1. معرفی 1651 نانومتر دیود لیزر جفت شده فیبر DFB
2. مشخصات فنی
3. ویژگی های محصول
4. برنامه های کاربردی معمولی
5. جزئیات محصول
6. اطلاعات سفارش
7. برگه داده
8. شرایط قیمت و پرداخت
9. زمان سرب
10. یادداشت های عملیات
11. تضمین کیفیت و خدمات پس از فروش

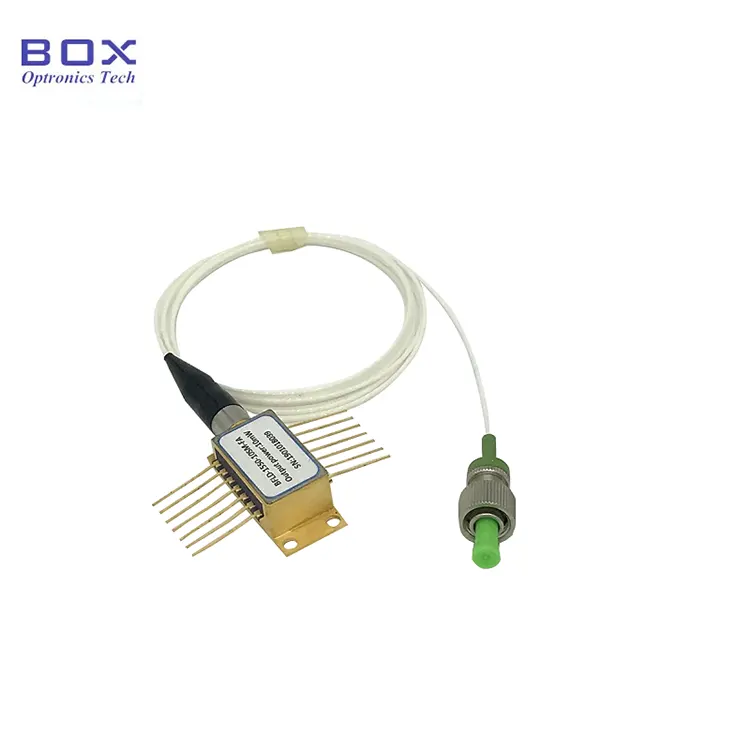

این یک دیود لیزری 1651 نانومتری DFB کوپل شده با فیبر است تراشه DFB چاه چند کوانتومی و بسته پروانه ای 14 پین. TEC را ادغام می کند کنترل دما و ترمیستور، از حالت تک حالته/ حفظ پلاریزاسیون پشتیبانی می کند خروجی فیبر، با توان خروجی معمولی 10mW و طول موج مرکزی 1651 نانومتر مناسب برای ارتباطات فیبر، حسگر فیبر، ابزارهای نوری، و سیستم های منبع نور اختصاصی، کار با آن آسان و بسیار قابل اعتماد است. لطفاً جریان درایو، ولتاژ و دمای لحیم کاری را به شدت کنترل کنید، حفاظت ESD را ارائه دهید و از تجاوز به حداکثر امتیازات مطلق خودداری کنید.
|
پارامتر |
نماد |
وضعیت |
حداقل |
تایپ کنید |
حداکثر |
واحد |
|
طول موج عملیاتی |
λC |
CW، 25 ℃ |
1650 |
1651 |
1652 |
نانومتر |
|
توان خروجی نوری |
PF |
— |
10 |
— |
— |
میلی وات |
|
جریان آستانه |
ITH |
25 درجه سانتیگراد |
— |
8 |
15 |
mA |
|
جریان عملیاتی |
IOP |
CW |
— |
— |
90 |
mA |
|
ولتاژ کاری |
VOP |
25 درجه سانتیگراد |
— |
1.1 |
2.0 |
V |
|
سرکوب حالت جانبی نسبت |
SMSR |
— |
35 |
40 |
— |
دسی بل |
|
جداسازی نوری |
ISO |
25 درجه سانتیگراد |
35 |
— |
— |
دسی بل |
|
عرض طیفی (-3dB) |
Δλ |
— |
— |
— |
10 |
مگاهرتز |
|
انقراض قطبی شدن نسبت |
ER |
فیبر PM |
18 |
— |
— |
دسی بل |
|
دمای طول موج ضریب |
△λ/△T |
— |
— |
0.08 |
0.12 |
نانومتر/℃ |
|
نظارت بر جریان |
IMON |
VRM=5V |
50 |
— |
1500 |
μA |
|
MPD جریان تاریک |
شناسه |
VRM=5V |
— |
— |
50 |
μA |
|
مقاومت ترمیستور |
RTH |
25 درجه سانتیگراد |
9.5 |
10 |
10.5 |
kΩ |
|
ترمیستور B-value |
β |
25 ℃ / 80 ℃ |
— |
3950 |
— |
K |
● پشتیبانی می کند اتصال فیبر SMF-28e یا PMF-1550، اتصال FC/APC؛
● 14 پین بسته پروانه;
● ساخته شده است ترمیستور و TEC؛
● عریض محدوده دمای عملیاتی
● فیبر نوری ارتباط؛
● ابزار نوری؛
● تجزیه و تحلیل گاز متان CH4.
● حسگر فیبر نوری
● طراحی بسته و تعریف PIN-OUT (واحد: میلی متر) - 1651 نانومتر فیبر DFB دیود لیزر کوپل شده

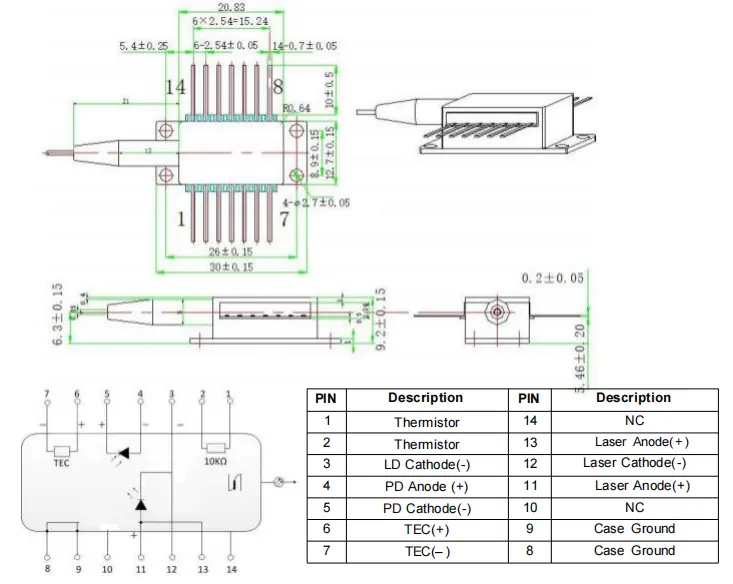

>>>Pin-out Type1

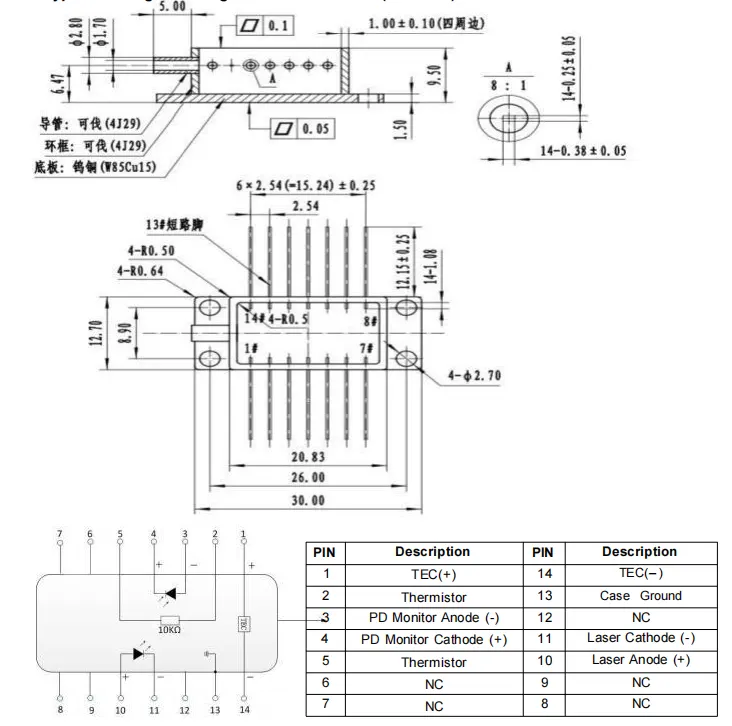

>>>Pin-out Type2

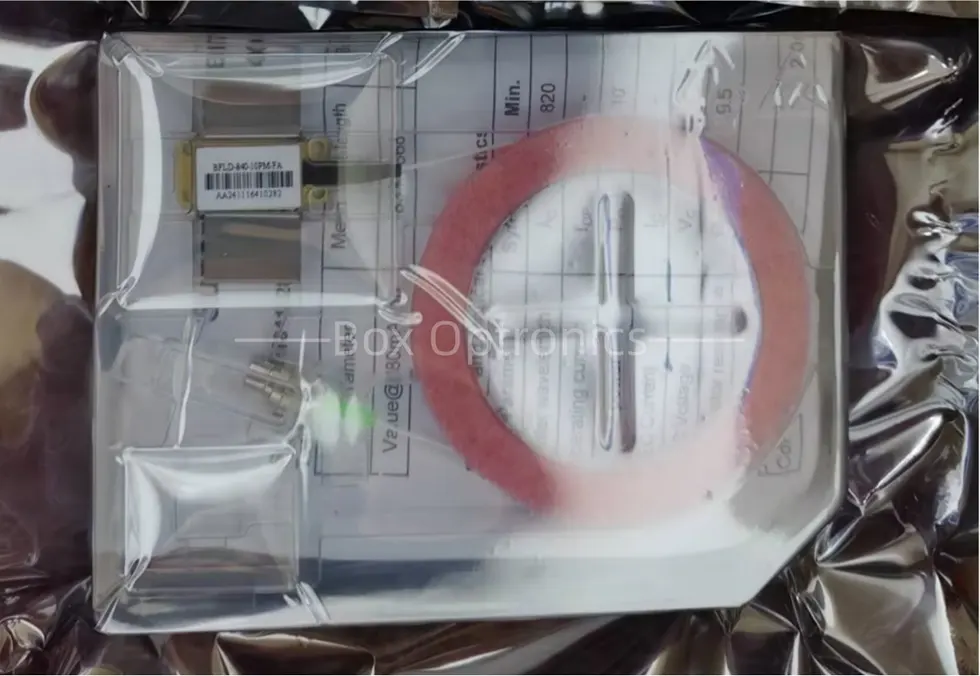

● نمونه بسته بندی
|
|
لوازم جانبی |
مقدار |
|
1 |
دیود لیزر جفت شده با فیبر 1651 نانومتری DFB |
1 |
|
2 |
گزارش تست محصول |
1 |
*دستگاه مستقل؛ بدون درایور داخلی (درایور خارجی اختیاری است).
|
نام |
طول موج |
توان خروجی |
نوع فیبر |
رابط |
PIN-out |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
دیود لیزر DFB |
1651:1651 نانومتر 1653:1653.7 نانومتر 1392:1392 نانومتر 760:760 نانومتر 1683:1683 نانومتر دیگر |
10:10 میلی وات دیگر |
SM: حالت تک PM: حفظ قطبش
|
FA: FC/APC SA: SC/APC دیگر |
NULL: تایپ کنید 1 2: نوع 2 |
به عنوان مثال: BFLD-1651-10SM-FA2
(اطلاعات سفارش: دیود لیزر کوپل شده با فیبر 1651 نانومتری DFB، پروانه 14 پین بسته، با فیبر SM، کانکتور FC/APC، pin-out type2).
1. شرایط قیمت و پرداخت - 1651 نانومتر دیود لیزر جفت شده فیبر DFB
● شرایط نقل قول
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات
● شرایط پرداخت
PayPal و T/T در دسترس هستند.
حدود 10 روز کاری برای تولید طول می کشد. (اگر تعدادی وجود دارد در انبار، سریعتر ارسال خواهد شد.)
لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.
● این دستگاه به الکترواستاتیک حساس است. بنابراین، پایبندی دقیق اقدامات حفاظتی ضد الکتریسیته ساکن در طول بسته بندی مورد نیاز است، حمل و نقل و استفاده علاوه بر این، اقدامات احتیاطی برای پیشگیری باید انجام شود نوسانات منبع تغذیه، زیرا عدم انجام این کار ممکن است منجر به آسیب دائمی به منبع تغذیه شود دستگاه (به عنوان مثال، اطمینان از اتصال زمین مناسب تجهیزات و پوشیدن ضد الکتریسیته ساکن بند مچ دست).
● فیبرهای نوری شکننده هستند. از فیبر برای کشیدن دستگاه استفاده نکنید. هنگام قرار دادن یا خارج کردن دستگاه از سوکت آن، به آن فشار وارد نکنید یا آستین واقع در پشت محفظه دستگاه را بکشید. برای دستگاه ها مجهز به کانکتورها، اطمینان حاصل کنید که هم دستگاه و هم کانکتور فیبر در حین نصب یا برداشتن به طور همزمان بلند می شوند.
● اگر پین ها نیاز به لحیم کاری دارند، دمای لحیم کاری نباید بیش از 260 درجه سانتیگراد باشد و زمان لحیم کاری نباید از 10 ثانیه تجاوز کند. خاص باید به موارد زیر توجه کرد: در طول فرآیند لحیم کاری، دستگاه باید در حالت بدون برق باشد و آهن لحیم کاری باید به درستی زمین شود.
● قبل از روشن کردن تمام قطعات، ابتدا کولر را فعال کنید، و سپس برای جلوگیری از گرم شدن بیش از حد تراشه، مراحل افزایش قدرت را ادامه دهید اضافه بار
● دوره گارانتی:
تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
● مستثنیات از گارانتی رایگان:
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:
(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی
(2) نقص در عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.
(6) خسارت یا ضرر در حین حمل و نقل.
