1. معرفی 1625 نانومتر دیود لیزری DFB BTF
2. مشخصات فنی
3. ویژگی های محصول
4. برنامه های کاربردی معمولی

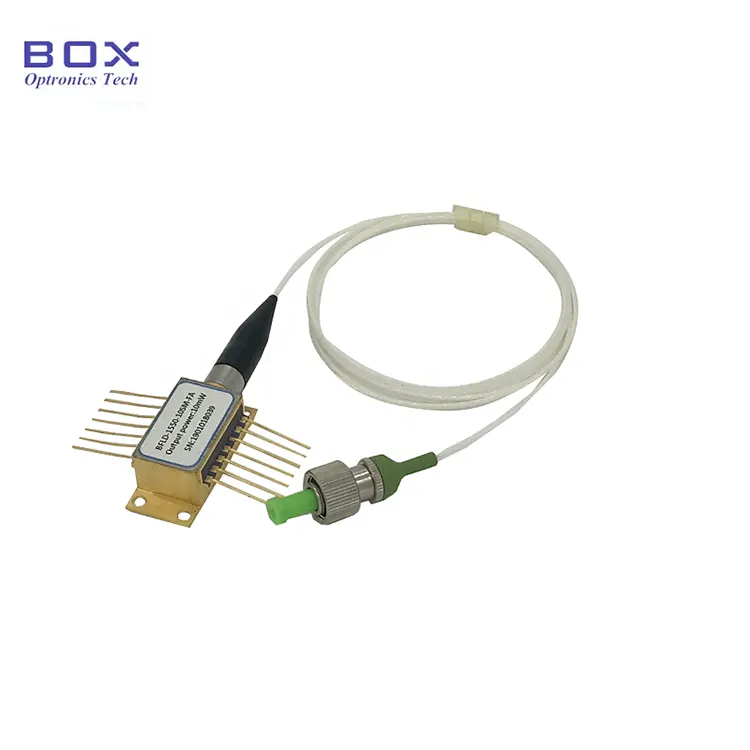

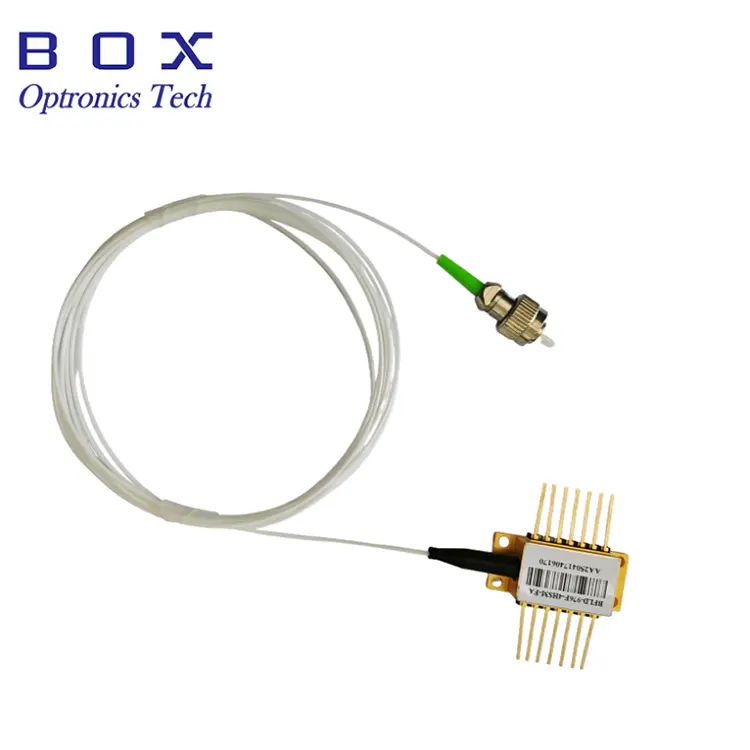

5. جزئیات محصول
6. اطلاعات سفارش
7. برگه داده و برگه آزمایش
8. شرایط قیمت و پرداخت
9. زمان سرب
10. یادداشت های عملیات
11. تضمین کیفیت و خدمات پس از فروش
1625nm 10mW DFB دیود لیزر پروانه ای با ساختار DFB چاه چند کوانتومی و بسته پروانه ای 14 پین. ادغام می کند TEC و ترمیستور، پشتیبانی از SMF-28e تک حالته یا حفظ قطبی خروجی فیبر، با طول موج مرکزی 1625 نانومتر و توان خروجی معمولی 10 میلی وات دارای SMSR بالا و عملکرد طیفی عالی است. لطفا کنترل کنید جریان، ولتاژ و دمای فیوژن درایو، ESD و دما را فراهم می کند حفاظت، و از حداکثر امتیازات مطلق تجاوز نکنید.
|
پارامتر |
نماد |
وضعیت |
حداقل |
تایپ کنید |
حداکثر |
واحد |
|
طول موج عملیاتی |
λC |
CW، 25 ℃ |
1622 |
1625 |
1628 |
نانومتر |
|
توان خروجی نوری |
PF |
— |
6 |
10 |
— |
میلی وات |
|
جریان آستانه |
ITH |
25 درجه سانتیگراد |
— |
8 |
15 |
mA |
|
جریان عملیاتی |
IOP |
CW |
— |
— |
90 |
mA |
|
ولتاژ کاری |
VOP |
25 درجه سانتیگراد |
— |
1.1 |
2.0 |
V |
|
سرکوب حالت جانبی نسبت |
SMSR |
— |
35 |
40 |
— |
دسی بل |
|
جداسازی نوری |
ISO |
25 درجه سانتیگراد |
35 |
— |
— |
دسی بل |
|
عرض طیفی (-20dB) |
Δλ |
— |
— |
0.1 |
1.0 |
نانومتر |
|
انقراض قطبی شدن نسبت |
ER |
فیبر PM |
18 |
— |
— |
دسی بل |
|
دمای طول موج ضریب |
△λ/△T |
— |
— |
0.08 |
0.12 |
نانومتر/℃ |
|
نظارت بر جریان |
IMON |
VRM=5V |
50 |
— |
1500 |
μA |
|
MPD جریان تاریک |
شناسه |
VRM=5V |
— |
— |
50 |
μA |
|
مقاومت ترمیستور |
RTH |
25 درجه سانتیگراد |
9.5 |
10 |
10.5 |
kΩ |
|
ترمیستور B-value |
β |
25 ℃ / 80 ℃ |
— |
3950 |
— |
K |
● چند کوانتومی لیزرهای خوب (MQW) بازخورد توزیع شده (DFB).
● فیبر نوع می تواند SMF-28e یا فیبر PM باشد.
● پایدار خروجی 10mW، SMSR بالا و ایزوله نوری خوب.
● دمای گسترده محدوده: -20 ~ +70 ℃.
● فیبر نوری ارتباطات؛
● سنسور فیبر نوری؛
● گاز اتیلن (C2H4). حس کردن

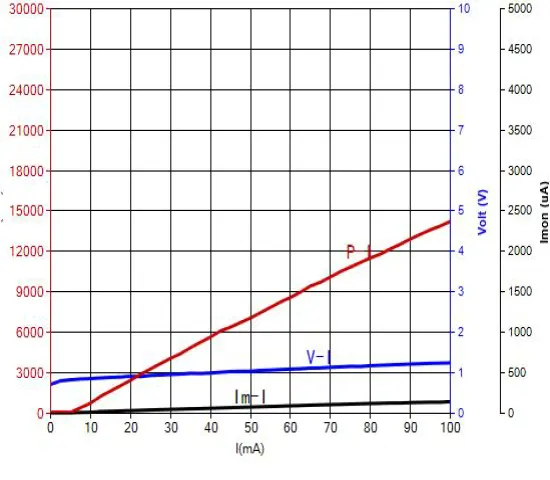

● طیف معمولی: 1625 نانومتر، +/-3 نانومتر تحمل WL.
● دیود لیزر PIV-1625nm 10mW DFB BTF
|
نام |
طول موج |
توان خروجی |
نوع فیبر |
رابط |
PIN-out |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
دیود لیزر DFB |
1625:1625 نانومتر 1392:1392 نانومتر 760:760 نانومتر 1683:1683 نانومتر دیگر |
10:10 میلی وات دیگر |
SM: حالت تک PM: حفظ قطبش
|
FA: FC/APC SA: SC/APC دیگر |
NULL: تایپ کنید 1 2: نوع 2 |
به عنوان مثال: BFLD-1625-10SM-FA
(اطلاعات سفارش: دیود لیزر 1625 نانومتری DFB BTF، توان خروجی 10 میلی وات، با فیبر SM، کانکتور FC/APC، پین خروجی نوع 1).
● شرایط نقل قول
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات
(3) دیگر
● شرایط پرداخت
PayPal و T/T در دسترس هستند.
حدود 10 روز کاری برای تولید طول می کشد. (اگر تعدادی وجود دارد در انبار، سریعتر ارسال خواهد شد.)
لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.
● هنگام کار، این دستگاه یک پرتو لیزر با شدت بالا ساطع می کند. انجام دهید مستقیماً به قسمت انتهایی فیبر نگاه نکنید، زیرا انجام این کار ممکن است باعث آسیب چشم شود.
● این دستگاه به الکترواستاتیک حساس است. بنابراین، پایبندی دقیق اقدامات حفاظتی ضد الکتریسیته ساکن در هنگام بسته بندی، حمل و نقل لازم است، و استفاده علاوه بر این، برای جلوگیری از برق رسانی باید اقدامات احتیاطی انجام شود نوسانات، زیرا عدم انجام این کار ممکن است منجر به آسیب دائمی به دستگاه شود (به عنوان مثال، اطمینان از اتصال زمین مناسب تجهیزات و پوشیدن مچ بند ضد الکتریسیته ساکن).
● اگر پین ها نیاز به لحیم کاری دارند، دمای لحیم کاری نباید بیش از 260 درجه سانتیگراد باشد و زمان لحیم کاری نباید از 10 ثانیه تجاوز کند. خاص باید به موارد زیر توجه کرد: در طول فرآیند لحیم کاری، دستگاه باید در حالت بدون برق باشد و آهن لحیم کاری باید به درستی باشد زمین شده
● دوره گارانتی:
تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
● مستثنیات از گارانتی رایگان:
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:
(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی
(2) نقص در عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.
(6) خسارت یا ضرر در حین حمل و نقل.
