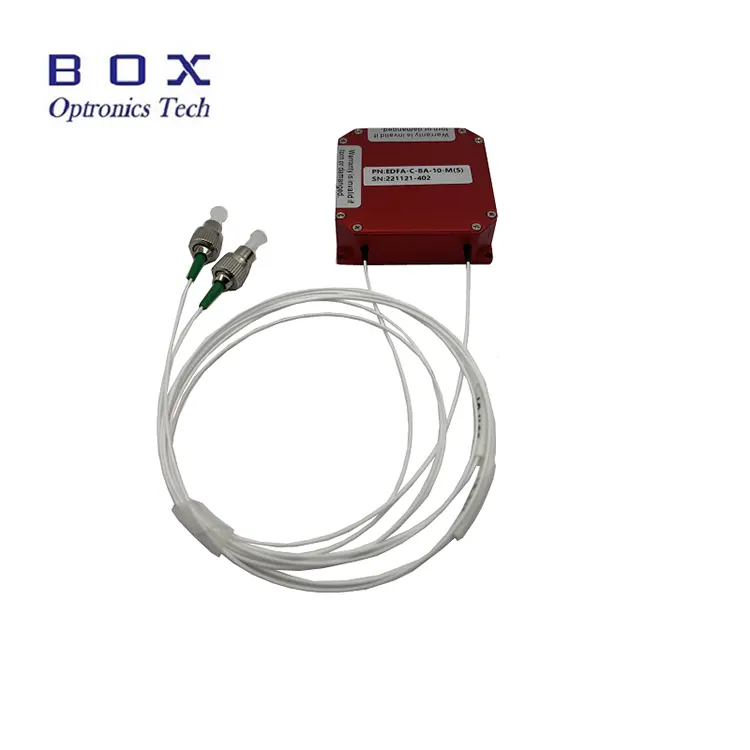

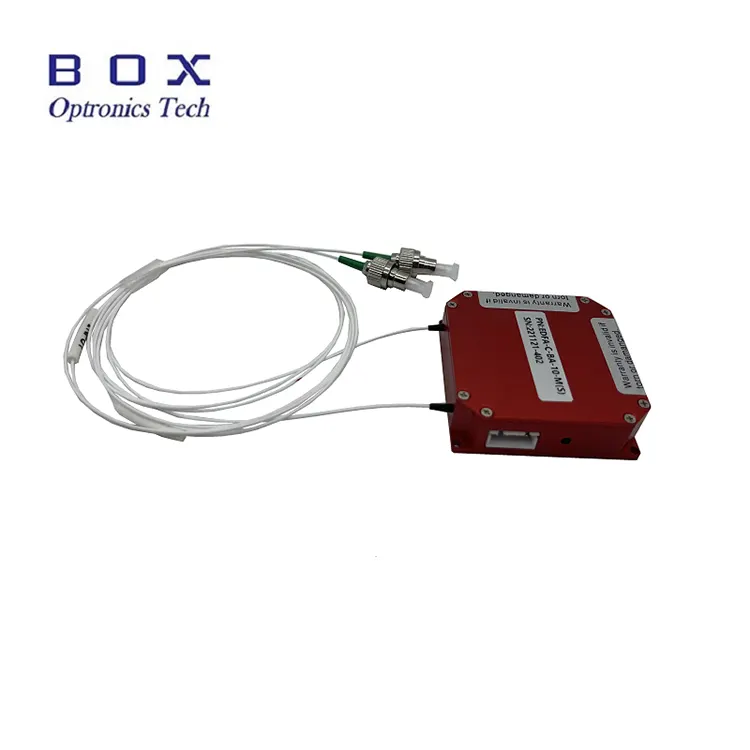

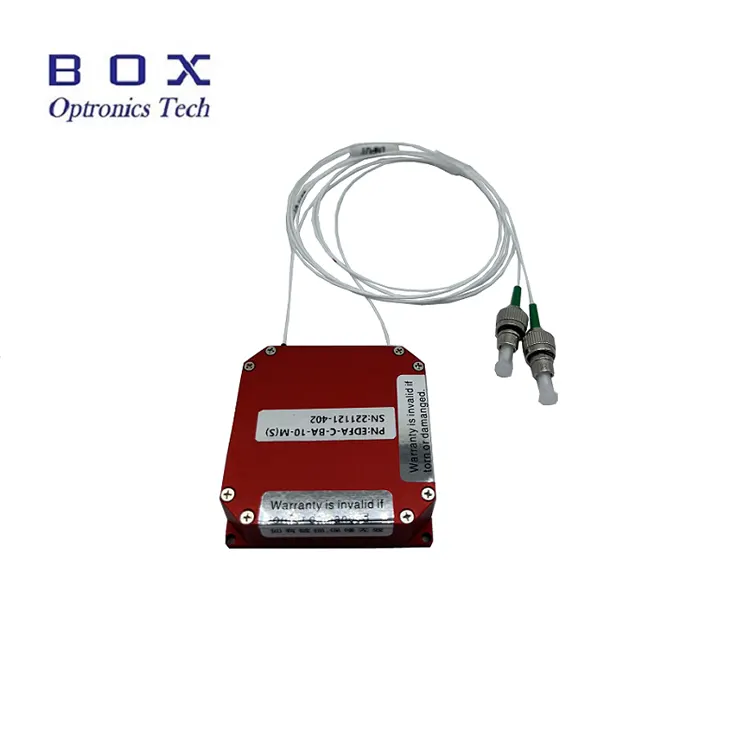

تقویت کننده فیبر میکرو ماژول باند C دوپ شده با اربیوم آمپلی فایرها برای کاربرد در فضاهای محدود طراحی شده اند. ابعاد 50(W)×50(D)×15(H)mm یا 45(W)×65(D)×10(H)mm اختیاری است. آنها می توانند باشند برای تقویت توان سیگنال های لیزری در باند C 1530 تا 1565 نانومتر استفاده می شود. محدوده طول موج آنها دارای قدرت بالا 10/13/17/20/23dBm و نویز کم هستند. الف پورت سریال ارتباطی و کابل برق برای عملکرد کامپیوتر ارائه شده است. چه زمانی با استفاده از این ماژول ها، اطمینان حاصل کنید که صفحه انتهایی فیبر تمیز است، مراقب لیزر باشید محدودیت های ورودی، و اقدامات احتیاطی ایمنی لیزر لازم را انجام دهید.
|
پارامترها |
واحد |
ارزش ها |
یادداشت ها |
||||
|
محدوده طول موج |
نانومتر |
1530 تا 1565 |
باند سی |
||||
|
برق ورودی |
dBm |
-6~+3 |
|
||||
|
توان خروجی |
dBm |
10 |
13 |
17 |
20 |
23 |
ورودی -3dBm |
|
رقم نویز |
دسی بل |
≤5.0 |
ورودی -3dBm |
||||
|
PDG |
دسی بل |
≤0.3 |
|
||||
|
PMD |
ps |
0.5 |
|
||||
|
جداسازی ورودی/خروجی |
دسی بل |
≥35 |
|
||||
|
مانیتور برق |
دسی بل |
|
ورودی/خروجی |
||||
|
حالت عملیاتی |
- |
|
ACC/APC |
||||
|
فیبر دم خوک |
- |
SMF-28 |
FC/APC |
||||
|
حالت کنترل |
- |
DB9 زن (RS232)/TTL |
|
||||
|
رابط ارتباطی
|
- |
ZH2.54-4PIN |
ماژول M15 |
||||
|
- |
ZH1.5-6PIN |
ماژول M10 |
|||||
|
ابعاد |
میلی متر |
50(W)×50(D)×15(H) |
ماژول |
||||
|
10~20dBm:45(W)×65(D)×10(H) |
ماژول |
||||||
|
منبع تغذیه |
- |
DC 5V، <10W |
ماژول |
||||
|
دمای عملیاتی |
℃ |
-5 ~ +55 |
|
||||
|
رطوبت عملیاتی |
℃ |
0 تا 70 درصد |
|
||||
● محدوده طول موج گسترده - 1530 ~ 1565 نانومتر؛
● زیر مینیاتور طراحی؛
● صدای کم <5dB;
● حالت کنترل RS232/TTL.
● نوری ارتباطات فیبر؛
● نوری سنسور فیبر؛
● فیبر لیزر

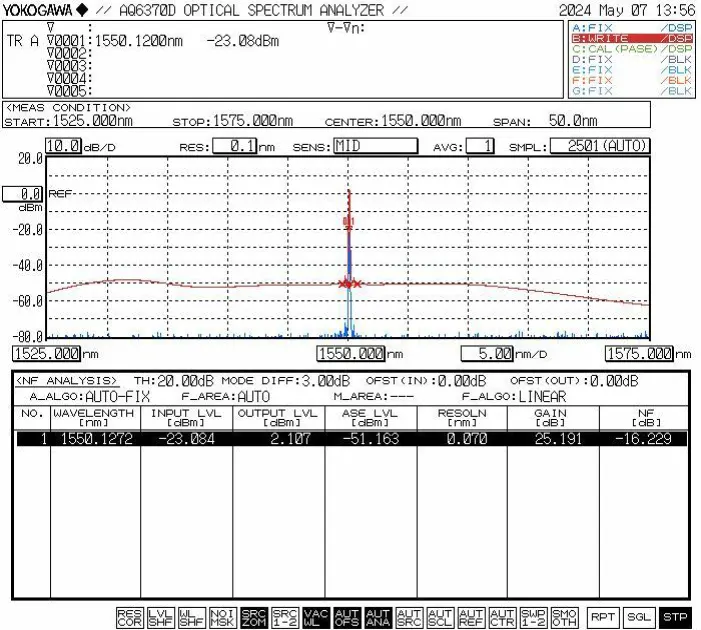

● منحنی مشخصه معمولی
● تعریف پین ارتباطی (از چپ به راست: 1 تا 4):
سطح ارتباط با استانداردهای TTL مطابقت دارد. یک TTL-RS232 تبدیل سطح برای اتصال به رایانه لازم است.
|
سنجاق |
تعریف |
|
1 |
+ 5 ولت |
|
2 |
GND |
|
3 |
TTL TX |
|
4 |
TTL RX |
|
نام |
نوع EDFA |
طول موج |
توان خروجی |
نوع فیبر |
بعد |
|
EDFA |
-XX |
-X |
-XX |
XX |
-X |
|
دوپ شده با اربیوم تقویت کننده فیبر |
BA: تقویت کننده تقویت کننده |
باند C:C |
10:10dBm 13:13dBm 17:17dBm 20:20dBm 23:23dBm |
SM:SMF-28e |
MIC: ماژول |
به عنوان مثال: EDFA-BA-C-23-SM-MIC
(اطلاعات سفارش: میکرو ماژول باند C با دوپ اربیوم تقویت کننده فیبر تقویت کننده، توان خروجی 23dB، با SMF-28efiber، بسته ماژول).
برای سایر نیازهای سفارشی، لطفاً با: sales06@boxoptronics.com تماس بگیرید
● شرایط نقل قول
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات
● شرایط پرداخت
PayPal و T/T در دسترس هستند.
حدود 10-15 روز کاری برای تولید طول می کشد. (اگر مقداری در انبار موجود باشد، سریعتر خواهد بود ارسال شد.)
لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.
مرحله 1. باز کردن و مونتاژ
قبل از مونتاژ بررسی کنید که تمام لوازم جانبی کامل باشند.
مرحله 2. اتصال منبع تغذیه و فیبر پچ کورد
منبع تغذیه را وصل کنید؛ چراغ سیگنال را به ورودی وصل کنید
مرحله 3. روشن کردن آمپلی فایر

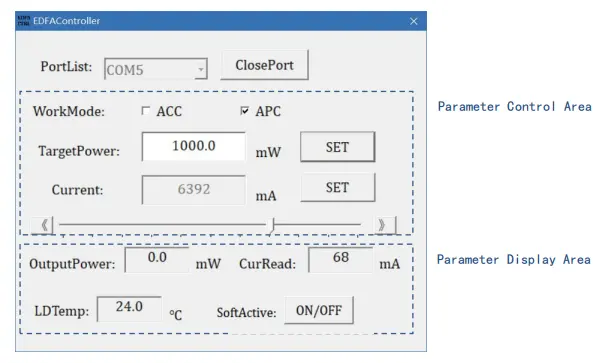

برق آمپلی فایر را روشن کنید. توجه: جریان و بهره عملیاتی مقادیر پارامترهایی هستند که توسط کامپیوتر میزبان در آخرین خاموش شدن تنظیم شده اند و در صورت نیاز می توان از طریق نرم افزار تغییر داد. وصل کردن یا اکیدا ممنوع است کانکتورهای فیبر را در حین کار لیزر جدا کنید.
Setp4.Shutdown
پس از استفاده کابل برق را جدا کنید.
● در حالی که آمپلی فایر است، منبع تغذیه را مستقیما قطع نکنید عامل
● اتصالات فیبر را عاری از گرد و غبار نگه دارید تا از سوختن فیبر جلوگیری شود صفحه انتهایی رابط کانکتور فیبر را با کاغذ لنز بدون گرد و غبار قبل از آن تمیز کنید اتصال، آن را با یک بازرس فیبر انتهایی بررسی کنید و از طریق فلنج وصل کنید فقط پس از تایید پاکیزگی در غیر این صورت ممکن است صفحه انتهایی رابط فیبر با روشن شدن لیزر می سوزد. از عملکرد بدون لیزر اطمینان حاصل کنید که فلنج های اتصال، و درپوش های گرد و غبار الیافی را در صورت عدم استفاده قرار دهید.
● تجهیزات را خشک نگه دارید و در جای خشک نگهداری کنید.
● دوره گارانتی:
تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
● مستثنیات از گارانتی رایگان:
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:
(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی
(2) نقص در عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.
(6) خسارت یا ضرر در حین حمل و نقل.
