تقویت کننده فیبر درون خطی باند C دوپ شده با اربیوم

Box Optronics یک تولید کننده و تامین کننده حرفه ای تقویت کننده فیبر درون خطی دوپ شده با باند C با اربیوم است که به رله خط در لیزر فیبر یا سیستم های ارتباطی فیبر اختصاص داده شده است. این ترکیبی از مزایای تقویت کننده PA و BA، مناسب برای برنامه های کاربردی در ارتباطات فیبر نوری است. ما دارای قابلیت‌های تحویل در مقیاس بزرگ هستیم و محصولات ما که با ثبات خروجی عالی و مقرون‌به‌صرفه بودن مشخص می‌شوند، از مشتریان در سراسر جهان به رسمیت شناخته شده‌اند.

ارسال استعلام

توضیحات محصول

فهرست مطالب

1. معرفی تقویت کننده فیبر درون خطی باند C دوپ شده با اربیوم

2. فنی مشخصات

3. ویژگی های محصول

4. برنامه های کاربردی معمولی

5. جزئیات محصول

6. اطلاعات سفارش

7. Datasheet و برگه تست

8. شرایط مظنه و پرداخت

9. زمان سرب

10. یادداشت های عملیات و تعمیر و نگهداری

11. تضمین کیفیت و خدمات پس از فروش

معرفی محصول

تقویت کننده های فیبر درون خطی باند C دوپ شده با اربیوم هستند طراحی شده برای رله خط در لیزر فیبر یا سیستم های ارتباطی فیبر. آنها می توانند برای تقویت توان سیگنال های لیزری در باند C 1530 ~ 1565 نانومتر استفاده شود محدوده طول موج آنها دارای 15/17/20/23/25/26dBm قدرت بالا و کم هستند سر و صدا Commends و نرم افزار برای عملیات کامپیوتر ارائه شده است. هنگام استفاده از اینها ماژول ها، از تمیز بودن فیبر انتهایی اطمینان حاصل کنید، از ورودی لیزر آگاه باشید محدودیت ها، و اقدامات احتیاطی ایمنی لیزر لازم است.

محصول مشخصات

پارامترها	واحد	ارزش ها						یادداشت ها
محدوده طول موج	نانومتر	1530 تا 1565						باند سی
برق ورودی	dBm	-25~+3
توان خروجی	dBm	15	17	20	23	25	26	@-10dBm ورودی
ضریب بهره کوچک	دسی بل	35						ورودی @-25dBm
رقم نویز	دسی بل	≤5.5						@-10dBm ورودی
PDG	دسی بل	≤0.3
PMD	ps	0.5
جداسازی ورودی/خروجی	دسی بل	≥35
مانیتور برق	دسی بل	توان خروجی
حالت عملیاتی	-	ACC/APC
فیبر دم خوک	-	SMF-28						FC/APC
رابط ارتباطی	-	صفحه نمایش لمسی / DB9 زن (RS232)						نیمکت
رابط ارتباطی	-	DB9 Female (RS232)						ماژول
منبع تغذیه	-	AC 110 ~ 240 ولت، <30 وات						نیمکت
منبع تغذیه	-	DC 5V، <15W						ماژول
ابعاد	میلی متر	260 (W)×280 (D)×120 (H)						نیمکت
	میلی متر	150 (W)×125 (D)×20 (H)						ماژول
		15~23dBm:70(W)×90(D)×15(H)						ماژول
دمای عملیاتی	℃	-5 ~ +55
رطوبت عملیاتی	℃	0 تا 70 درصد

محصول ویژگی ها

● محدوده طول موج گسترده - 1530 ~ 1565 نانومتر؛

● سود بالا عامل؛

● صدای کم <5.5dB;

● توان خروجی بالا 15/17/20/23/25/26dBm اختیاری است.

محصول برنامه های کاربردی

● نوری ارتباطات فیبر؛

● نوری سنسور فیبر؛

● فیبر لیزر

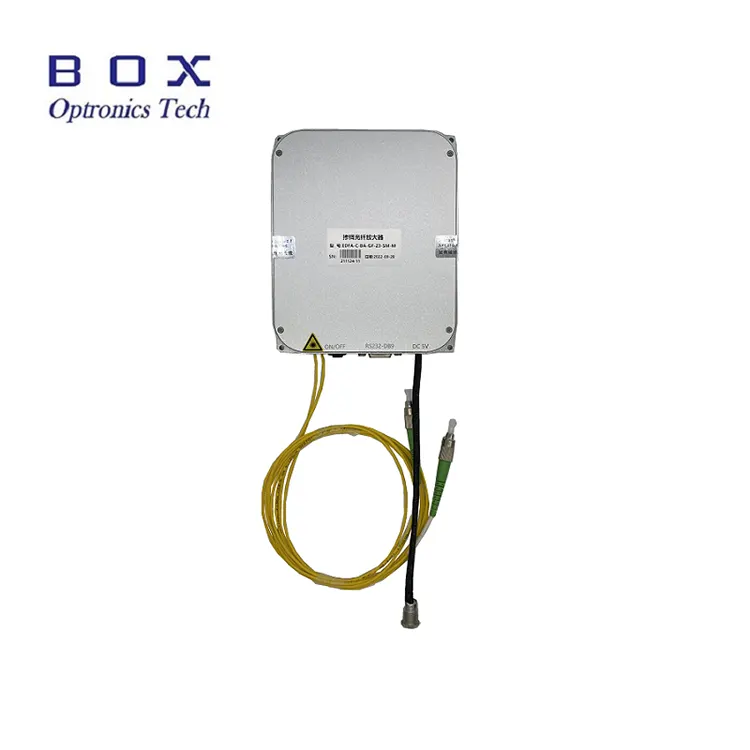

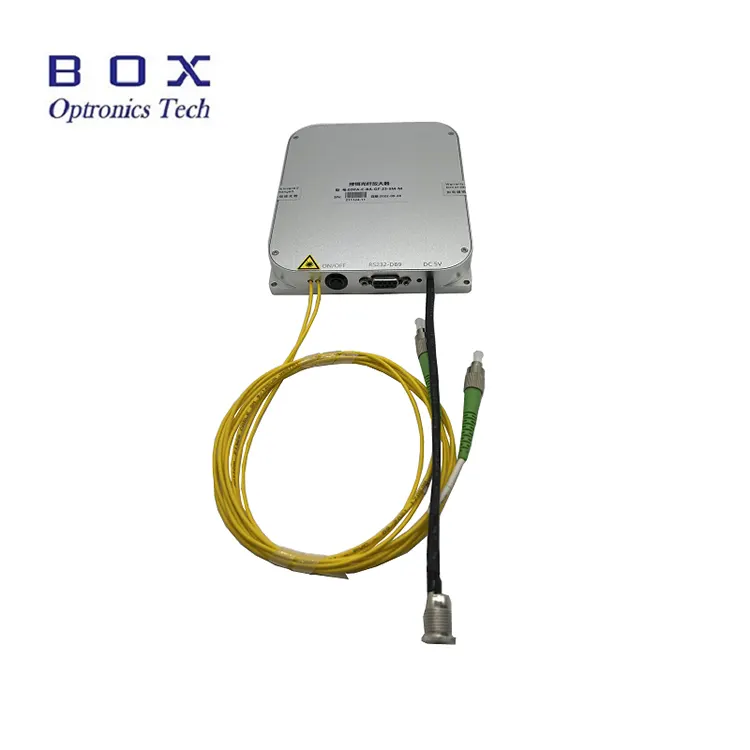

محصول جزئیات

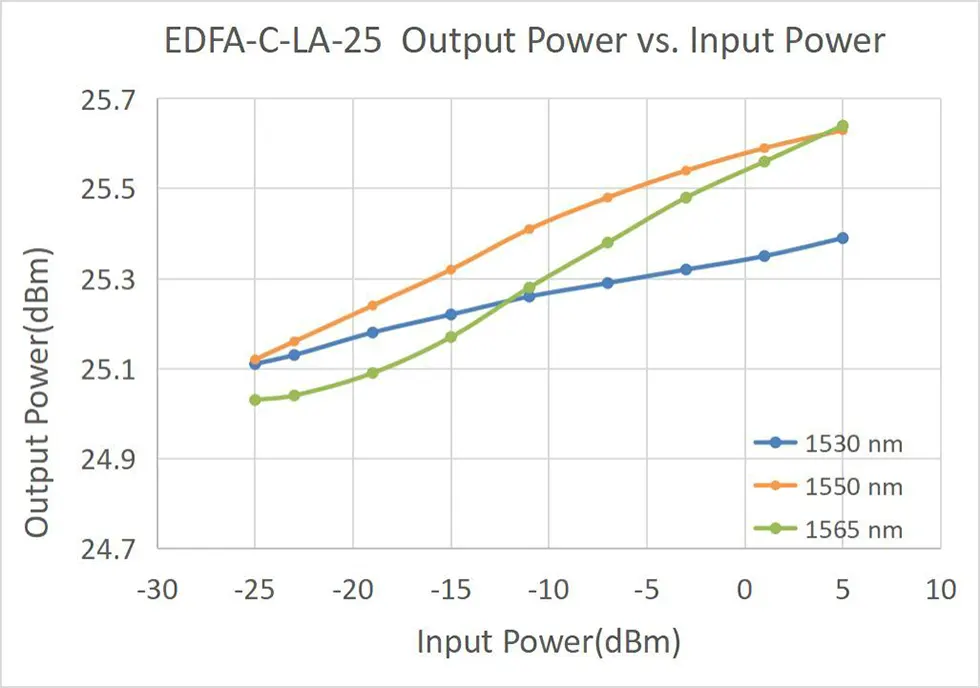

● منحنی مشخصه معمولی

C-band Erbium-doped Fiber In-Line Amplifier

اطلاعات سفارش

نام

نوع EDFA

طول موج

توان خروجی

نوع فیبر

بعد

EDFA

-XX

-X

-XX

-X

دوپ شده با اربیوم

تقویت کننده فیبر

LA: In-Line-Amp

باند C:C

15:15dBm

17:17dBm

20:20dBm

23:23dBm

25:25dBm

26:26dBm

SM:SMF-28e

M15 : ماژول

M20 : ماژول

ب: نیمکت

به عنوان مثال: EDFA-LA-C-15-SM-M

(اطلاعات سفارش: فیبر درون خطی دوپ شده با اربیوم با باند C تقویت کننده، توان خروجی 15dB، با SMF-28efiber، بسته ماژول).

برای سایر نیازهای سفارشی، لطفاً با: sales06@boxoptronics.com تماس بگیرید

دیتاشیت و برگه تست

برگه داده

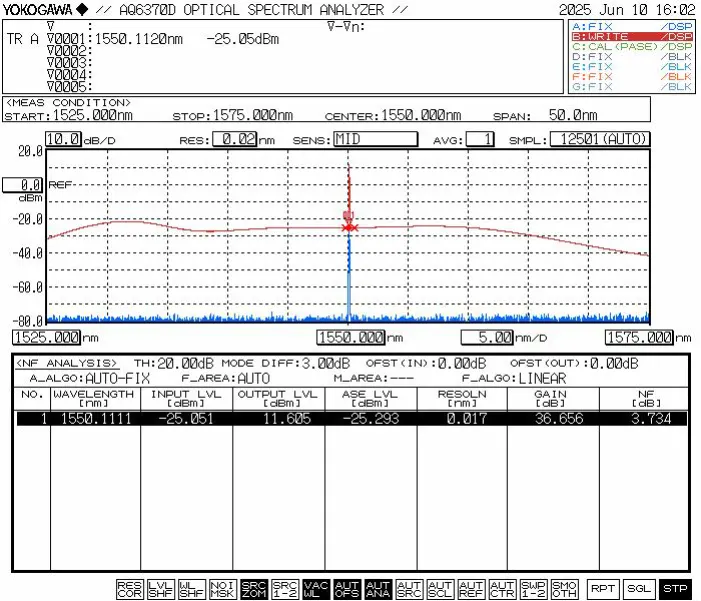

برگه تست

شرایط نقل قول و پرداخت

● شرایط نقل قول

(1) EXW:

اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.

(2) DAP:

اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات

● شرایط پرداخت

PayPal و T/T در دسترس هستند.

زمان سرب

حدود 10-15 روز کاری برای تولید طول می کشد. (اگر مقداری در انبار موجود باشد، سریعتر خواهد بود ارسال شد.)

لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.

یادداشت های عملیات و تعمیر و نگهداری

● برای فیبرهای تک حالته (Hi-1060، PM980، G652D، PM1550، و غیره)، تحمل قدرت نظری برای نور پیوسته تقریباً 200 مگاوات است که صورت انتهایی تمیز است بنابراین، مدل های EDFA با توان خروجی <200mW می توانند اتصالات فیبر خروجی خود را از طریق دیگر دستگاه های فیبر تک حالته متصل کنید آداپتورهای متحرک (فلنج های فیبر).

● در حالی که آمپلی فایر است، منبع تغذیه را مستقیما قطع نکنید عامل

● اتصالات فیبر را عاری از گرد و غبار نگه دارید تا از سوختن فیبر جلوگیری شود صفحه انتهایی رابط کانکتور فیبر را با کاغذ لنز بدون گرد و غبار قبل از آن تمیز کنید اتصال، آن را با یک بازرس فیبر انتهایی بررسی کنید و از طریق فلنج وصل کنید فقط پس از تایید پاکیزگی در غیر این صورت ممکن است صفحه انتهایی رابط فیبر با روشن شدن لیزر می سوزد. از عملکرد بدون لیزر اطمینان حاصل کنید که فلنج های اتصال، و درپوش های گرد و غبار الیافی را در صورت عدم استفاده قرار دهید.

● وصل یا جدا کردن مکرر کانکتورهای فیبر خروجی انجام نمی شود توصیه می شود، زیرا ممکن است باعث آلودگی گرد و غبار، افزایش تلفات درج شود یا سوختن صفحه انتهایی رابط فیبر.

● تجهیزات را خشک نگه دارید و در جای خشک نگهداری کنید.

تضمین کیفیت و خدمات پس از فروش

● دوره گارانتی:

تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.

● مستثنیات از گارانتی رایگان:

در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:

(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی

(2) نقص در عملکرد نادرست کاربر.

(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.

(4) جداسازی، اصلاح یا تعمیر غیرمجاز.

(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.

(6) خسارت یا ضرر در حین حمل و نقل.
