1. معرفی پیش تقویت کننده فیبر باند C با دوپ اربیوم
2. فنی مشخصات
3. ویژگی های محصول
4. برنامه های کاربردی معمولی
5. جزئیات محصول
6. اطلاعات سفارش
7. دیتاشیت و برگه آزمایش
8. شرایط مظنه و پرداخت
9. زمان سرب
10. مراحل عملیات
11. یادداشت های عملیات و تعمیر و نگهداری
12. تضمین کیفیت و خدمات پس از فروش

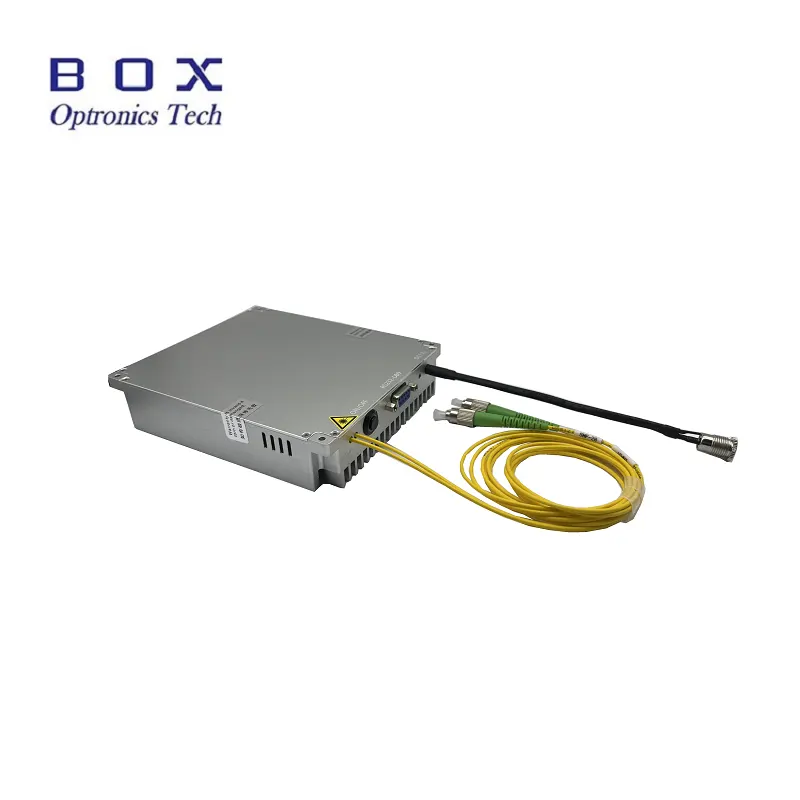

پیش تقویت کننده های فیبر باند C با دوپ اربیوم طراحی شده اند برای بهبود حساسیت قبل از گیرنده نوری. پیش تقویت کننده است به ویژه برای تقویت سیگنال های نوری کوچک در محدوده استفاده می شود -45 ~ 25dbm. بهره معمولی یک سیگنال کوچک تا 35 ~ 45 دسی بل است، و نویز کمتر از 4.5 دسی بل است. می توان از آنها برای تقویت توان لیزر استفاده کرد سیگنال ها در محدوده طول موج 1530 تا 1565 نانومتر باند C. جریان خودکار حالت کار کنترل (ACC). دستورات و نرم افزار کنترل برای کامپیوتر ارائه شده است عملیات
|
پارامترها |
واحد |
ارزش ها |
یادداشت ها |
|
|
شماره قطعه |
- |
EDFA-PA-35 |
EDFA-PA-45 |
|
|
محدوده طیفی |
نانومتر |
1530 تا 1565 |
باند C |
|
|
برق ورودی |
dBm |
-35~-25 |
-45~-25 |
|
|
ضریب افزایش |
دسی بل |
ورودی 35@-35dBm |
ورودی 45@-45dBm |
ورودی 35@-25dBm |
|
رقم نویز |
دسی بل |
≤4.5 |
|
|
|
PDG |
دسی بل |
≤0.3 |
|
|
|
PMD |
ps |
≤0.5 |
|
|
|
جداسازی ورودی/خروجی |
دسی بل |
≥35 |
|
|
|
مانیتور برق |
دسی بل |
توان خروجی |
|
|
|
حالت عملیاتی |
- |
ACC |
|
|
|
فیبر دم خوک |
- |
SMF-28 |
FC/APC |
|
|
رابط ارتباطی |
- |
صفحه نمایش لمسی/DB9 زن (RS232) |
نیمکت |
|
|
- |
DB9 Female (RS232) |
ماژول |
||
|
منبع تغذیه |
- |
AC 110 ~ 240 ولت، <30 وات |
نیمکت |
|
|
- |
DC 5V، <15W |
ماژول |
||
|
ابعاد |
میلی متر |
260 (W)×280 (D)×120 (H) |
نیمکت |
|
|
150 (W)×125 (D)×20 (H) |
ماژول |
|||
|
70(W)×90(D)×15(H) |
ماژول |
|||
|
دمای عملیاتی |
℃ |
-5 ~ +55 |
|
|
|
رطوبت عملیاتی |
℃ |
0 تا 70 درصد |
|
|
● محدوده طول موج گسترده - 1530 ~ 1565 نانومتر؛
● صدای کم <4.5dB;
● رابط ارتباطی صفحه لمسی/DB9 Female (RS232) برای عملیات آسان
● نوری ارتباطات فیبر؛
● نوری سنسور فیبر؛
● فیبر لیزر

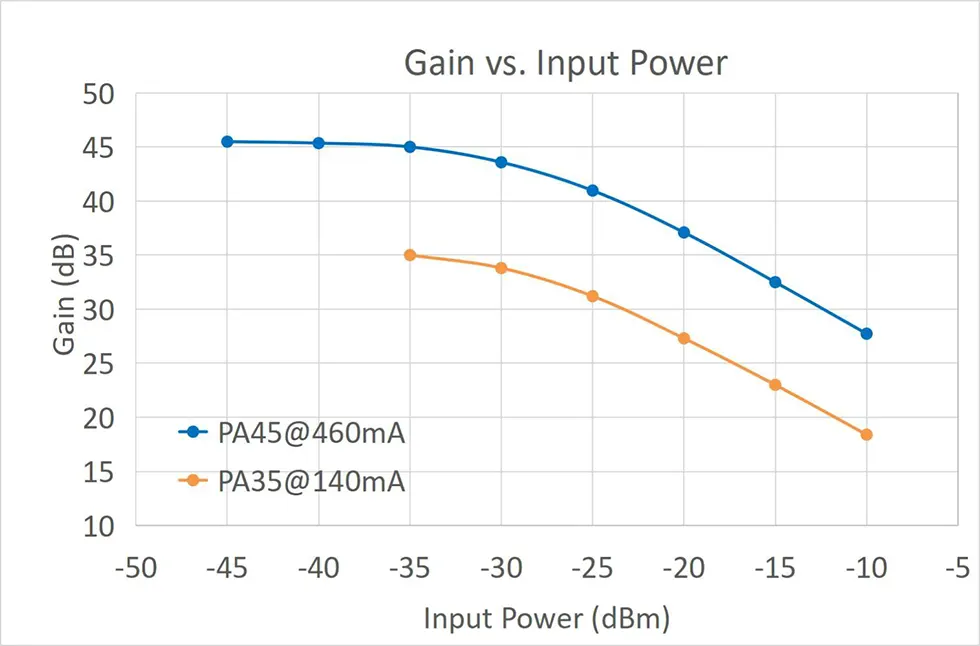

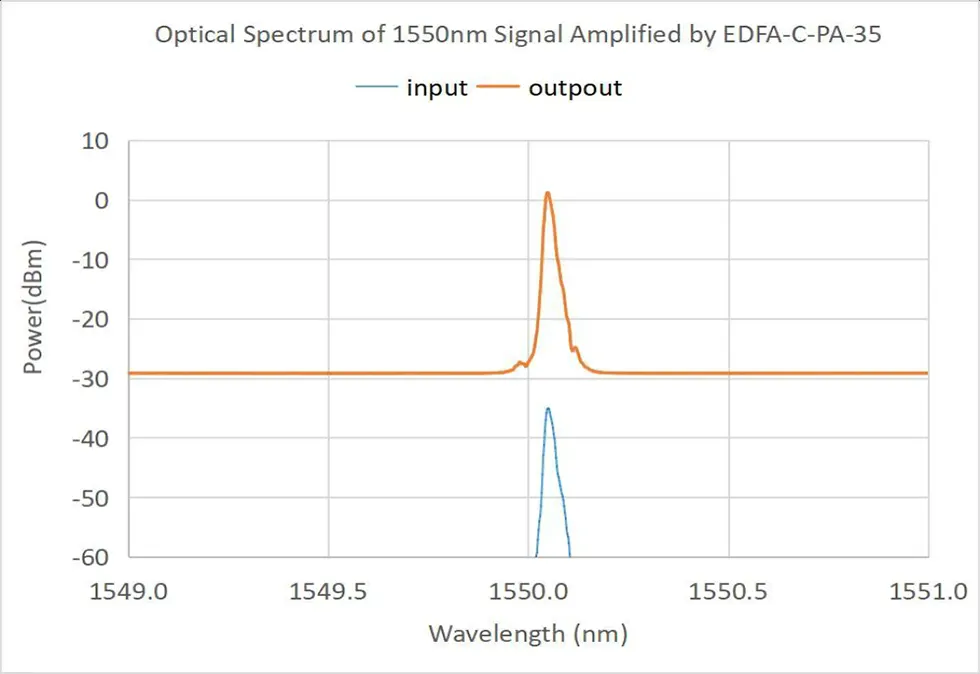

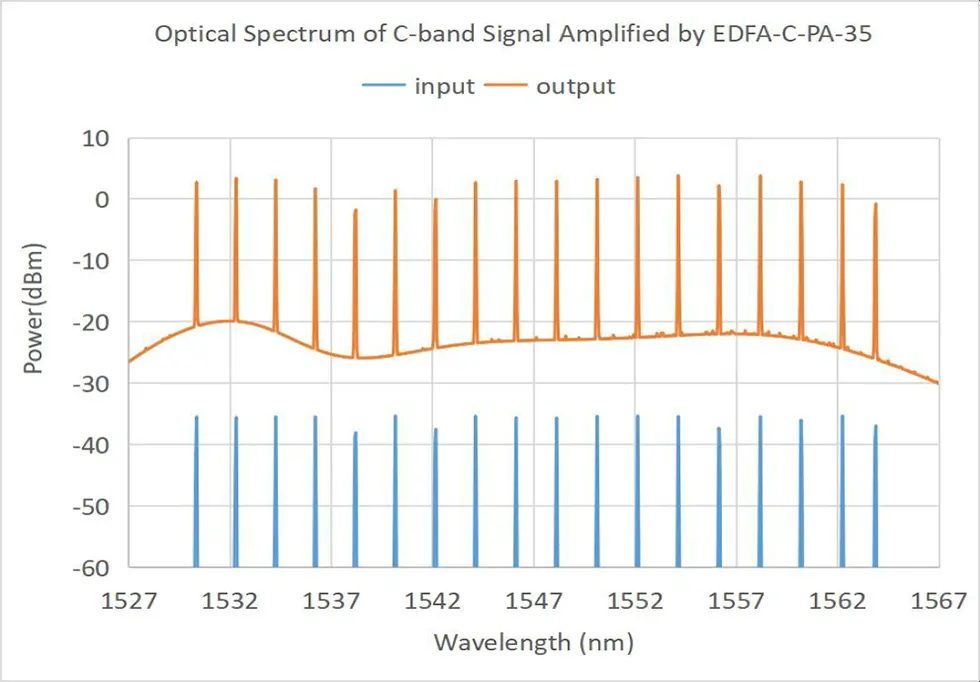

● منحنی مشخصه معمولی
|
نام |
نوع EDFA |
طول موج |
افزایش سیگنال کوچک |
نوع فیبر |
بعد |
|
EDFA |
-XX |
-X |
-XX |
XX |
-X |
|
دوپ شده با اربیوم تقویت کننده فیبر |
PA: Pre-Amp |
باند C:C |
35: 35dB@-35dBm 45: 45dB@-45dBm |
SM:SMF-28e |
M15: ماژول M20: ماژول B: نیمکت |
به عنوان مثال:EDFA-PA-C-35-SM-M
(اطلاعات سفارش: فیبر با باند سی دوپ شده با اربیوم پیش تقویت کننده، افزایش سیگنال کوچک 35dBms، با SMF-28efiber، بسته ماژول).
برای سایر نیازهای سفارشی، لطفاً با: sales06@boxoptronics.com تماس بگیرید
● شرایط نقل قول
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات
● شرایط پرداخت
PayPal و T/T در دسترس هستند.
حدود 10-15 روز کاری برای تولید طول می کشد. (اگر مقداری در انبار موجود باشد، سریعتر خواهد بود ارسال شد.)
لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.

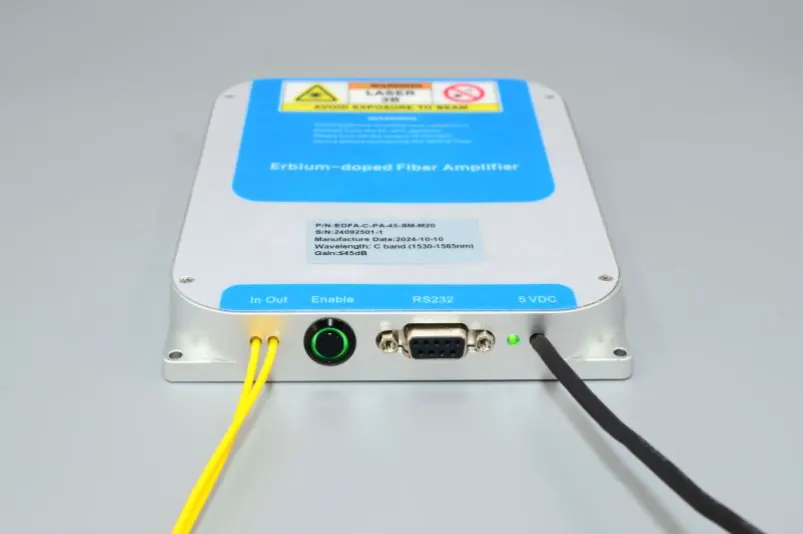

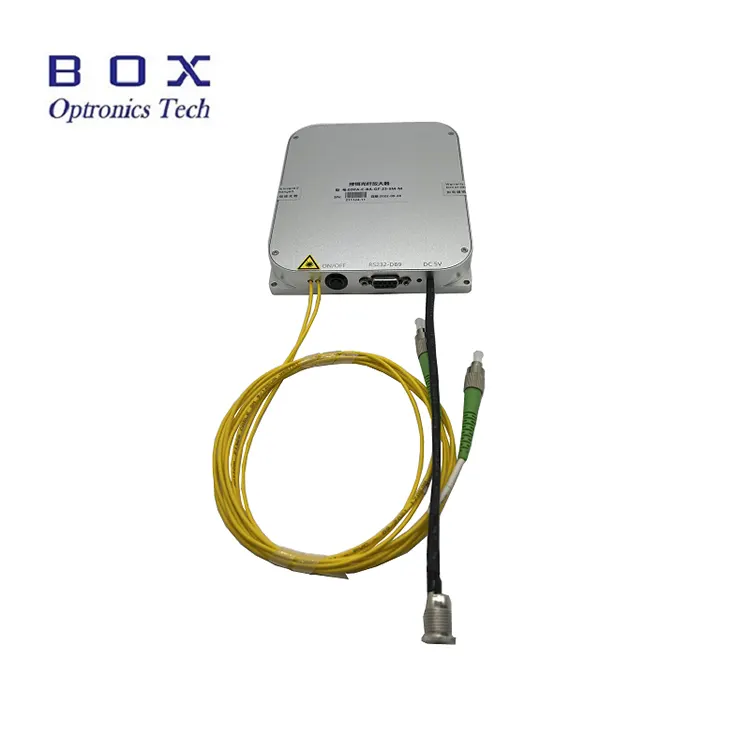

مرحله 1. ظاهر: سمت جلو EDFA به طور متوالی با فیبرهای نوری ورودی و خروجی مجهز شده است سوئیچ فعال سازی خروجی تقویت نوری، ارتباط کامپیوتر میزبان رابط (پیشفرض RS232 DB9)، چراغ نشانگر برق، و سیم برق (پیش فرض DC 5V).
گام 2. منبع تغذیه: برق پورت برق پیش فرض DC5.5×2.1 میلی متر است رابط، و یک آداپتور برق DC5V مطابق با زمانی که محصول از کارخانه خارج می شود روش اتصال بین آداپتور برق و ماژول EDFA در شکل زیر نشان داده شده است. لطفا حتما استفاده کنید آداپتور برق منطبق اصلی استفاده از آداپتور برق نامناسب خواهد بود باعث می شود EDFA به درستی کار نکند یا به EDFA آسیب برساند. U شکل کانکتور خط منبع تغذیه نیز می تواند برای اتصال کاربران به a منبع تغذیه سوئیچینگ، اما باید از قبل در طول پیشنهاد شود تدارکات
مرحله 3. اتصال جامپرهای فیبر: باز درپوش گرد و غبار کانکتور فیبر نوری، صفحه انتهایی فیبر را بررسی کنید و قبل از اتصال نوری دیگر، اطمینان حاصل کنید که هیچ آلودگی و آسیبی وجود ندارد دستگاه های فیبر یا تجهیزات تست. برای فیبر خروجی EDFA پرقدرت مدل، توصیه می شود برای اتصال از روش اتصال فیوژن استفاده شود.

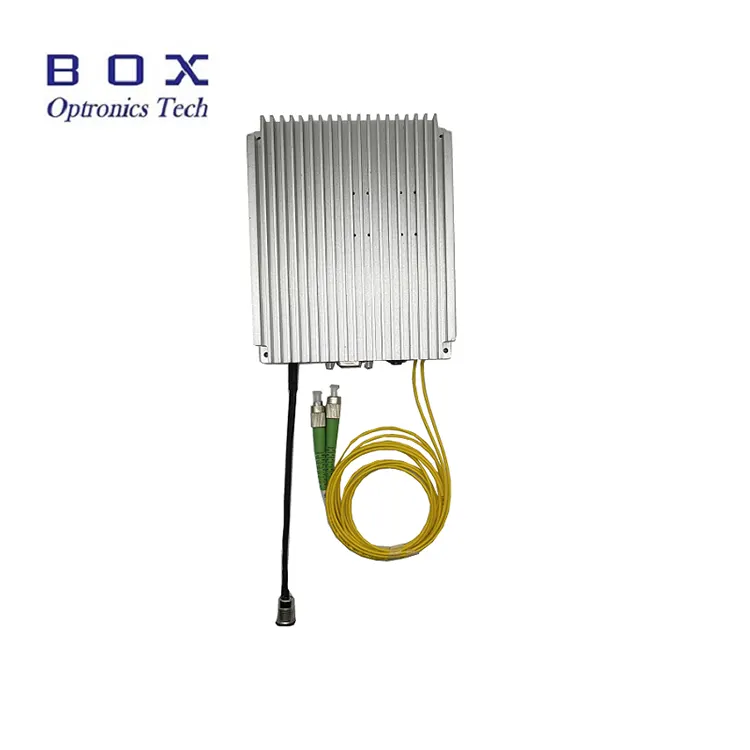

Setp4.Heat dissipation:این ماژول تقویت کننده فیبر دوپ شده با اربیوم مقدار مشخصی گرما تولید می کند. این سطح پایین آمپلی فایر (سمت بدون متن) باید نزدیک باشد تماس با هیت سینک، پره اتلاف حرارت، یا سطح فلزی در پایین شاسی کاربر برای دستیابی به خنک کننده هوای مناسب توصیه می شود یک اثر اتلاف گرما خوب محیط کاری بهینه توصیه شده دما -5 تا +35 درجه سانتیگراد است. زمانی که دمای محیط بیش از 50 ℃، تقویت کننده در حالت آماده به کار شروع نمی شود. زمانی که دمای محیط بیش از 55 درجه سانتیگراد، تقویت کننده در حالت کار به طور خودکار خروجی لیزر را متوقف می کند و وارد می شود حالت آماده به کار برای محافظت از خود هنگامی که دمای محیط به 50 درجه کاهش می یابد، تقویت کننده به طور خودکار خروجی را از سر می گیرد.
گام 5. قدرت نوری ورودی: این تقویت کننده فیبر دوپ شده با اربیوم نیازی به آستانه ندارد برای قدرت سیگنال نوری ورودی وقتی میانگین توان ورودی نوری سیگنال به قدرت نزدیک به صفر کاهش می یابد، تقویت کننده همچنان این قدرت را حفظ می کند حالت کار، و پورت خروجی خروجی انتشار خود به خودی خواهد داشت. با این حال، برای به دست آوردن یک اثر تقویت ایده آل و نسبت سیگنال به نویز، توصیه می شود توان نوری ورودی را در محدوده توان کنترل کنید در برگه تست یا مشخصات محصول توضیح داده شده است.
Step6.Host Computer Control: این تقویت کننده یک محصول ماژولار است و نیاز به آن دارد برای تنظیم و نظارت با نرم افزار کامپیوتر میزبان اختصاصی ترکیب شود وضعیت کار و پارامترهای عملیاتی EDFA. نیازهای کامپیوتر کاربر برای نصب برنامه درایور پورت سریال USB-232 و کامپیوتر میزبان EDFA نرم افزار کنترل ارائه شده توسط شرکت ما درایور پورت سریال USB-232 برنامه باید نصب شود، در غیر این صورت نرم افزار کامپیوتر میزبان نمی تواند متصل شود و به طور معمول با ماژول EDFA ارتباط برقرار کنید. لازم به ذکر است که برنامه درایور پورت سریال USB-232 باید با USB-232 واقعی سازگار باشد کابل پورت سریال استفاده شده شماره نسخه نرم افزار کامپیوتر میزبان EDFA نرم افزار باید با شماره نسخه نرم افزاری که روی آن ثبت شده است مطابقت داشته باشد برگه تست محصول

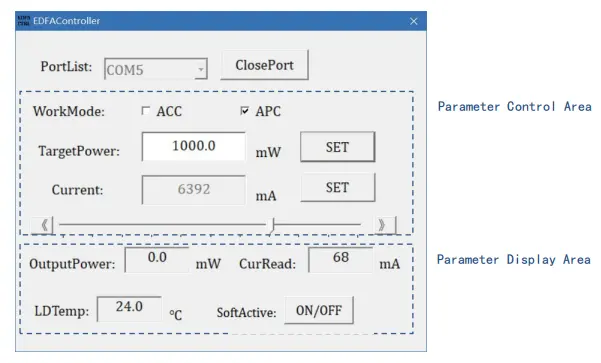

مرحله 7. رابط نرم افزار کامپیوتر میزبان: اطلاعاتی که می تواند توسط نرم افزار کامپیوتر میزبان نمایش داده شود شامل می شود حالت کار تقویت کننده، مقدار هدف توان نوری خروجی، لیزر پمپ مقدار هدف فعلی و وضعیت پایش دما
مرحله 8. عملیات خاص: پس از شروع نرم افزار کامپیوتر میزبان، ابتدا شماره پورت سریال صحیح را در قسمت انتخاب کنید دنباله پورت سریال PortList، روی دکمه OpenPort کلیک کنید تا سریال باز شود بندر در این زمان، پنجرههای Current Read و LDTemp نمایش داده میشوند جریان کار و دمای پمپ ماژول. هدف نوری را وارد کنید مقدار power را در پنجره TargetPower قرار دهید و روی دکمه SET کلیک کنید. وقتی دکمه سوئیچ ماژول EDFA و کلید دکمه SoftActive روی نرم افزار می باشد هر دو روشن می شوند، تنظیم اعمال می شود و EDFA دارای خروجی برق نوری است.
مرحله 9. حالت کنترل: مدل استاندارد این تقویت کننده فیبر از دو حالت کار، کنترل جریان اتوماتیک پشتیبانی می کند حالت (حالت ACC) و حالت کنترل خودکار قدرت (حالت APC). شما می توانید تغییر دهید بین این دو حالت کاری از طریق گزینه WorkMode. هنگام تعویض، لطفا توجه داشته باشید که ابتدا کلید دکمه فعال را خاموش کنید. (* مقداری تقویت کننده مدلها فقط از حالت ACC مانند EDFA-C-PA پشتیبانی میکنند. در حالت ACC، پمپ را وارد کنید مقدار فعلی را در پنجره Current کلیک کنید و روی دکمه SET کلیک کنید یا مستقیما بکشید لغزنده چپ و راست برای تنظیم مقدار جریان پمپ. در حالت APC، وارد شوید مقدار توان نوری هدف را در پنجره TargetPower قرار دهید و روی SET کلیک کنید دکمه
مرحله 10. فعال سازی خروجی: زمانی که کلید دکمه را در جلوی ماژول و دکمه SoftActive را فعال کنید سوئیچ نرم افزار هر دو روشن می شوند، تنظیمات اعمال می شود و تقویت کننده دارای خروجی لیزر است و چراغ نشانگر لیزر روشن است. روشن/خاموش دکمه به رنگ قرمز نمایش داده خواهد شد. توان خروجی در مانیتورینگ پارامتر ناحیه قدرت نوری خروجی واقعی فعلی را نشان می دهد، CurRead جریان را نشان می دهد جریان پمپ و LDTemp دمای داخلی را نشان می دهد.
مرحله 11. خاموش شدن: ابتدا آن را خاموش کنید کلید ON/OFF در کنار آمپلی فایر و دکمه SoftActive نرم افزار را روشن کنید، روی ClosePort کلیک کنید تا پورت سریال بسته شود و سپس نرم افزار را ببندید
مرحله 12. پارامتر حافظه: حالت و پارامترهای تنظیم شده توسط نرم افزار کنترل به طور خودکار در داخل ذخیره می شود ماژول EDFA و عملکرد حافظه خاموش کننده را دارند. اگر نیازی نیست پارامترهای EDFA را تغییر دهید، لازم نیست به کامپیوتر میزبان متصل شوید هنگام استفاده مجدد از آن
● اگر فیبر خروجی باید به فیبر دیگری متصل شود، اینطور است توصیه می شود از اسپلایسر فیوژن استفاده کنید.
● هنگام راه اندازی، ابتدا تأیید کنید که سوئیچ روشن و کلید کلید خاموش شده و سپس منبع تغذیه را وصل کنید. هنگام خاموش شدن، ابتدا کلید کلید را خاموش کنید و پس از خروجی برق را قطع کنید چراغ نشانگر خاموش می شود هنگامی که برق را مستقیماً قطع نکنید EDFA در حال کار است.
● کانکتورهای فیبر را با یک دستمال مرطوب بدون پرز تمیز کنید و با a بازرسی کنید آشکارساز فیبر انتهایی قبل از اتصال. همیشه فیبرها را وصل یا جدا کنید بدون برق برای جلوگیری از سوزش انتهای صورت. کانکتورهای فیبر نوری باید باشند پوشیده از کلاه های گرد و غبار
● قرار دادن و جدا کردن مکرر خروجی توصیه نمی شود اتصالات فیبر برای جلوگیری از آلودگی گرد و غبار، که ممکن است منجر به افزایش شود از بین رفتن یا سوختن صفحه انتهایی رابط فیبر.
● تجهیزات را خشک نگه دارید و در جای خشک نگهداری کنید.
● دوره گارانتی:
تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
● مستثنیات از گارانتی رایگان:
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:
(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی
(2) نقص در عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.
(6) خسارت یا ضرر در حین حمل و نقل.
