دیود لیزری پروانه ای 785 نانومتری FP

فهرست مطالب

1. معرفی 785 نانومتر دیود لیزر پروانه ای FP

2. مشخصات فنی

3. ویژگی های محصول

4. برنامه های کاربردی معمولی

5. جزئیات محصول

6. اطلاعات سفارش

7. برگه داده و برگه آزمایش

8. شرایط قیمت و پرداخت

9. زمان سرب

10. یادداشت های عملیات

11. تضمین کیفیت و خدمات پس از فروش

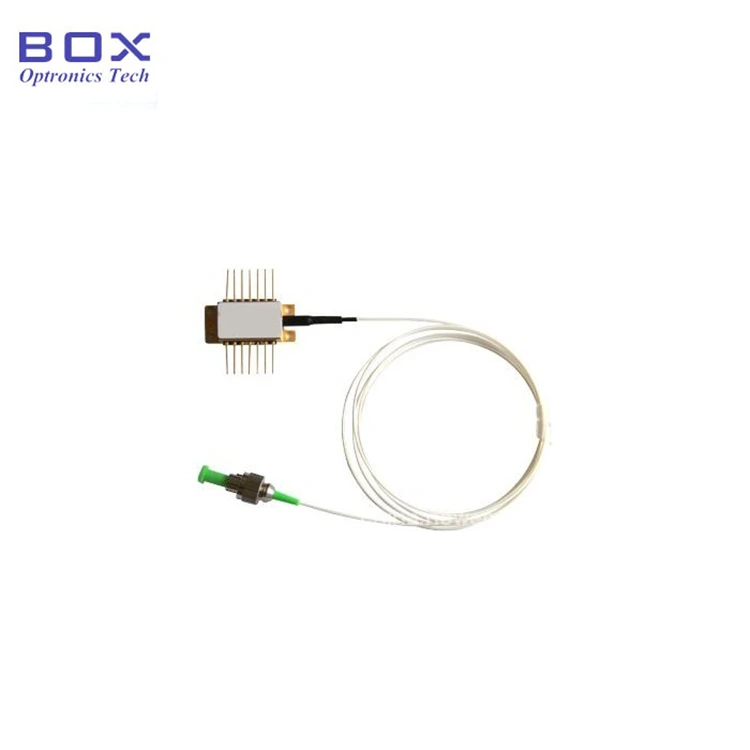

معرفی محصول

این یک دیود لیزری پروانه ای 785 نانومتری FP است که دارای بالا می باشد توان خروجی 30 میلی وات نوع فیبر می تواند باشد SM785-HP یا PM780-HP و TEC، فتودیود مانیتور و ترمیستور را ادغام می کند. این لوله محافظ 900um و کانکتور FC/APC اختیاری هستند. اگر پین ها نیاز دارند لحیم کاری، دمای لحیم کاری نباید از 260 درجه سانتیگراد تجاوز کند و زمان لحیم کاری نباید بیش از 10 ثانیه باشد. یک بسته ماژول/نیمکت با یک مدار درایور، توان خروجی 50 میلی وات، در دسترس است.

محصول مشخصات

ویژگی های محصول

● SM785-HP یا فیبر PM780-HP؛

● برق خروجی تا 30 میلی وات؛

● 14 پین پکیج BTF با TEC، ترمیستور و نظارت بر PD

برنامه های کاربردی محصول

● منبع نور؛

● حسگر فیبر نوری سیستم؛

● پردازش مواد.

جزئیات محصول

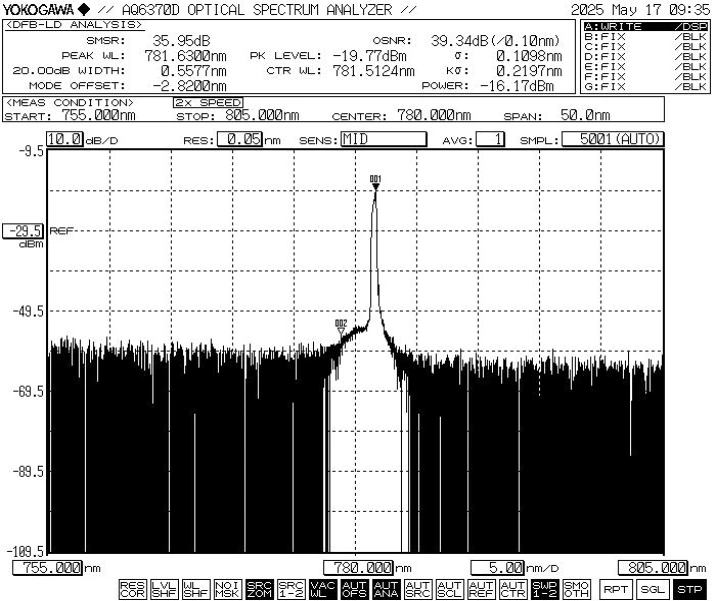

● طیف معمولی: 785 نانومتر، تحمل WL +/-10 نانومتر.

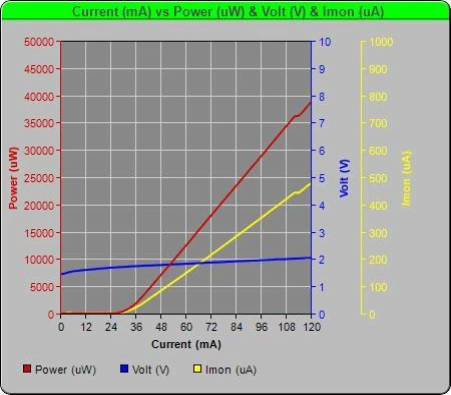

● دیود لیزری پروانه ای PIV-785nm 30mW FP

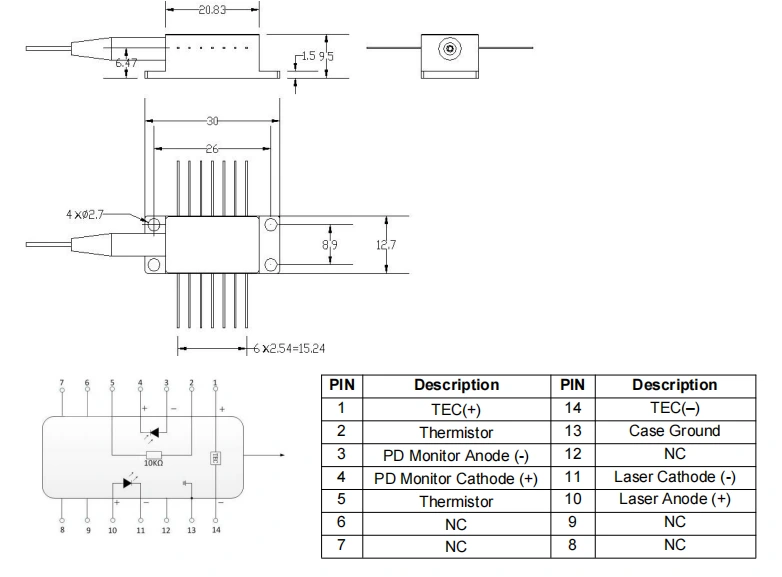

● طراحی بسته و تعریف PIN-OUT (واحد: میلی متر) - 785 نانومتر FP Butterfly دیود لیزر

● لوازم جانبی استاندارد

*دستگاه مستقل؛ بدون درایور داخلی (بسته ماژول با درایور مدار اختیاری است).

سفارش دادن اطلاعات

به عنوان مثال: BFLD-F785-30SM-FA

(اطلاعات سفارش: دیود لیزر پروانه ای 785 نانومتری FP، خروجی 30 میلی وات برق، فیبر SM Hi780، کانکتور FC/APC، پین پمپ).

برای سایر نیازهای سفارشی، لطفاً تماس بگیرید: sales06@boxoptronics.com

دیتاشیت و برگه تست

برگه داده

برگه تست

شرایط قیمت و پرداخت

● شرایط نقل قول

(1) EXW:

اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.

(2) DAP:

اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات

● شرایط پرداخت

PayPal و T/T در دسترس هستند.

زمان سرب

حدود 10 روز کاری برای تولید طول می کشد. (اگر تعدادی وجود دارد در انبار، سریعتر ارسال خواهد شد.)

لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.

یادداشت های عملیات

● خطر تابش لیزر: هنگامی که دستگاه در حال کار است، یک پرتو لیزر با شدت بالا ساطع می کند. مستقیم نگاه نکنید قسمت انتهایی فیبر، زیرا ممکن است باعث آسیب چشم شود.

● ESD Protection: این دستگاه است حساس به الکترواستاتیک بنابراین، اقدامات حفاظتی ضد الکتریسیته ساکن باید سختگیرانه باشد در هنگام بسته بندی، حمل و نقل و استفاده رعایت شود. علاوه بر این، اقدامات احتیاطی باید برای جلوگیری از نوسانات منبع تغذیه انجام شود، زیرا این کار انجام نشد ممکن است منجر به آسیب دائمی به دستگاه شود (به عنوان مثال، اطمینان از تجهیزات مناسب زمین و بستن مچ بند ضد الکتریسیته ساکن).

● مدیریت فیبر و دستگاه: نوری الیاف شکننده هستند دستگاه را با استفاده از فیبر نکشید. هنگام درج یا وقتی دستگاه را از پریز بیرون بیاورید، به آن فشار وارد نکنید یا آن را نکشید آستین در پشت بدنه دستگاه. برای دستگاه های مجهز به کانکتور، اطمینان حاصل کنید که دستگاه و کانکتور فیبر به طور همزمان بلند شده اند در حین نصب یا حذف

● الزامات لحیم کاری پین: اگر پین ها باید لحیم کاری شود، دمای لحیم کاری نباید از 260 درجه سانتیگراد تجاوز کند و زمان لحیم کاری نباید بیش از 10 ثانیه باشد. توجه ویژه ای به زیر: در طول فرآیند لحیم کاری، دستگاه باید بدون برق باشد وضعیت، و آهن لحیم کاری باید به درستی زمین شود.

● عملیات روشن کردن: در طول روشن شدن هرگز جریان بالایی را مستقیماً اعمال نکنید، زیرا ممکن است به تراشه آسیب برساند. در عوض، دستگاه را در سطح فعلی نزدیک به آستانه تراشه روشن کنید و سپس به تدریج جریان را با افزایش های کوچک تا سطح مورد نظر افزایش دهید رسیده است.

● ترتیب خنک‌سازی و روشن‌کردن: قبل با روشن کردن تمام قطعات، ابتدا کولر را فعال کنید و سپس به کار ادامه دهید مراحل افزایش قدرت برای جلوگیری از داغ شدن و اضافه بار تراشه.

تضمین کیفیت و خدمات پس از فروش

● دوره گارانتی:

تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.

● مستثنیات از گارانتی رایگان:

در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:

(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی

(2) نقص در عملکرد نادرست کاربر.

(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.

(4) جداسازی، اصلاح یا تعمیر غیرمجاز.

(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.

(6) خسارت یا ضرر در حین حمل و نقل.
