دیود لیزری پروانه ای 520 نانومتری FP

فهرست مطالب

1. معرفی 520 نانومتر دیود لیزر پروانه ای FP

2. مشخصات فنی

3. ویژگی های محصول

4. برنامه های کاربردی معمولی

5. جزئیات محصول

6. اطلاعات سفارش

7. برگه داده و برگه آزمایش

8. شرایط قیمت و پرداخت

9. زمان سرب

10. یادداشت های عملیات

11. تضمین کیفیت و خدمات پس از فروش

معرفی محصول

این یک دیود لیزری پروانه ای 520 نانومتری FP با یک است بسته پروانه ای 14 پین. این یک دیود لیزری Fabry-Pero است. تا 30 مگاوات توان دارد توان خروجی و TEC داخلی و ترمیستور. نوع فیبر می تواند SM-460HP یا فیبر PM-S460-HP. مناسب برای ابزارهای نوری اگر پین ها نیاز دارند لحیم کاری، دمای لحیم کاری نباید از 260 درجه سانتیگراد تجاوز کند و زمان لحیم کاری نباید بیش از 10 ثانیه باشد.

محصول مشخصات

ویژگی های محصول

● SM-460HP یا فیبر PM-S460-HP؛

● برق خروجی تا 30 میلی وات؛

● 14 پین بسته BTF با TEC و مانیتور PD.

● دیود لیزر کوپل شده با فیبر نور سبز مرئی.

برنامه های کاربردی محصول

● ابزارهای نوری؛

● انتقال فیبر نوری سیستم؛

● نشانگر لیزری

جزئیات محصول

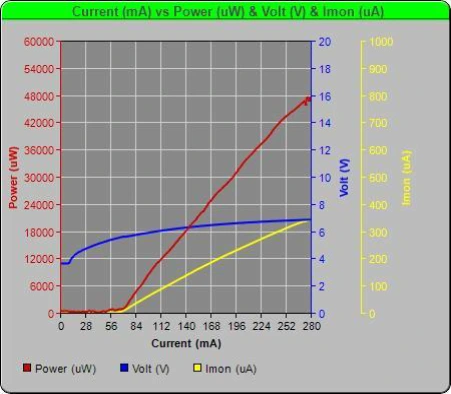

● طیف معمولی: PIV

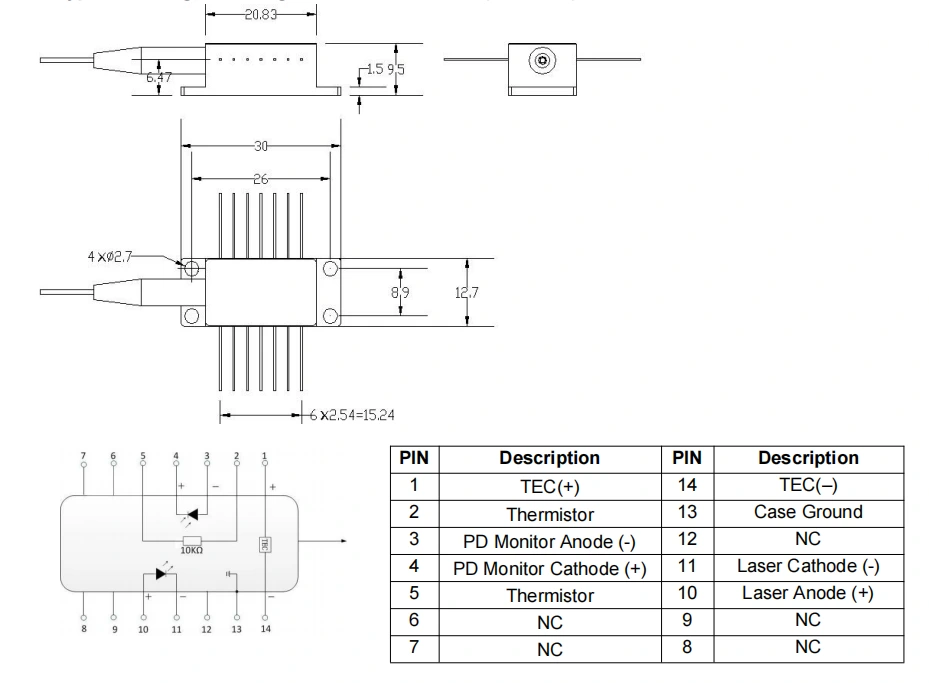

● طراحی بسته و تعریف PIN-OUT (واحد: میلی متر) - پروانه FP 520 نانومتری دیود لیزر

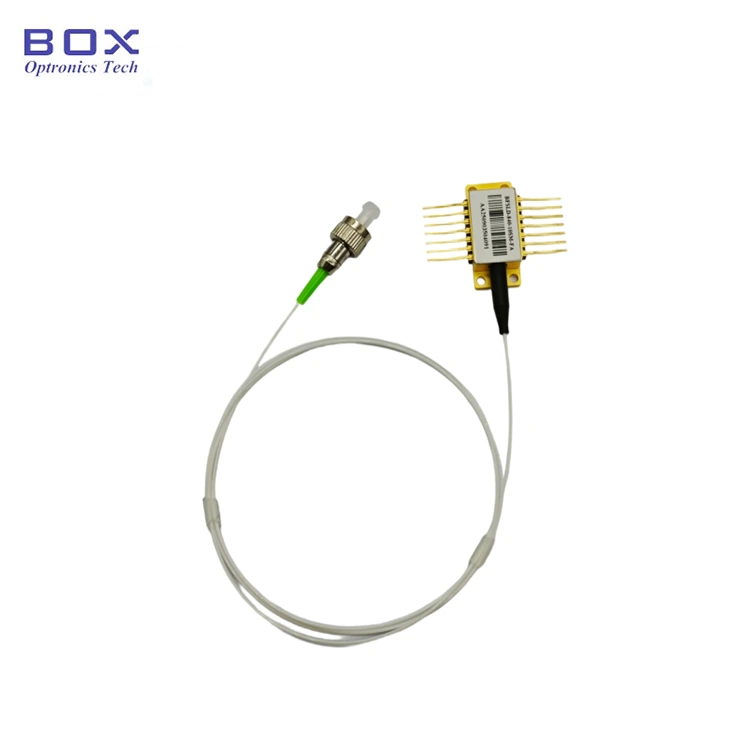

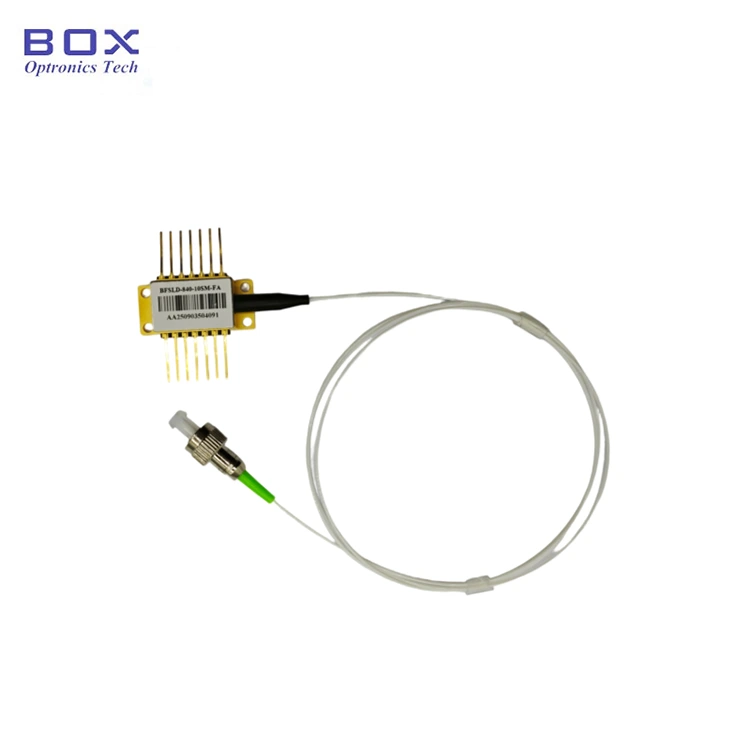

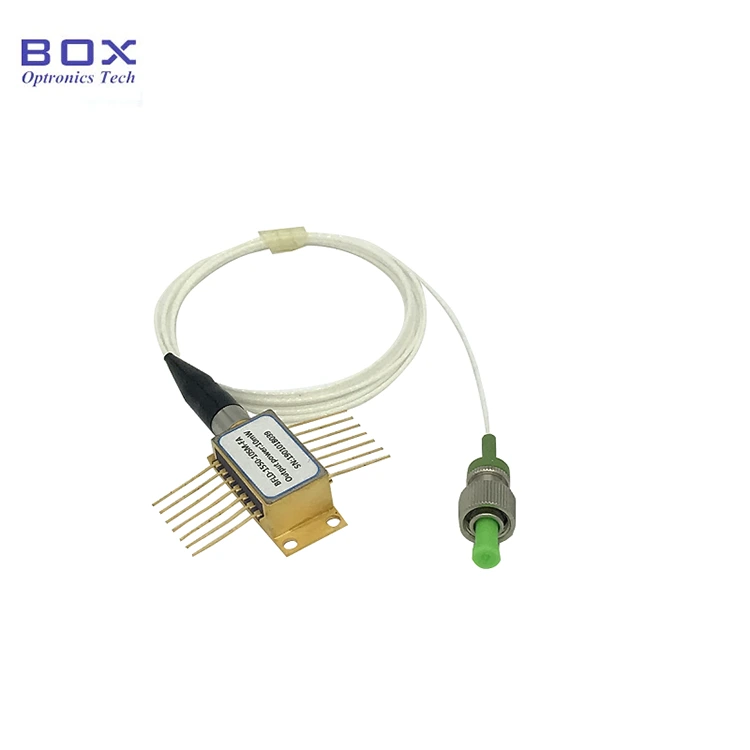

● نمونه بسته بندی

*دستگاه مستقل؛ بدون درایور داخلی (بسته ماژول با درایور مدار اختیاری است).

سفارش دادن اطلاعات

به عنوان مثال: BFLD-F520-30SM-FA

(اطلاعات سفارش: دیود لیزری پروانه 520 نانومتری FP، پروانه 14 پین بسته، قدرت خروجی 30 میلی وات، با فیبر SM 460 اسب بخار، کانکتور FC/APC)

برای سایر نیازهای سفارشی، لطفاً تماس بگیرید: sales06@boxoptronics.com

دیتاشیت و برگه تست

برگه داده

برگه تست

شرایط نقل قول و پرداخت

● شرایط نقل قول

(1) EXW:

اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.

(2) DAP:

اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات

● شرایط پرداخت

PayPal و T/T در دسترس هستند.

زمان سرب

حدود 10 روز کاری برای تولید طول می کشد. (اگر تعدادی وجود دارد در انبار، سریعتر ارسال خواهد شد.)

لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.

یادداشت های عملیات

● هنگام کار، این دستگاه یک پرتو لیزر با شدت بالا ساطع می کند. انجام دهید مستقیماً به قسمت انتهایی فیبر نگاه نکنید، زیرا انجام این کار ممکن است باعث آسیب چشم شود.

● این دستگاه به الکترواستاتیک حساس است. بنابراین، پایبندی دقیق اقدامات حفاظتی ضد الکتریسیته ساکن در طول بسته بندی مورد نیاز است، حمل و نقل و استفاده علاوه بر این، اقدامات احتیاطی برای پیشگیری باید انجام شود نوسانات منبع تغذیه، زیرا عدم انجام این کار ممکن است منجر به آسیب دائمی به منبع تغذیه شود دستگاه (به عنوان مثال، اطمینان از اتصال زمین مناسب تجهیزات و پوشیدن ضد الکتریسیته ساکن بند مچ دست).

● فیبرهای نوری شکننده هستند. از فیبر برای کشیدن دستگاه استفاده نکنید. هنگام قرار دادن یا خارج کردن دستگاه از سوکت آن، به آن فشار وارد نکنید یا آستین واقع در پشت محفظه دستگاه را بکشید. برای دستگاه ها مجهز به کانکتورها، اطمینان حاصل کنید که هم دستگاه و هم کانکتور فیبر در حین نصب یا برداشتن به طور همزمان بلند می شوند.

● اگر پین ها نیاز به لحیم کاری دارند، دمای لحیم کاری نباید بیش از 260 درجه سانتیگراد باشد و زمان لحیم کاری نباید از 10 ثانیه تجاوز کند. خاص باید به موارد زیر توجه کرد: در طول فرآیند لحیم کاری، دستگاه باید در حالت بدون برق باشد و آهن لحیم کاری باید به درستی باشد زمین شده

● در طول فرآیند روشن کردن، هرگز جریان بالایی را مستقیماً اعمال نکنید، زیرا این خطر آسیب رساندن به تراشه را دارد. در عوض، دستگاه را در سطح فعلی روشن کنید نزدیک به آستانه تراشه، و سپس به تدریج جریان را در کوچک افزایش دهید افزایش می یابد تا به سطح مورد نظر برسد.

● قبل از روشن کردن تمام قطعات، ابتدا کولر را فعال کنید، و سپس برای جلوگیری از گرم شدن بیش از حد تراشه، مراحل افزایش قدرت را ادامه دهید اضافه بار

تضمین کیفیت و خدمات پس از فروش

● دوره گارانتی:

تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.

● مستثنیات از گارانتی رایگان:

در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:

(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی

(2) نقص در عملکرد نادرست کاربر.

(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.

(4) جداسازی، اصلاح یا تعمیر غیرمجاز.

(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.

(6) خسارت یا ضرر در حین حمل و نقل.

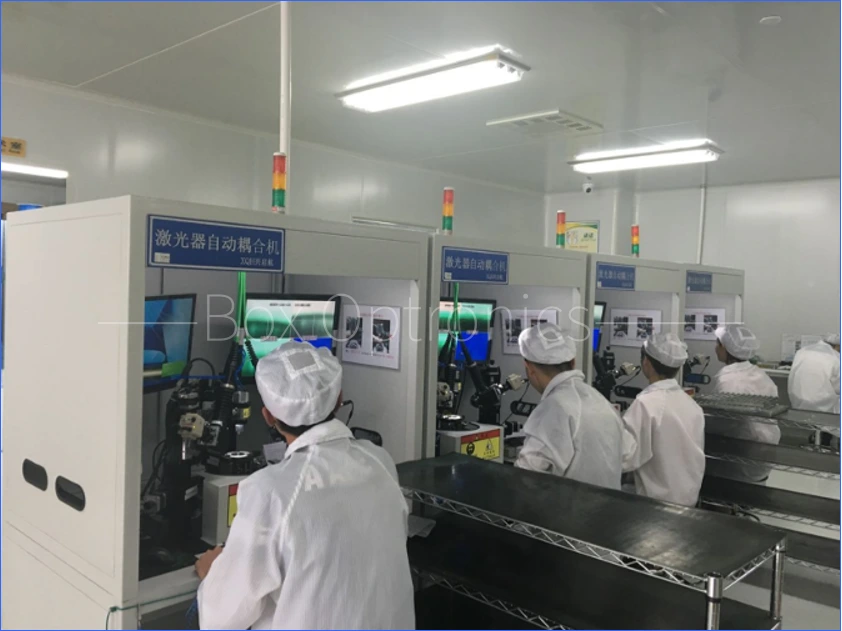

تولید واقعی خط
