دیود لیزری پروانه ای 850 نانومتری FP

فهرست مطالب

1. معرفی 850 نانومتر دیود لیزر پروانه ای FP

2. مشخصات فنی

3. ویژگی های محصول

4. برنامه های کاربردی معمولی

5. جزئیات محصول

6. اطلاعات سفارش

7. برگه داده و برگه آزمایش

8. شرایط قیمت و پرداخت

9. زمان سرب

10. یادداشت های عملیات

11. تضمین کیفیت و خدمات پس از فروش

معرفی محصول

دیود لیزری پروانه ای 850 نانومتری FP دارای توان خروجی است تا 30 میلی وات، کیفیت پرتو خوب برای اتصال کارآمد با فیبرهای نوری و سایر اجزای نوری، و یک کولر ترموالکتریک (TEC) را ادغام می کند، نظارت بر PD و یک ترمیستور. برای رشته هایی مانند برد کوتاه مناسب است ارتباطات نوری و سنجش فیبر

محصول مشخصات

ویژگی های محصول

● فیبر SM Hi780 دم خوکچه

● بالا توان خروجی تا 30 میلی وات؛

● 14 پین پکیج BTF با TEC، ترمیستور و نظارت بر PD

برنامه های کاربردی محصول-850 نانومتر FP Butterfly دیود لیزر

● نوری با فاصله کوتاه ارتباط؛

● منابع نور آزمایشگاهی و تست نوری؛

● تصویربرداری بیولوژیکی؛

● حسگر فیبر نوری

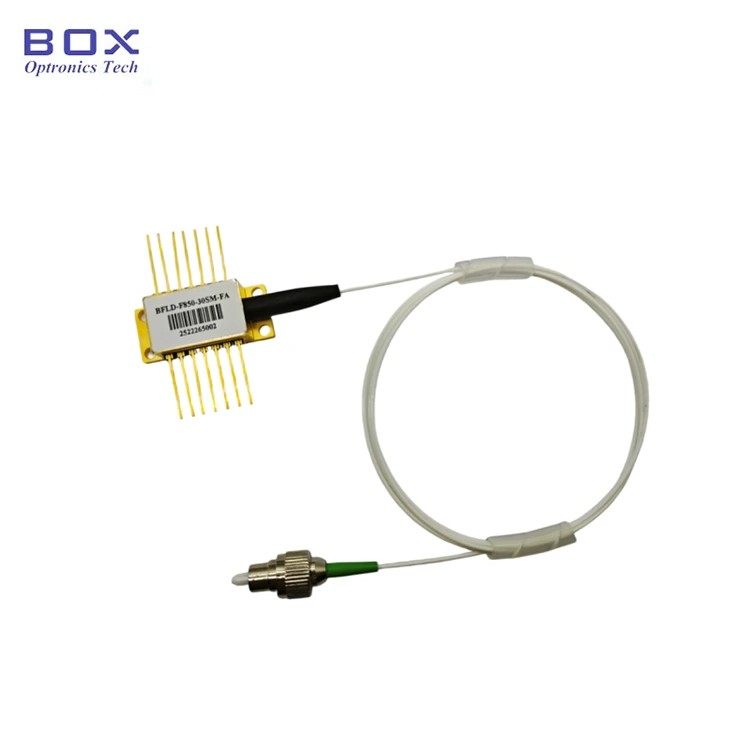

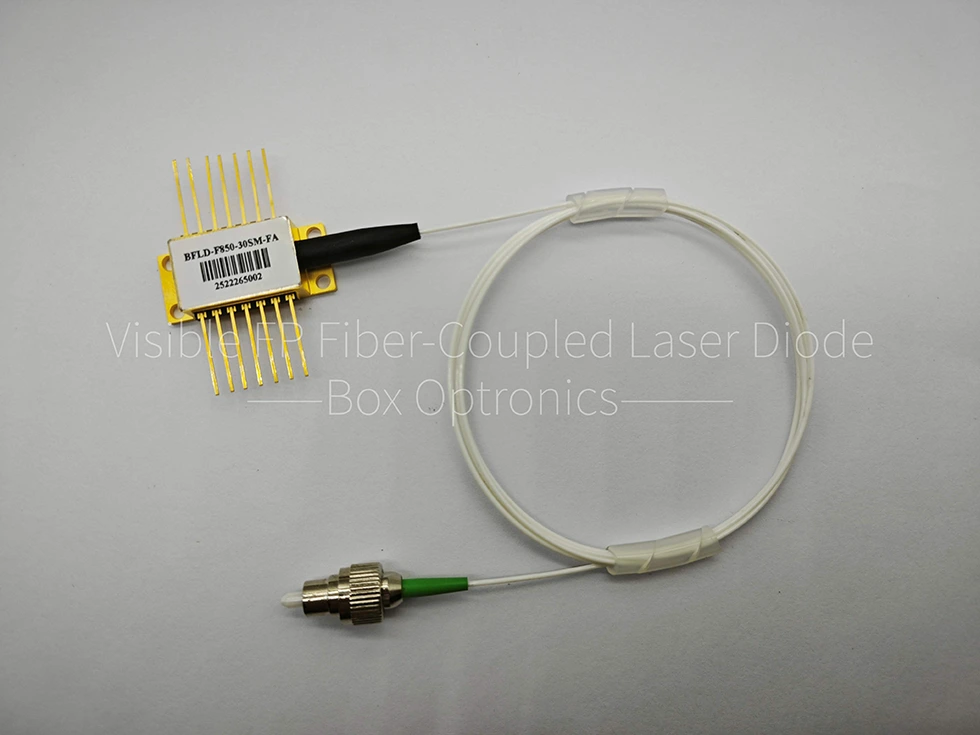

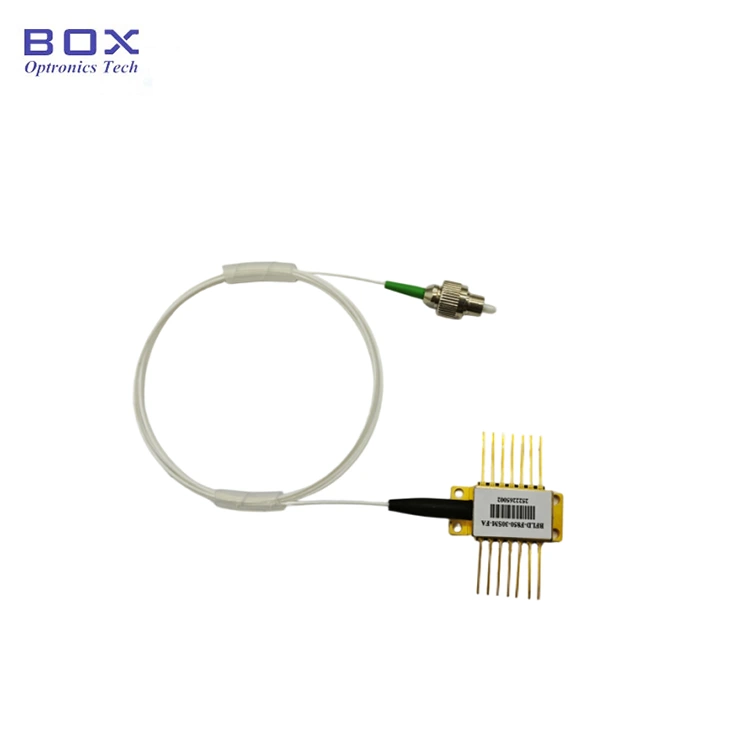

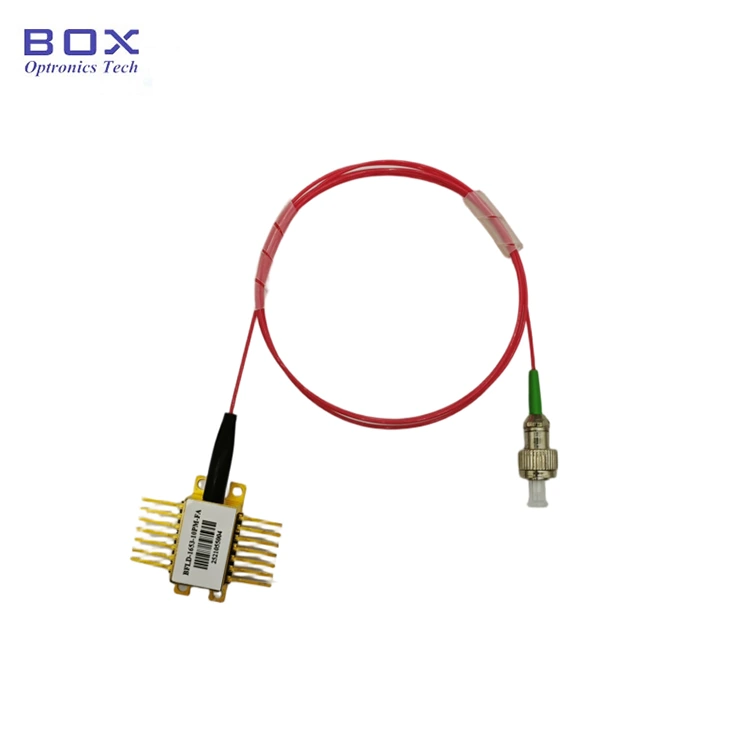

جزئیات محصول

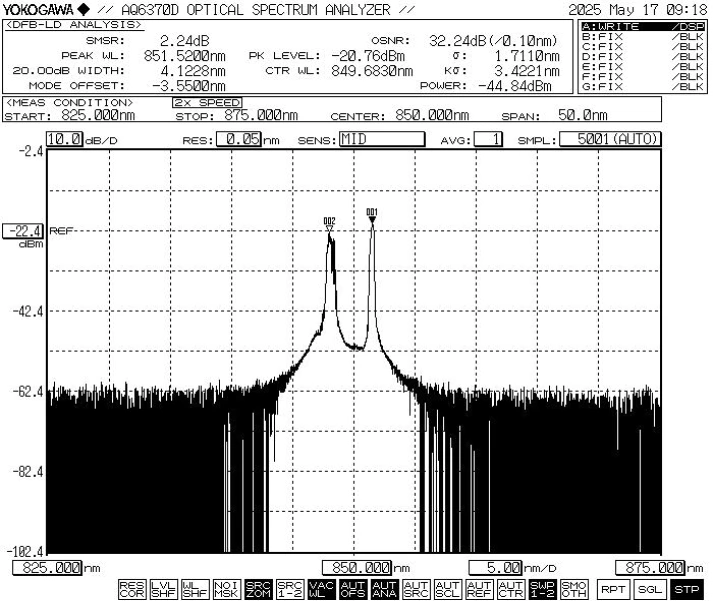

● طیف معمولی: 850 نانومتر، تحمل WL +/-10 نانومتر.

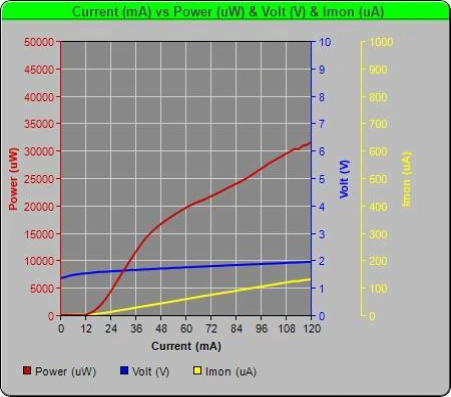

● دیود لیزری پروانه ای PIV-850nm 30mW FP

● لوازم جانبی استاندارد

*دستگاه مستقل؛ بدون درایور داخلی (بسته ماژول با درایور مدار اختیاری است).

اطلاعات سفارش

به عنوان مثال: BFLD-F785-30SM-FA

(اطلاعات سفارش: دیود لیزری پروانه ای 850 نانومتری FP، خروجی 30 میلی وات برق، با فیبر SM، کانکتور FC/APC، پین پمپ).

برای سایر نیازهای سفارشی، لطفاً تماس بگیرید: sales06@boxoptronics.com

دیتاشیت و برگه تست

برگه داده

برگه تست

شرایط نقل قول و پرداخت

● شرایط نقل قول

(1) EXW:

اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.

(2) DAP:

اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات

(3) دیگر

● شرایط پرداخت

PayPal و T/T در دسترس هستند.

زمان سرب

حدود 10 روز کاری برای تولید طول می کشد. (اگر تعدادی وجود دارد در انبار، سریعتر ارسال خواهد شد.)

لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.

یادداشت های عملیات

● هنگام کار، این دستگاه یک پرتو لیزر با شدت بالا ساطع می کند. انجام دهید مستقیماً به قسمت انتهایی فیبر نگاه نکنید، زیرا انجام این کار ممکن است باعث آسیب چشم شود.

● این دستگاه به الکترواستاتیک حساس است. بنابراین، پایبندی دقیق اقدامات حفاظتی ضد الکتریسیته ساکن در طول بسته بندی مورد نیاز است، حمل و نقل و استفاده علاوه بر این، اقدامات احتیاطی برای پیشگیری باید انجام شود نوسانات منبع تغذیه، زیرا عدم انجام این کار ممکن است منجر به آسیب دائمی به منبع تغذیه شود دستگاه (به عنوان مثال، اطمینان از اتصال زمین مناسب تجهیزات و پوشیدن ضد الکتریسیته ساکن بند مچ دست).

● اگر پین ها نیاز به لحیم کاری دارند، دمای لحیم کاری نباید بیش از 260 درجه سانتیگراد باشد و زمان لحیم کاری نباید از 10 ثانیه تجاوز کند. خاص باید به موارد زیر توجه کرد: در طول فرآیند لحیم کاری، دستگاه باید در حالت بدون برق باشد و آهن لحیم کاری باید به درستی باشد زمین شده

● هنگام استفاده از دستگاه، ولتاژ کارکرد و محدوده های فعلی مشخص شده در دیتاشیت پارامترهای کلیدی - از جمله Ith (جریان آستانه)، Iop max (حداکثر جریان عملیاتی)، Vop max (حداکثر) ولتاژ عملیاتی) و λc (طول موج مرکزی) - باید ارجاع داده شوند به طور خاص در گزارش تست ارائه شده در زمان حمل و نقل. توجه: عملیات فراتر از حداکثر امتیاز مطلق ممکن است باعث آسیب دائمی به دستگاه شود.

تضمین کیفیت و خدمات پس از فروش

● دوره گارانتی:

تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.

● مستثنیات از گارانتی رایگان:

در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:

(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی

(2) نقص در عملکرد نادرست کاربر.

(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.

(4) جداسازی، اصلاح یا تعمیر غیرمجاز.

(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.

(6) خسارت یا ضرر در حین حمل و نقل.
