1. معرفی پکیج پایه لیزری 974 نانومتری 976 نانومتری با صفحه نمایش لمسی
2. مشخصات فنی
3. ویژگی های محصول
4. برنامه های کاربردی معمولی
5. لوازم جانبی استاندارد
6. راهنمای عملیات ایمن
7. اطلاعات سفارش
8. دیتاشیت و برگه آزمایش
9. شرایط مظنه و پرداخت
10. زمان سرب
11. یادداشت های عملیات و تعمیر و نگهداری
12. تضمین کیفیت و خدمات پس از فروش

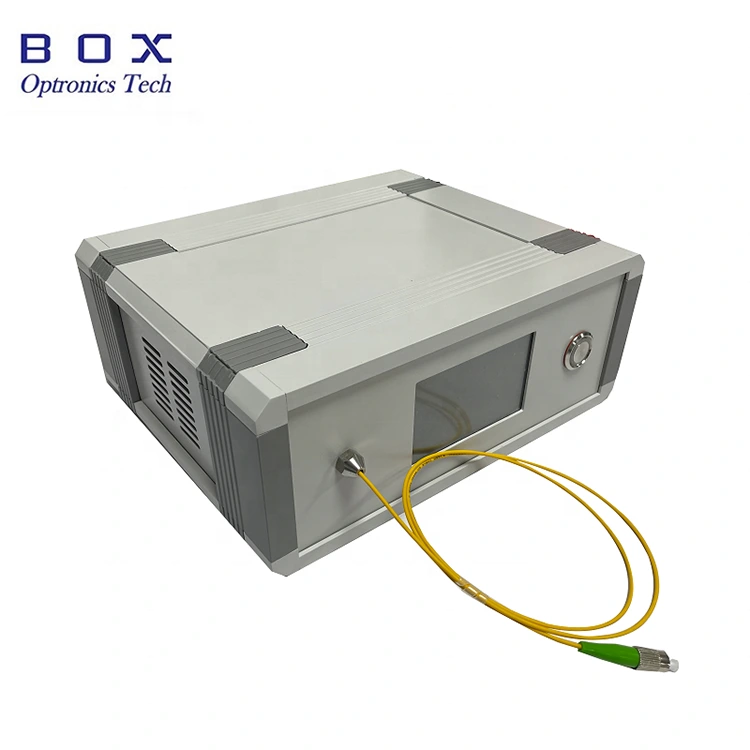

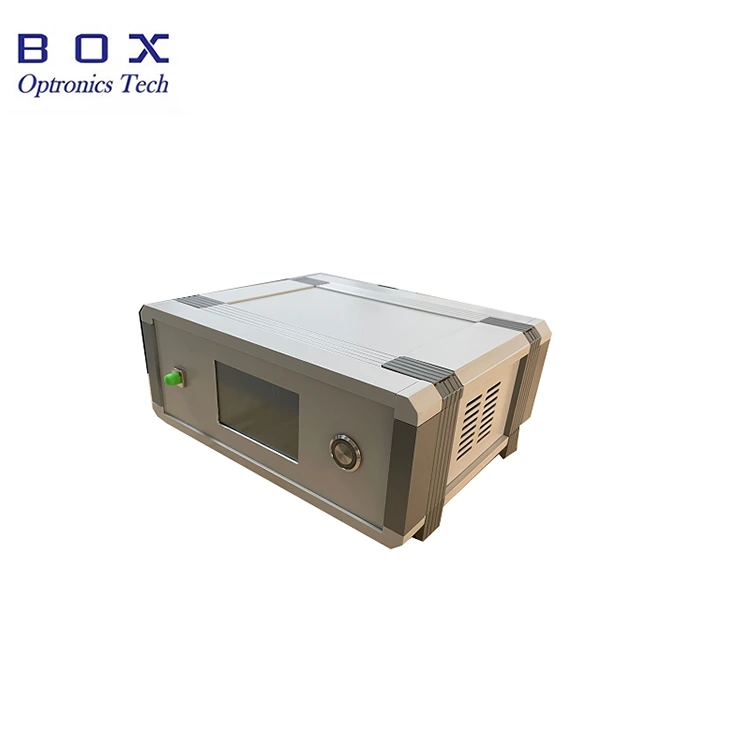

میز منبع لیزری 974 نانومتری 976 نانومتری Box Optronics بسته با صفحه نمایش لمسی از یک تراشه لیزری نیمه هادی پیشرفته و یک مدار مجتمع ویژه برای تحقق قدرت بالا، پایداری بالا و توان کم مصرف منبع لیزر با توان خروجی 200mW/400mW/600mW اختیاری است، از طریق فیبر تک حالته یا حفظ قطبش خروجی می شود کوپلینگ فیبر می توان آن را به طور گسترده در آزمایش و آزمایش استفاده کرد ارتباطات نوری، لیزر فیبر، سنجش فیبر و سایر زمینه ها. روش استفاده ساده، پایدار و قابل اعتماد است.
|
پارامترها |
واحد |
ارزش ها |
یادداشت ها |
|
طول موج عملیاتی |
نانومتر |
1±974، 1±976 |
|
|
توان خروجی |
میلی وات |
200-700 |
|
|
بی ثباتی قدرت (کوتاه مدت 15 دقیقه) |
دسی بل |
≤±0.02 |
|
|
بی ثباتی قدرت (بلند مدت 8 ساعت) |
دسی بل |
0.05 ≤ |
|
|
رابط |
- |
FC/APC |
|
|
نوع فیبر |
- |
Hi1060/PM980 |
|
|
ابعاد |
میلی متر |
195 (W)×220 (D)×120 (H) |
نیمکت |
|
ابعاد |
میلی متر |
150 (W)×125 (D)×20 (H) |
ماژول |
|
منبع تغذیه |
V |
AC 110 ~ 240 ولت، <20 وات |
نیمکت |
|
منبع تغذیه |
V |
DC 5V/4A، <15W |
ماژول |
|
اتلاف نیرو |
W |
≤ 60 |
|
|
دمای عملیاتی |
℃ |
-5 ~ +55 |
|
|
دمای ذخیره سازی |
℃ |
-40 ~ +85 |
|
● ال سی دی نمایش وضعیت
● قدرت و پایداری طیفی؛
● ساخته شده است راننده؛ هنگام روشن شدن، نور ساطع می کند.
● غیر خطی تحقیقات اپتیک؛
● EDFA تقویت کننده فیبر دوپ شده با اربیوم؛
● پمپاژ لیزر فیبر.

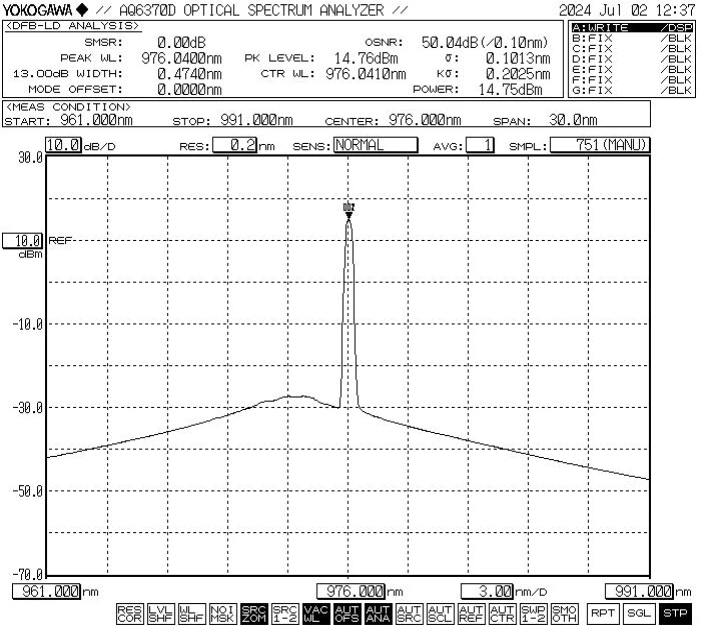

● طیف معمولی: 976 نانومتر، تحمل WL +/-1nm.
● لوازم جانبی استاندارد
|
|
لوازم جانبی |
مقدار |
|
1 |
منبع لیزر پمپ (میزبان Benchtop) |
1 |
|
2 |
سیم برق |
1 |
|
3 |
کابل پورت سریال |
1 |
|
4 |
گزارش تست محصول |
1 |
مرحله 1. باز کردن و مونتاژ:
لطفاً قبل از مونتاژ بررسی کنید که آیا لوازم جانبی کامل هستند یا خیر.
مرحله 2. منبع تغذیه را وصل کنید:

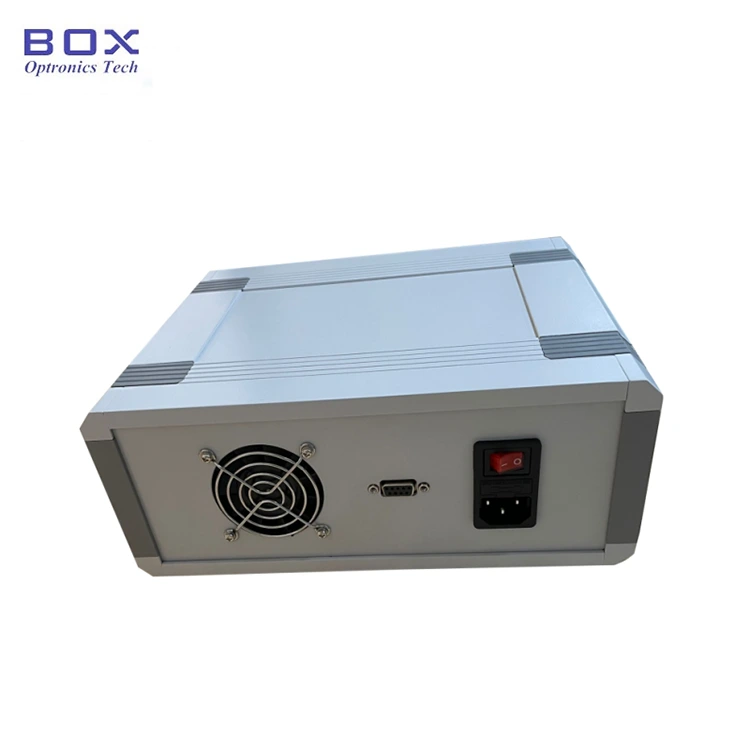

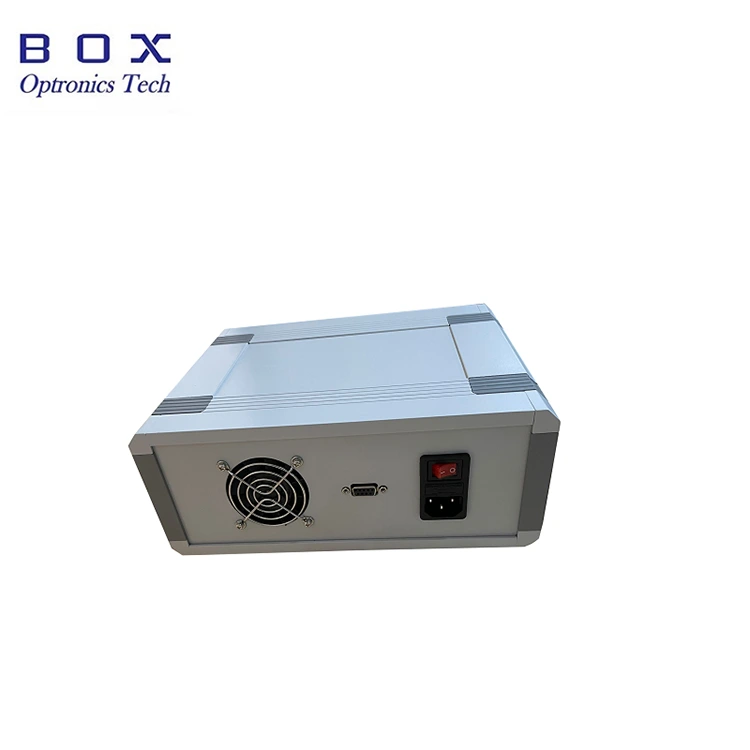

سیم برق را در سوکت سیم برق شاسی قرار دهید backplane و منبع تغذیه را وصل کنید.
مرحله 3. اتصال فیبر خروجی: باز کنید درپوش گرد و غبار در رابط فیبر یا فلنج، صفحه انتهایی فیبر را بررسی کنید و فیبر را وصل کنید یا فیبر را به دستگاه یا برق سنج مورد آزمایش متصل کنید پس از تایید عدم آلودگی و آسیب.
Setp4. منبع نور را روشن کنید:

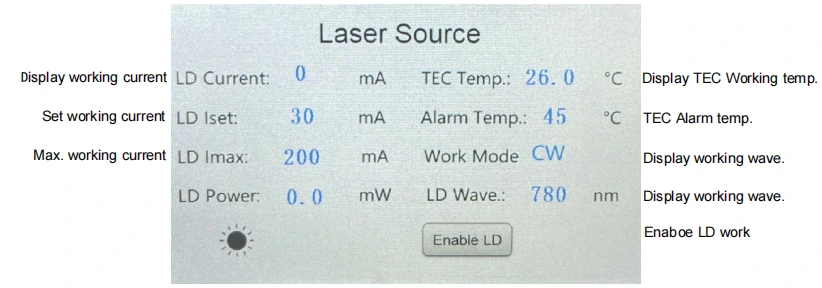

سوئیچ پاور در پشت را روشن کنید. توجه: در این زمان، مقادیر جریان کار و توان پارامترهایی هستند که در طول آخرین تنظیم شده اند خاموش شدن اگر نیاز به تنظیم آنها دارید، می توانید آنها را از طریق لمس کرده و تغییر دهید صفحه نمایش LCD. پس از تنظیم جریان کاری مناسب، لیزر را فعال کنید خروجی را از طریق سوئیچ "Enable LD" انجام دهید.
Step5.Shutdown
پس از استفاده، پنل جلویی را خاموش کنید “enable LD” برای خاموش کردن خروجی لیزر و خاموش کردن کلید پاور، آن را جدا کنید سیم برق
|
نام |
طول موج |
توان خروجی |
نوع فیبر |
رابط |
بعد |
محافظ پمپ |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-X |
X |
|
منبع لیزر پمپ |
974: 974 نانومتر 976: 976 نانومتر |
2H: 200mW 4H: 400mW 6H: 600mW دیگر |
اس ام: سلام 1060 PM: PM980 |
FA:FC/APC SA:SC/APC دیگر |
م: ماژول ب: نیمکت |
تهی: بدون P1: محافظ در برابر 1064 نانومتر P5: محافظ در برابر 1550 نانومتر |
به عنوان مثال: BLD-976-6HSM-FA-BP1
(اطلاعات سفارش: بسته بنچاپ با منبع لیزر 976 نانومتری با صفحه نمایش لمسی، توان خروجی 600 میلی وات، با فیبر SM Hi1060، کانکتور FC/APC، محافظت در برابر نور بازتابی 1064 نانومتری، بسته بندی Benchtop).
* مجهز به محافظ پمپ، تضعیف توان خروجی 10-15٪ است.
برای سایر نیازهای سفارشی، لطفاً با: sales06@boxoptronics.com تماس بگیرید
● شرایط نقل قول
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات
● شرایط پرداخت
PayPal و T/T در دسترس هستند.
حدود 10 روز کاری برای تولید طول می کشد. (اگر تعدادی وجود دارد در انبار، سریعتر ارسال خواهد شد.)
لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.
● هنگام راه اندازی، ابتدا تأیید کنید که سوئیچ پاور و کلید دکمه خاموش هستند و سپس منبع تغذیه را وصل کنید. هنگام خاموش شدن، ابتدا تأیید کنید کلید خاموش LD را غیرفعال کنید، سپس کلید دکمه را خاموش کنید و سپس آن را جدا کنید منبع تغذیه هنگامی که تجهیزات به طور مستقیم منبع تغذیه را قطع نکنید در حال کار است.
● قبل از اتصال کانکتور فیبر نوری، آن را با آن پاک کنید کاغذ آینه ای بدون گرد و غبار، و حتما با انتهای فیبر نوری همکاری کنید آشکارساز چهره برای مشاهده پس از تایید تمیز کردن، آن را از طریق وصل کنید فلنج؛ صفحه انتهایی کانکتور فیبر نوری ممکن است سوخته شود لیزر متصل است هنگام اتصال فلنج، باید از وجود آن اطمینان حاصل شود عملیات سبک نیست در صورت عدم استفاده، لطفاً درپوش گرد و غبار را بپوشانید کانکتور فیبر نوری
● برای جلوگیری از سوختن وجه انتهایی کانکتور فیبر نوری با گرد و غبار، کانکتور فیبر نوری را به طور مکرر وصل نکنید و آن را جدا نکنید پانل.
● لطفا به مقاومت در برابر رطوبت توجه کنید و آن را در جای خشک قرار دهید محل
● دوره گارانتی:
تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
● مستثنیات از گارانتی رایگان:
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:
(1) محصول در اثر عوامل طبیعی آسیب دیده یا آسیب دیده است اثرات زیست محیطی (شوک الکتریکی، گرد و غبار)؛
(2) محصول به دلیل عملکرد غیر استاندارد کاربر آسیب دیده است.
(3) محصول دارای آسیب آشکار ساخته دست بشر است.
(4) محصول بدون جداسازی، اصلاح یا تعمیر می شود مجوز شرکت؛
(5) برچسب برچسب گارانتی محفظه منبع نور است تغییر یافته یا ناقص؛
(6) محصول در طول حمل و نقل آسیب دیده یا گم شده است.
