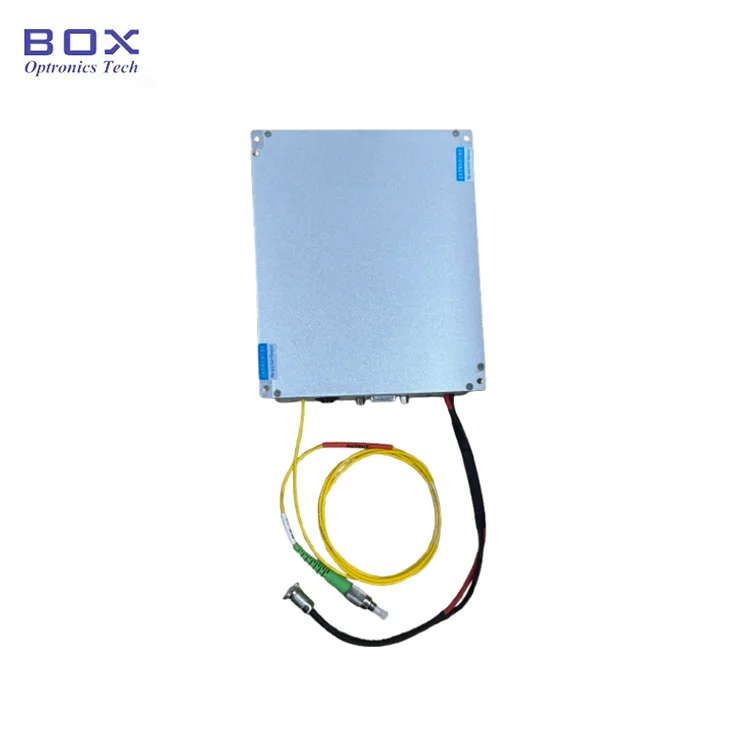

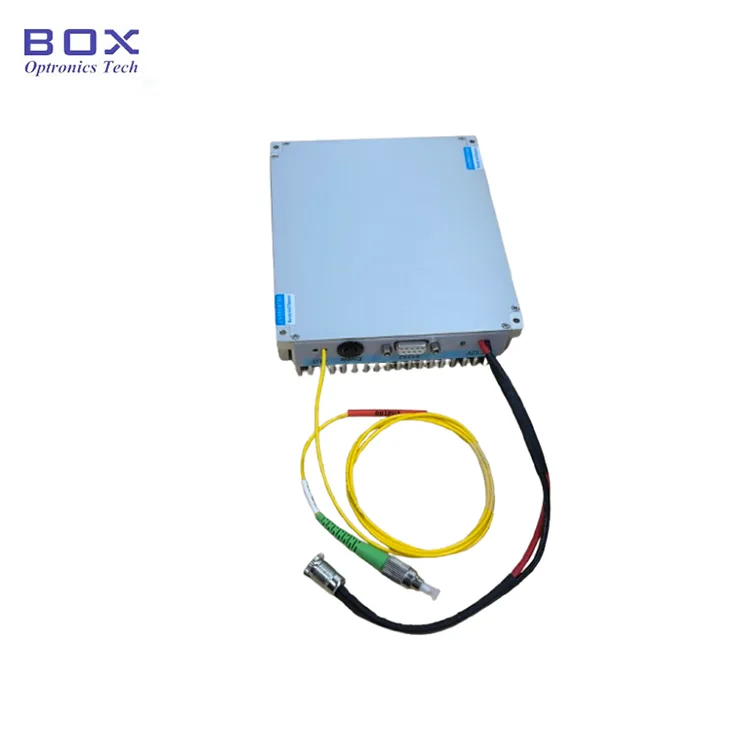

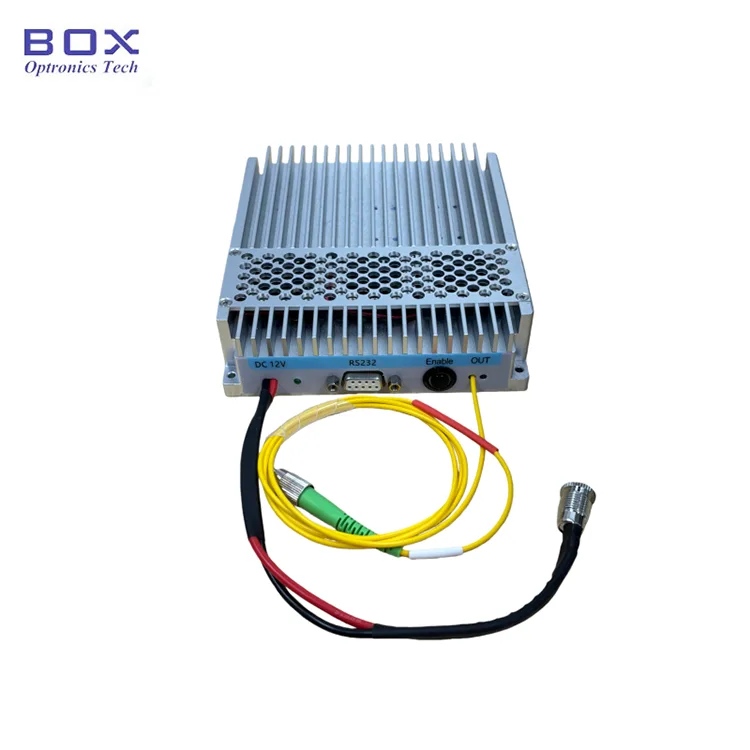

لیزر جفت شده فیبر 1550 نانومتری از لیزر دانه ای DFB همراه با یک ماژول نوری با قدرت بالا برای دستیابی به خروجی لیزر تک طول موج و پرقدرت استفاده می کند. دارای دقت طول موج بالا و نسبت سرکوب حالت جانبی بالا است. گزینه ها شامل فیبر تک حالته یا قطبش نگهدارنده است. این واحد توان خروجی بالایی را با جریان قابل تنظیم، انتشار نور فوری پس از روشن شدن، و عملکرد کاربر پسند ارائه می دهد، که آن را برای استفاده در آزمایشگاه توسط محققان ایده آل می کند.
|
پارامترها |
واحد |
ارزش ها |
یادداشت ها |
|||||
|
محدوده طول موج |
نانومتر |
1550 |
|
|||||
|
دقت طول موج |
نانومتر |
0.5± |
|
|||||
|
پهنای خط طیفی |
نانومتر |
≤0.1 |
|
|||||
|
نسبت سرکوب حالت جانبی (SMSR) |
دسی بل |
≥50 |
|
|||||
|
حالت عملیاتی |
- |
CW |
|
|||||
|
توان خروجی |
dBm |
30 |
33 |
37 |
40 |
41 |
43 |
1 ~ 20 وات |
|
محدوده تنظیم قدرت |
- |
10% ~ 100% |
|
|||||
|
ناپایداری قدرت نوری |
دسی بل |
≤±0.02 (15 دقیقه)؛ ≤±0.05 (8 ساعت) |
≤±0.5%؛ ≤±1.2٪ |
|||||
|
حالت قطبی شدن |
- |
تصادفی |
قطبش خطی |
|
||||
|
نسبت خاموشی قطبی (PER) |
دسی بل |
- |
≥23 |
|
||||
|
فیبر Pigtail و نوع رابط |
- |
SMF-28 |
PM1550 |
FC/APC |
||||
|
رابط ارتباطی |
- |
صفحه نمایش لمسی/DB9 زن (RS232) |
نیمکت |
|||||
|
DB9 Female (RS232) |
ماژول |
|||||||
|
منبع تغذیه |
- |
AC 100 ~ 240 ولت، <150 وات |
نیمکت |
|||||
|
DC 12V، <60W |
ماژول |
|||||||
|
ابعاد |
میلی متر |
30~33dBm: 255(W)×322(D)×115(H) |
B2 |
|||||
|
37~43dBm: 376(W)×340(D)×112(H) |
B3 |
|||||||
|
30~33dBm: 150(W)×125(D)×21.5(H) |
M21 |
|||||||
|
30~33dBm: 150(W)×125(D)×31.5(H) |
M31 |
|||||||
|
37~40dBm: 139(W)×235(D)×70(H) |
M70 |
|||||||
|
دمای عملیاتی |
℃ |
-5 ~ +55 |
|
|||||
|
رطوبت عملیاتی |
- |
0 تا 70 درصد |
|
|||||
● دانههای DFB + معماری مرحلهای با قدرت بالا که پهنای خط و قدرت را متعادل میکند.
● پایداری قدرت استثنایی برای عملیات مداوم طولانی مدت.
● گزینه های فیبر SM و PM برای یکپارچه سازی سیستم انعطاف پذیر.
● بسته های میز و ماژول برای آزمایشگاه و ادغام OEM.
● تنظیم مداوم توان 10٪ تا 100٪.
● آزمایش و تحقیق ارتباط نوری منسجم.
● اپتیک غیرخطی و تولید ابرپیوسته.
● منبع نور فرستنده LiDAR.
● پمپ کردن تقویت کننده فیبر و مشخصه یابی.

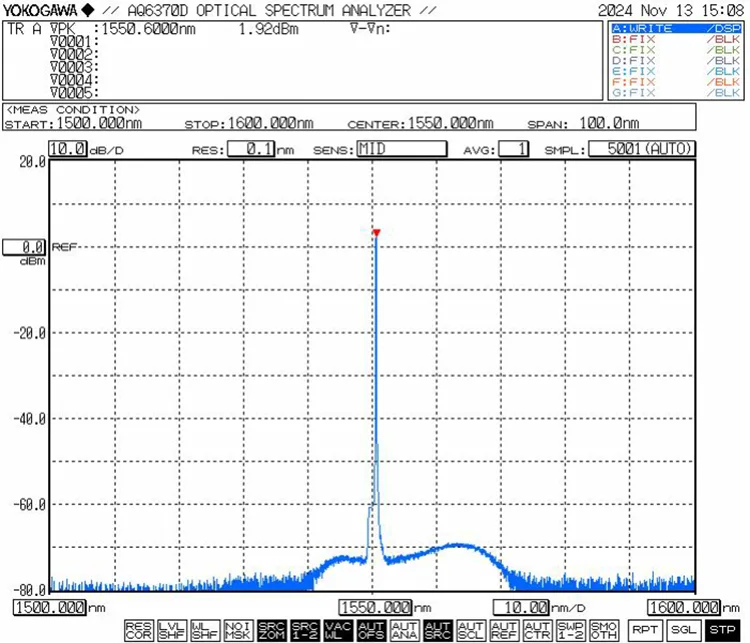

● منحنی مشخصه معمولی: λ= 1550 نانومتر، پهنای خط ≤3 مگاهرتز، Pavg= 20 وات

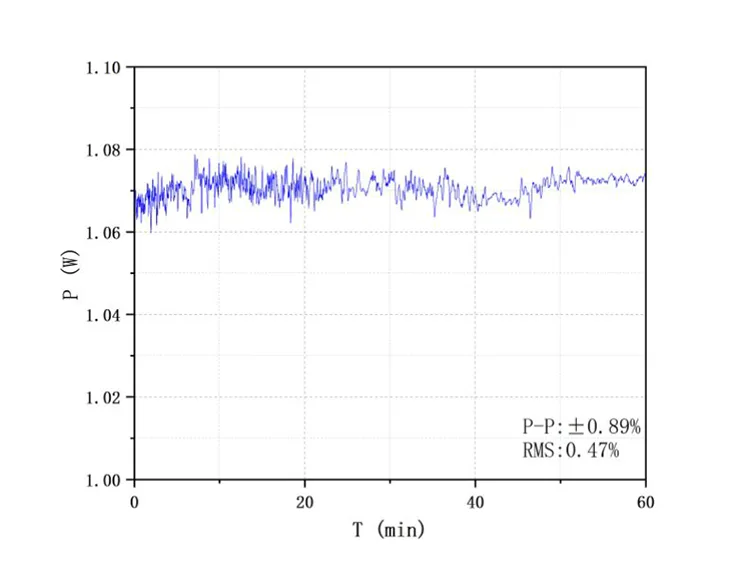

● پایداری توان و توان لیزر (تست پایداری نیرو@1W)

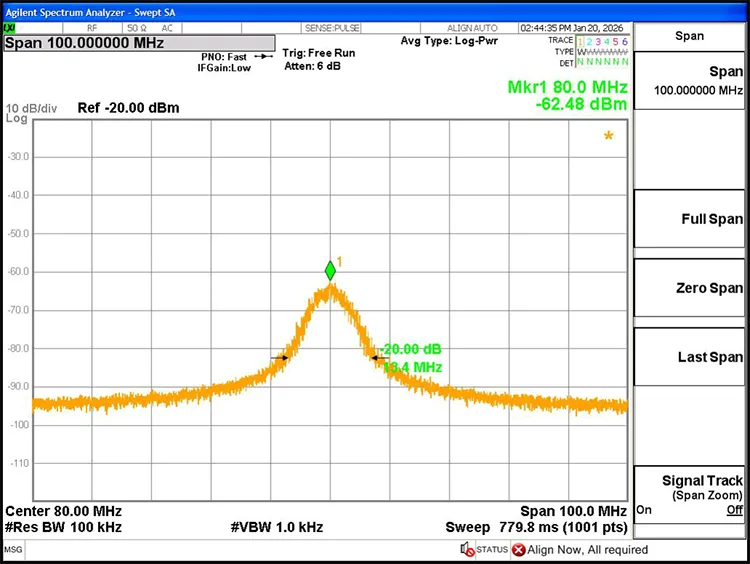

● Laser Linewidth@3dB: 0.67MHz
|
لیزر فیبر |
طول موج |
توان خروجی |
نوع فیبر |
بعد |
|
HFL |
-XXXX |
-XX |
XX |
-X |
|
|
1550:1550 نانومتر 1535 تا 1565 نانومتر |
30: 30dBm 33: 33dBm 37: 37dBm 40: 40dBm 41: 41dBm 43: 43dBm |
SM: SMF-28e PM: PM1550 |
M21: ماژول M31: ماژول M70: ماژول ب: نیمکت |
به عنوان مثال: HFL-1550-30-PM-M31
(اطلاعات سفارش: 1550 نانومتر لیزر جفت شده فیبر 1W، توان خروجی 1W (30dBm)، فیبر PM1550، بسته ماژول).
● شرایط نقل قول
(1) EXW
(2) DAP
(3) سایر موارد
● شرایط پرداخت
PayPal و T/T در دسترس هستند.
مرحله 1. باز کردن بسته بندی: قبل از مونتاژ، بررسی کنید که آیا تمام لوازم جانبی کامل هستند یا خیر.
● لوازم جانبی استاندارد
|
|
لوازم جانبی |
مقدار |
|
1 |
منبع نور (میزبان ماژول) |
1 |
|
2 |
کابل داده USB-RS485 DB9 |
1 |
|
3 |
آداپتور برق (اختیاری) |
1 |
|
4 |
گزارش تست محصول |
1 |
مرحله 2. منبع تغذیه: پورت برق از یک رابط استاندارد DC5.5×2.1mm استفاده می کند. فقط از آداپتور برق منطبق اصلی (DC5V یا DC12V) استفاده کنید. آداپتورهای برق نامناسب ممکن است به منبع نور آسیب برساند. یک کابل برق کانکتور U شکل برای اتصال به منبع تغذیه سوئیچ در صورت درخواست در زمان خرید موجود است.
مرحله 3. اتصال فیبر خروجی: درپوش گرد و غبار را از کانکتور فیبر بردارید، سطح انتهایی آن را از نظر آلودگی یا آسیب بررسی کنید و قبل از اتصال به سایر دستگاههای فیبر یا تجهیزات آزمایشی از تمیز بودن آن اطمینان حاصل کنید. برای مدلهای پرقدرت، اتصال فیوژن توصیه میشود.
Setp4. اتصال به رایانه میزبان: از کابل داده سریال USB-RS232 برای اتصال ماژول به رایانه استفاده کنید. برای فعال کردن ارتباط، درایور سریال اختصاصی (ارائه شده توسط Box Optronics) را نصب کنید. بدون درایور، نرم افزار میزبان نمی تواند به ماژول متصل شود.

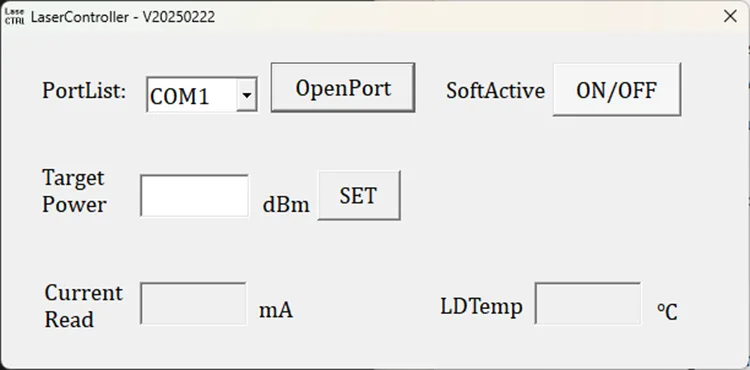

مرحله 5. نرم افزار کنترل: نرم افزار میزبان امکان تنظیم توان خروجی و کنترل خروجی لیزر را از طریق دکمه "SoftActive" فراهم می کند (نمودار رابط زیر را ببینید). نرم افزار تنظیم جریان پمپ، توان خروجی و وضعیت نظارت بر دما را نمایش می دهد
مرحله 6. پس از استفاده، روی دکمه بستن کلیک کنید، منبع تغذیه را خاموش کنید و اتصال فیبر را قطع کنید.
● برای جلوگیری از انباشته شدن گرد و غبار و آسیب به صفحه انتهایی، از وصل/کشیدن مکرر اتصالات فیبر خودداری کنید.

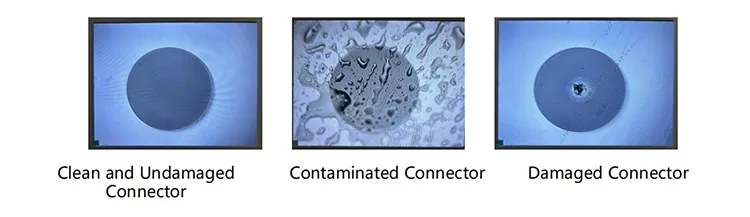

● کانکتورهای فیبر را با دستمالهای بدون پرز تمیز کنید و قبل از اتصال با یک آشکارساز فیبری سطح انتهایی بررسی کنید. همیشه فیبرها را بدون برق وصل یا جدا کنید تا از سوختن قسمت انتهایی جلوگیری کنید. کانکتورهای استفاده نشده را با درپوش های گرد و غبار بپوشانید.
● لطفاً در برابر رطوبت، گرد و غبار و خوردگی اقدامات احتیاطی انجام دهید. در جای خشک نگهداری کنید
● هنگام استفاده طولانی مدت، آن را روی یک هیت سینک قرار دهید.
تعمیر یا تعویض رایگان عیوب غیر انسانی در عرض 1 سال پس از خرید. خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه می شود. با این حال، Box Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر در دوره ضمانت برای خود محفوظ میدارد:
(1) خسارات ناشی از عوامل طبیعی (مانند رعد و برق، گرد و غبار) یا تأثیرات محیطی.
(2) عیبهای ناشی از عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسبهای گارانتی تغییر یافته یا ناقص روی بدنه.
(6) آسیب یا ضرر در حین حمل و نقل.
