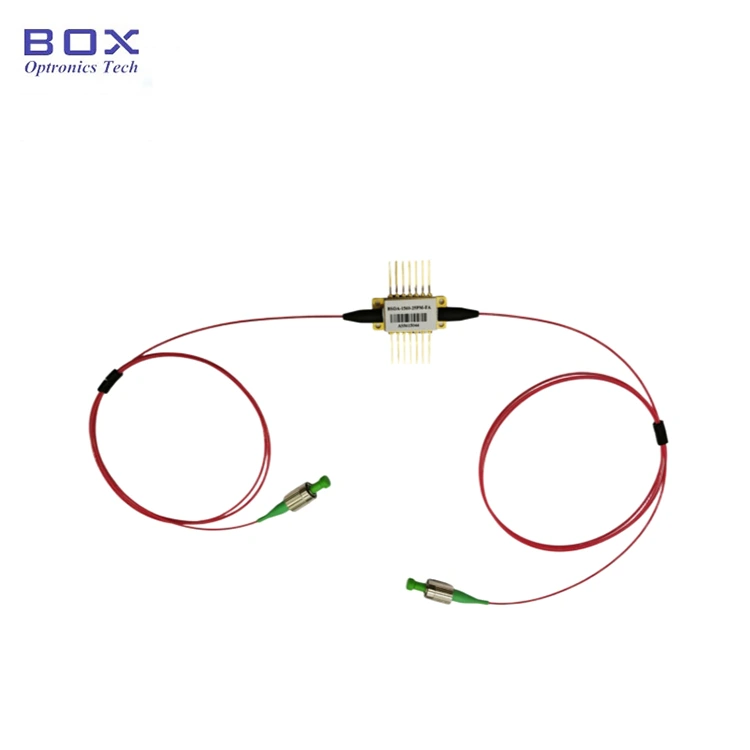

تقویت کننده نوری نیمه هادی 1060 نانومتری 15dBm (SOA) با بسته 14 پین پروانه راه حلی با کارایی بالا برای نوری ارائه می دهد تقویت در محدوده طول موج 1060 نانومتر با توان خروجی 15dBm و افزایش سیگنال 25dB، این SOA برای کاربرد در سوئیچ های نوری ایده آل است. OCT پزشکی و منابع فرکانس جاروب. اگر پین ها نیاز به لحیم کاری دارند، دمای لحیم کاری نباید بیش از 260 درجه سانتیگراد باشد و زمان لحیم کاری نباید بیش از 10 ثانیه باشد.
|
پارامتر |
نماد |
وضعیت |
حداقل |
تایپ کنید |
حداکثر |
واحد |
|
طول موج عملیاتی |
λPEAK |
25 ℃، پین = 0dBm |
- |
1060 |
- |
نانومتر |
|
طول موج مرکز ASE |
λASE |
25 ℃، IF = 400 میلی آمپر |
- |
1070 |
- |
نانومتر |
|
-3dB افزایش پهنای باند |
Δλ |
پین=-20dBm |
- |
50 |
- |
نانومتر |
|
توان نوری اشباع |
PMAX |
IF=400mA، PIN=5dBm@1060nm |
- |
15 |
- |
dBm |
|
افزایش سیگنال کوچک |
SSG |
IF = 400 میلی آمپر، پین=-25dBm@1060nm |
- |
25 |
- |
دسی بل |
|
وابسته به قطبش به دست آوردن |
PDG |
25 ℃، IF = 400 میلی آمپر |
20 |
- |
- |
دسی بل |
|
جریان عملیاتی |
اگر |
- |
- |
400 |
600 |
mA |
|
ولتاژ جلو |
VF |
- |
- |
- |
2.0 |
V |
|
شکل نویز |
NF |
25 ℃، IF = 400 میلی آمپر، @ 1060 نانومتر |
- |
8 |
10 |
دسی بل |
|
جریان TEC |
ITEC |
- |
- |
- |
1.8 |
A |
|
ولتاژ TEC |
VTEC |
- |
- |
- |
3.4 |
V |
|
مقاومت ترمیستور |
Rtherm |
T=25℃ |
9.5 |
10 |
10.5 |
KΩ |
|
جریان ترمیستور |
Itherm |
- |
- |
- |
5 |
mA |
|
توان کل |
P |
- |
- |
- |
4 |
W |
|
دمای کیس عملیاتی |
TOP |
I=اگر |
-10 |
- |
70 |
℃ |
|
دمای ذخیره سازی |
TS |
- |
-40 |
- |
85 |
℃ |
● SMF-28e فیبر با کانکتور FC/APC؛
● کم صدا شکل &وابستگی قطبش کم.
● 14 پین پکیج BTF با TEC، ترمیستور.
● جبران خسارت برای اتصال و سوئیچ فیبر نوری؛
● OCT پزشکی;
● منبع فرکانس جارو، قابل تنظیم لیزر

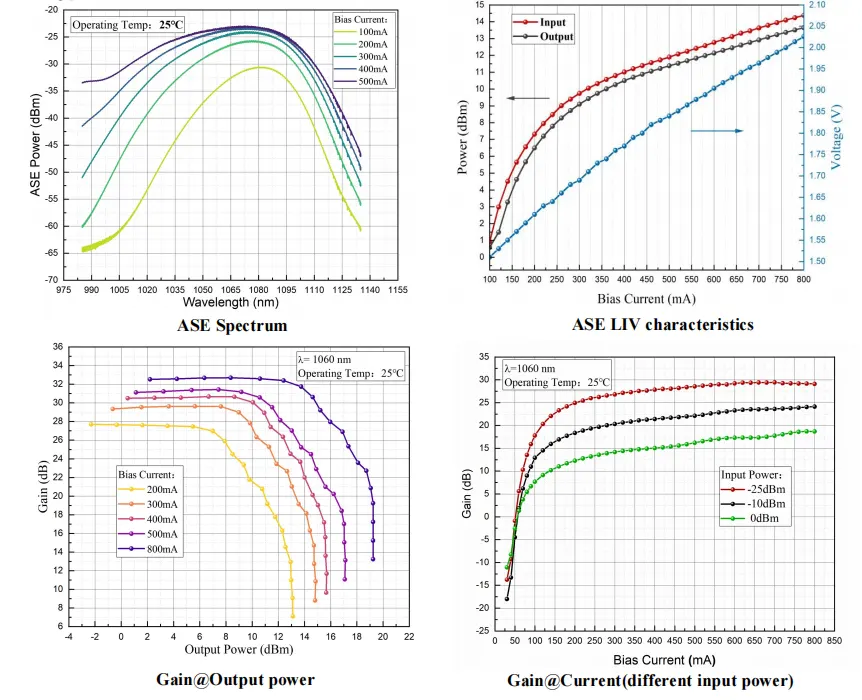

● منحنی مشخصه معمولی

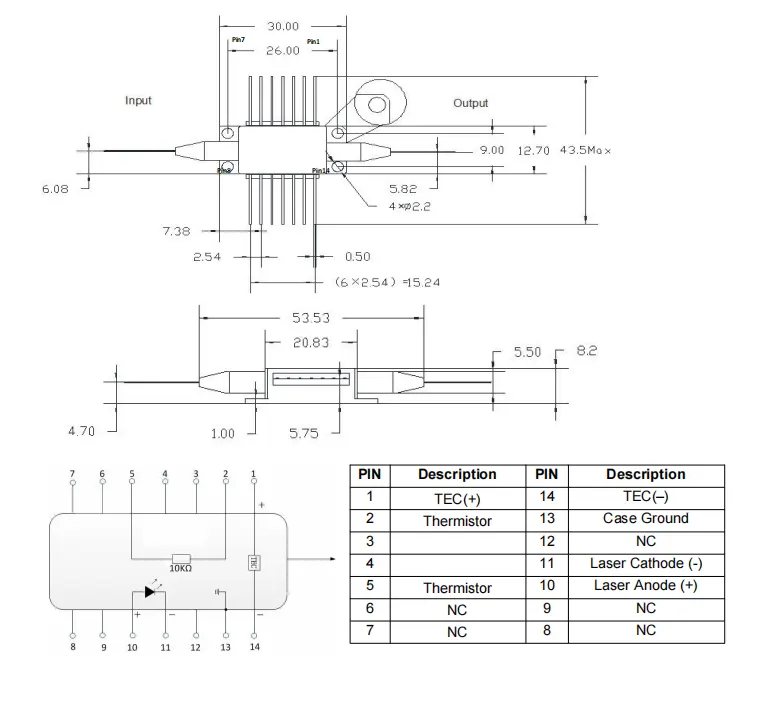

● طراحی بسته و تعریف PIN-OUT (واحد: میلیمتر) - 1060 نانومتر 15 دسیبلمتر تقویت کننده نوری نیمه هادی
|
نام |
طول موج |
به دست آوردن |
نوع فیبر |
رابط |
|
BSOA |
-XXXX |
-XX |
XX |
-XX |
|
SOA |
1060: 1060 نانومتر |
25:25 دسی بل |
SM:SMF-28e |
FA: FC/APC دیگر |
به عنوان مثال: BSOA-1060-25SM-FA
(اطلاعات سفارش: تقویت کننده نوری نیمه هادی 1060 نانومتری 15 دسی بل، 25 دسی بل افزایش سیگنال کوچک، قدرت نوری اشباع 15dBm، بسته پروانه ای 14 پین، با فیبر SM، کانکتور FC/APC).
برای سایر نیازهای سفارشی، لطفاً تماس بگیرید: sales06@boxoptronics.com
● شرایط نقل قول
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات
(3) دیگر
● شرایط پرداخت
PayPal و T/T در دسترس هستند.
حدود 10-15 روز کاری برای تولید طول می کشد. (در صورت وجود برخی در انبار هستند، سریعتر ارسال می شود.)
لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.
● فیبرهای نوری شکننده هستند. از فیبر برای کشیدن دستگاه استفاده نکنید. هنگام قرار دادن یا خارج کردن دستگاه از سوکت آن، به آن فشار وارد نکنید یا آستین واقع در پشت محفظه دستگاه را بکشید. برای دستگاه ها مجهز به کانکتورها، اطمینان حاصل کنید که هم دستگاه و هم کانکتور فیبر در حین نصب یا برداشتن به طور همزمان بلند می شوند.
● اگر پین ها نیاز به لحیم کاری دارند، دمای لحیم کاری نباید بیش از 260 درجه سانتیگراد باشد و زمان لحیم کاری نباید از 10 ثانیه تجاوز کند. خاص باید به موارد زیر توجه کرد: در طول فرآیند لحیم کاری، دستگاه باید در حالت بدون برق باشد و آهن لحیم کاری باید به درستی باشد زمین شده
● کار با لیزر در شرایط توان و دمای بیش از حد مشخصات ذکر شده در دیتاشیت پیری لیزر را تسریع می کند و باعث آسیب به دستگاه شود.
● دوره گارانتی:
تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
● مستثنیات از گارانتی رایگان:
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:
(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی
(2) نقص در عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.
(6) خسارت یا ضرر در حین حمل و نقل.
