تقویت کننده نوری نیمه هادی 1550 نانومتری 23dBm

Box Optronics یک تولید کننده و تامین کننده حرفه ای تقویت کننده های نوری نیمه هادی 1550 نانومتری 23dBm (SOA) در چین است. با سال‌ها تخصص در دستگاه‌های الکترونیک نوری، ما SOA را با طول‌موج‌ها و بهره‌های متعدد ارائه می‌کنیم و از برنامه‌های نوری در جبران خسارت برای اتصال فیبر نوری و سوئیچ‌ها، شبکه‌های فیبر نوری WDM و لیزرهای MOPA پشتیبانی می‌کنیم.

ارسال استعلام

توضیحات محصول

فهرست مطالب

1. معرفی 1550 نانومتر تقویت کننده نوری نیمه هادی 23dBm

2. مشخصات فنی

3. ویژگی های محصول

4. برنامه های کاربردی معمولی

5. جزئیات محصول

6. اطلاعات سفارش

7. برگه داده

8. شرایط قیمت و پرداخت

9. زمان سرب

10. یادداشت های عملیات

11. تضمین کیفیت و خدمات پس از فروش

معرفی محصول

این یک تقویت کننده نوری نیمه هادی 1550 نانومتری 23dBm است. با بسته پروانه ای 14 پین. دارای قدرت نوری اشباع 23dBm، 30~35dB افزایش سیگنال کوچک، پهنای باند به دست آوردن 100 نانومتر -3 دسی بل، و یکپارچه سازی TEC و ترمیستور برای یک طیف پایدار و صاف. مناسب برای جبران خسارت برای اتصالات و سوئیچ های فیبر نوری، شبکه های فیبر نوری WDM و MOPA لیزرها

محصول مشخصات

پارامتر	نماد	وضعیت	حداقل	تایپ کنید	حداکثر	واحد
طول موج عملیاتی	λPEAK	25 ℃، پین = 0dBm	-	1550	-	نانومتر
طول موج مرکز ASE	λASE	25 ℃، IF = 1000 میلی آمپر	-	1490	-	نانومتر
-3dB افزایش پهنای باند	Δλ	پین=-10dBm،IF=1000mA	-	100	-	نانومتر
توان نوری اشباع	PMAX	IF=1000mA، PIN=5dBm@1550nm	-	23	-	dBm
افزایش سیگنال کوچک	SSG	IF = 1000 میلی آمپر، پین=-25dBm@1550nm	30	35	-	دسی بل
جریان عملیاتی	اگر	-	-	1000	1200	mA
ولتاژ جلو	VF	-	-	2.4	2.6	V
شکل نویز	NF	25 ℃، IF = 1000 میلی آمپر، @ 1550 نانومتر	-	6	8	دسی بل
نسبت خاموشی خاموش	ER	IF=1000mA/IF=0mA، PIN=0dBm	-	35	-	دسی بل
جریان TEC	ITEC	-	-	-	1.8	A
ولتاژ TEC	VTEC	-	-	-	3.4	V
مقاومت ترمیستور	Rtherm	T=25℃	9.5	10	10.5	KΩ
جریان ترمیستور	Itherm	-	-	-	5	mA
توان کل	P	-	-	-	4	W
دمای کیس عملیاتی	TOP	I=اگر	-10	-	70	℃
دمای ذخیره سازی	TS	-	-40	-	85	℃

محصول ویژگی ها

● 40 گرم و شاتر یا مدولاسیون مسدودکننده باند C 100G.

● کم صدا شکل &وابستگی قطبش کم.

● 14 پین پکیج BTF با TEC و ترمیستور.

محصول برنامه های کاربردی

● جبران خسارت برای اتصال و سوئیچ فیبر نوری؛

● فیبر نوری WDM شبکه ها؛

● MOPA (اسیلاتور اصلی تقویت کننده قدرت) لیزر.

محصول جزئیات

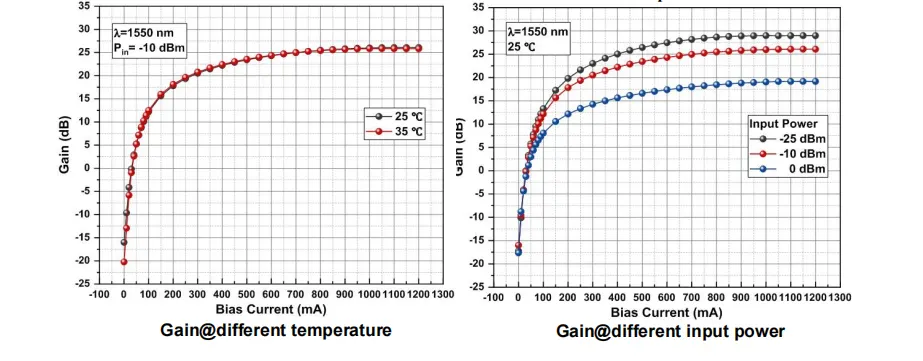

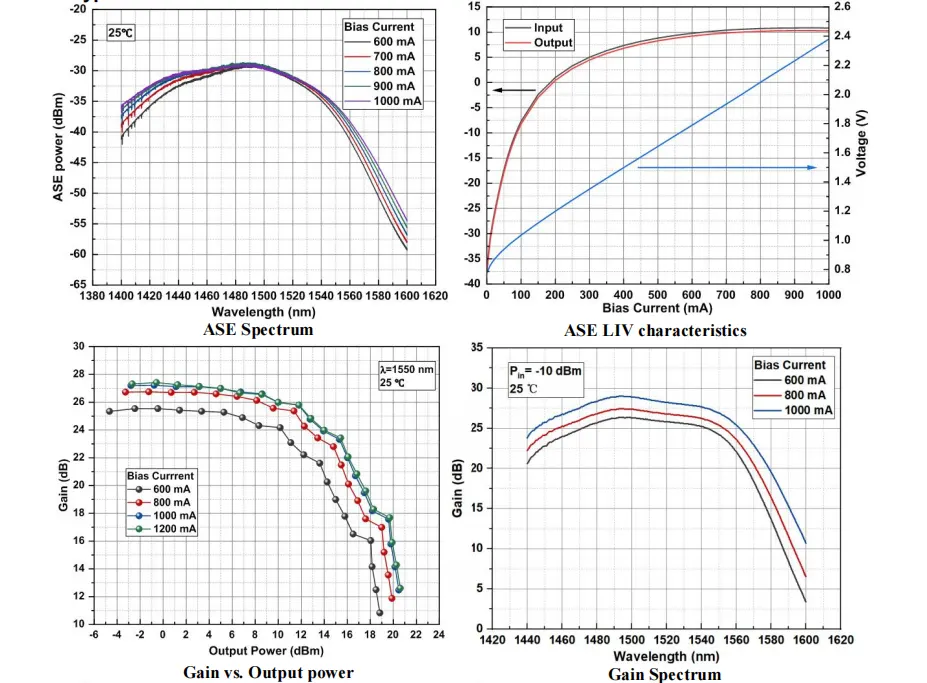

● منحنی مشخصه معمولی

1550nm 23dBm Semiconductor Optical Amplifier

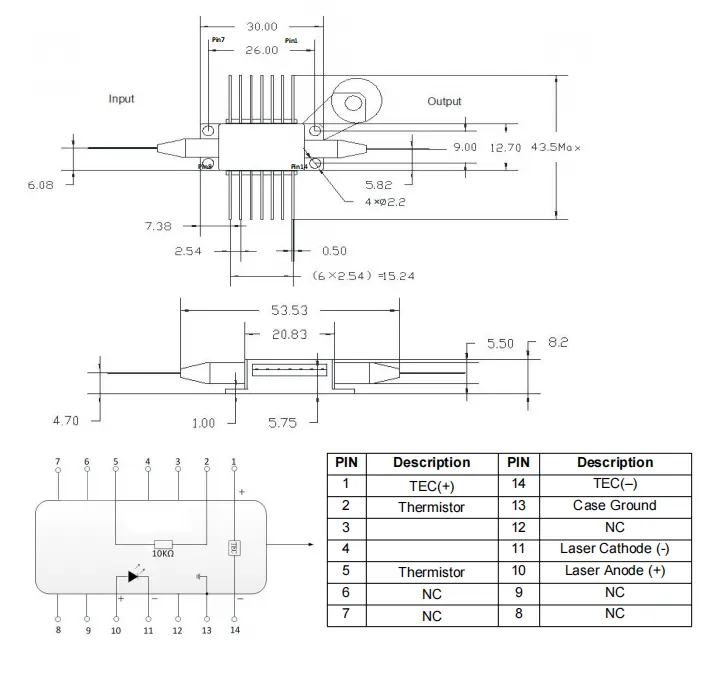

● طراحی بسته و تعریف PIN-OUT (واحد: میلی متر) - 1550 نانومتر 23dBm تقویت کننده نوری نیمه هادی

1550nm 23dBm Semiconductor Optical Amplifier

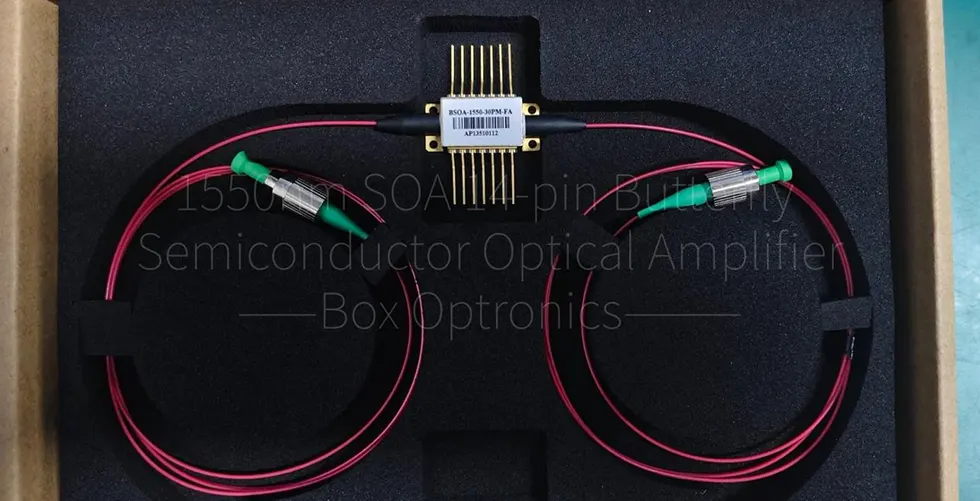

● نمونه بسته بندی

	لوازم جانبی	مقدار
1	تقویت کننده نوری نیمه هادی 1550 نانومتری 23dBm	1
2	گزارش تست محصول	1

1550nm 23dBm Semiconductor Optical Amplifier

*دستگاه مستقل؛ بدون داخلی درایور (ادغام بسته ماژول با درایور اختیاری است).

سفارش دادن اطلاعات

نام

طول موج

به دست آوردن

نوع فیبر

رابط

BSOA

-XXXX

-XX

SOA

1550: 1550 نانومتر

35:35 دسی بل

30:30 دسی بل

25:25 دسی بل

SM:SMF-28e

PM: PM1550

FA: FC/APC

دیگر

به عنوان مثال: BSOA-1550-35PM-FA

(اطلاعات سفارش: تقویت کننده نوری نیمه هادی 1550 نانومتری 23dBm، 30~35dB افزایش سیگنال کوچک، قدرت نوری اشباع 23dBm، بسته پروانه ای 14 پین، با فیبر SM Hi1060، کانکتور FC/APC).

برای سایر نیازهای سفارشی، لطفاً تماس بگیرید: sales06@boxoptronics.com

برگه داده

شرایط نقل قول و پرداخت

● شرایط نقل قول

(1) EXW:

اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.

(2) DAP:

اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات

● شرایط پرداخت

PayPal و T/T در دسترس هستند.

زمان سرب

حدود 10-15 روز کاری برای تولید طول می کشد. (در صورت وجود برخی در انبار هستند، سریعتر ارسال می شود.)

لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.

عملیات یادداشت ها

● هنگام کار، این دستگاه یک پرتو لیزر با شدت بالا ساطع می کند. انجام دهید مستقیماً به قسمت انتهایی فیبر نگاه نکنید، زیرا انجام این کار ممکن است باعث آسیب چشم شود.

● این دستگاه به الکترواستاتیک حساس است. بنابراین، پایبندی دقیق اقدامات حفاظتی ضد الکتریسیته ساکن در طول بسته بندی مورد نیاز است، حمل و نقل و استفاده علاوه بر این، اقدامات احتیاطی برای پیشگیری باید انجام شود نوسانات منبع تغذیه، زیرا عدم انجام این کار ممکن است منجر به آسیب دائمی به منبع تغذیه شود دستگاه (به عنوان مثال، اطمینان از اتصال زمین مناسب تجهیزات و پوشیدن ضد الکتریسیته ساکن بند مچ دست).

● فیبرهای نوری شکننده هستند. از فیبر برای کشیدن دستگاه استفاده نکنید. هنگام قرار دادن یا خارج کردن دستگاه از سوکت آن، به آن فشار وارد نکنید یا آستین واقع در پشت محفظه دستگاه را بکشید. برای دستگاه ها مجهز به کانکتورها، اطمینان حاصل کنید که هم دستگاه و هم کانکتور فیبر در حین نصب یا برداشتن به طور همزمان بلند می شوند.

● قبل از روشن کردن تمام قطعات، ابتدا کولر را فعال کنید، و سپس برای جلوگیری از گرم شدن بیش از حد تراشه، مراحل افزایش قدرت را ادامه دهید اضافه بار

تضمین کیفیت و خدمات پس از فروش

● دوره گارانتی:

تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.

● مستثنیات از گارانتی رایگان:

در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، Box Optronics این حق را برای خود محفوظ می دارد که از خدمات تعمیر رایگان در موارد زیر خودداری کند دوره گارانتی:

(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی

(2) نقص در عملکرد نادرست کاربر.

(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.

(4) جداسازی، اصلاح یا تعمیر غیرمجاز.

(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.

(6) خسارت یا ضرر در حین حمل و نقل.
