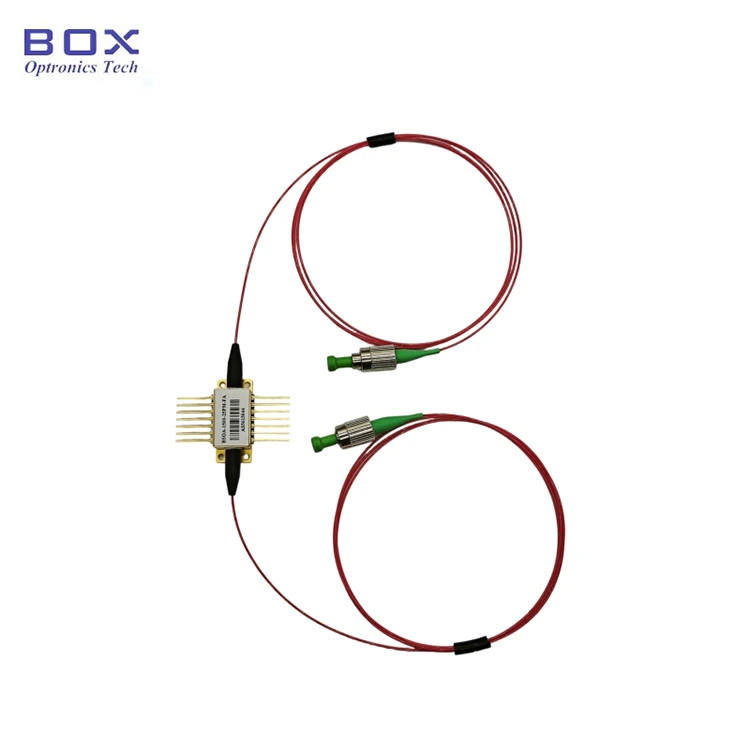

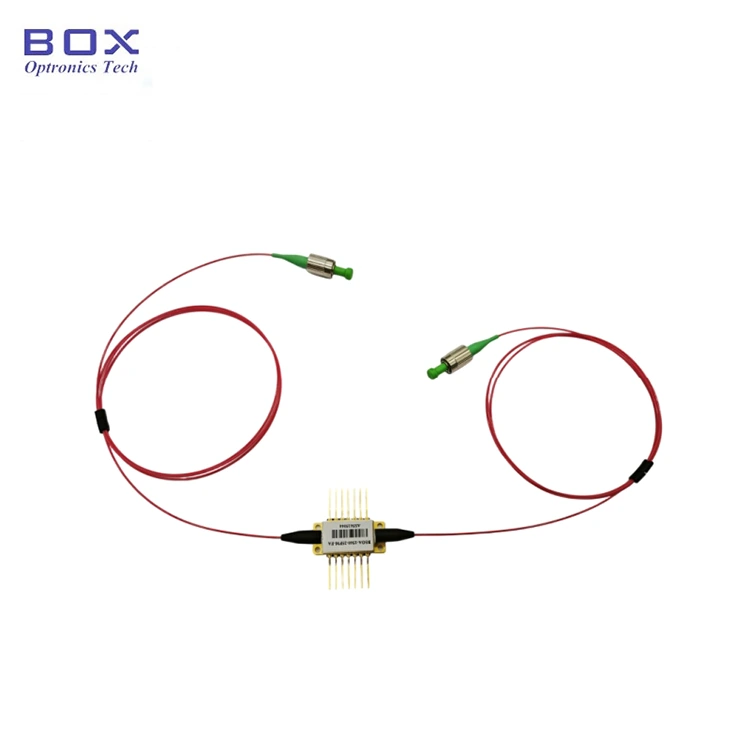

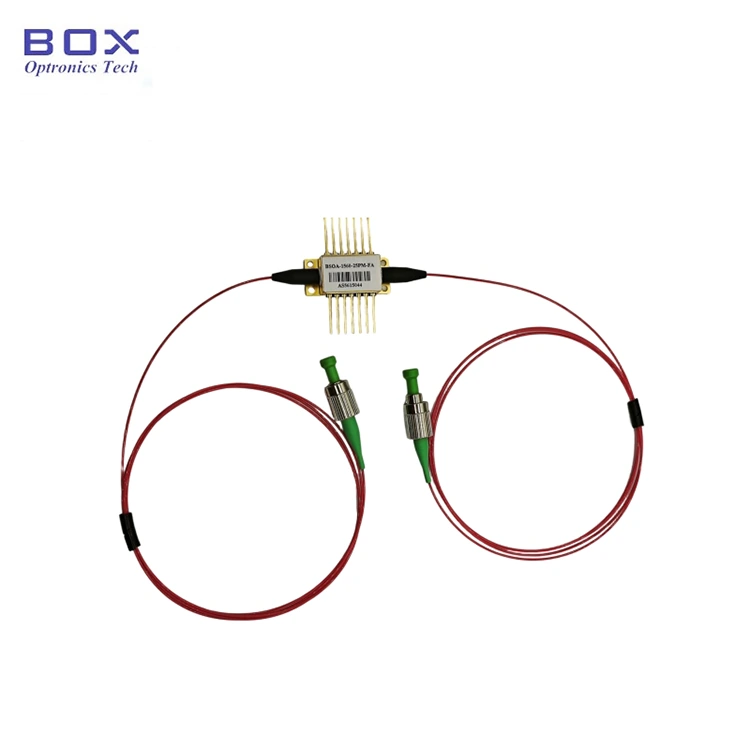

این یک تقویت کننده نوری نیمه هادی 1270 نانومتری 10dBm است. با بسته پروانه ای 14 پین. دارای قدرت نوری اشباع 10 ~ 13dBm، 18 دسی بل افزایش سیگنال کوچک، بیش از 60 نانومتر -3 دسی بل پهنای باند، و یکپارچه سازی TEC و ترمیستور برای یک طیف پایدار و صاف. مناسب برای جبران خسارت برای اتصالات و سوئیچ های فیبر نوری، شبکه های فیبر نوری WDM و MOPA لیزرها
|
پارامتر |
نماد |
وضعیت |
حداقل |
تایپ کنید |
حداکثر |
واحد |
|
طول موج عملیاتی |
λPEAK |
25 ℃، پین = 0dBm |
- |
1270 |
- |
نانومتر |
|
طول موج مرکز ASE |
λASE |
25 ℃، IF = 120 میلی آمپر |
- |
1260 |
- |
نانومتر |
|
-3dB افزایش پهنای باند |
Δλ |
پین=-20dBm |
60 |
- |
- |
نانومتر |
|
توان نوری اشباع |
PMAX |
IF=120mA، PIN=5dBm@1270nm |
10 |
- |
13 |
dBm |
|
افزایش سیگنال کوچک |
SSG |
IF = 120 میلی آمپر، پین=-25dBm@1270nm |
- |
18 |
- |
دسی بل |
|
انقراض قطبی شدن نسبت |
PDG |
25 ℃، IF = 120 میلی آمپر |
- |
0.5 |
1.0 |
دسی بل |
|
جریان عملیاتی |
اگر |
- |
- |
120 |
250 |
mA |
|
ولتاژ جلو |
VF |
- |
- |
1.2 |
1.4 |
V |
|
شکل نویز |
NF |
25 ℃، IF = 120 میلی آمپر، @1270 نانومتر |
- |
8 |
10 |
دسی بل |
|
جریان TEC |
ITEC |
- |
- |
- |
1.8 |
A |
|
ولتاژ TEC |
VTEC |
- |
- |
- |
3.4 |
V |
|
مقاومت ترمیستور |
Rtherm |
T=25℃ |
9.5 |
10 |
10.5 |
KΩ |
|
جریان ترمیستور |
Itherm |
- |
- |
- |
5 |
mA |
|
توان کل |
P |
- |
- |
- |
4 |
W |
|
دمای کیس عملیاتی |
TOP |
I=اگر |
-10 |
- |
70 |
℃ |
|
دمای ذخیره سازی |
TS |
- |
-40 |
- |
85 |
℃ |
● 40 گرم و شاتر یا مدولاسیون مسدودکننده باند C 100G.
● کم صدا شکل &وابستگی قطبش کم.
● 14 پین پکیج BTF با TEC و ترمیستور.
● جبران خسارت برای اتصال و سوئیچ فیبر نوری؛
● فیبر نوری WDM شبکه ها؛
● MOPA (اسیلاتور اصلی تقویت کننده قدرت) لیزر.

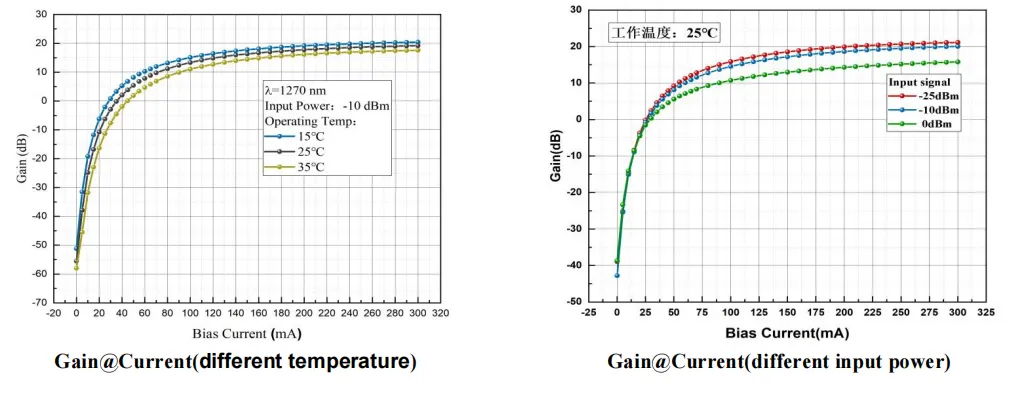

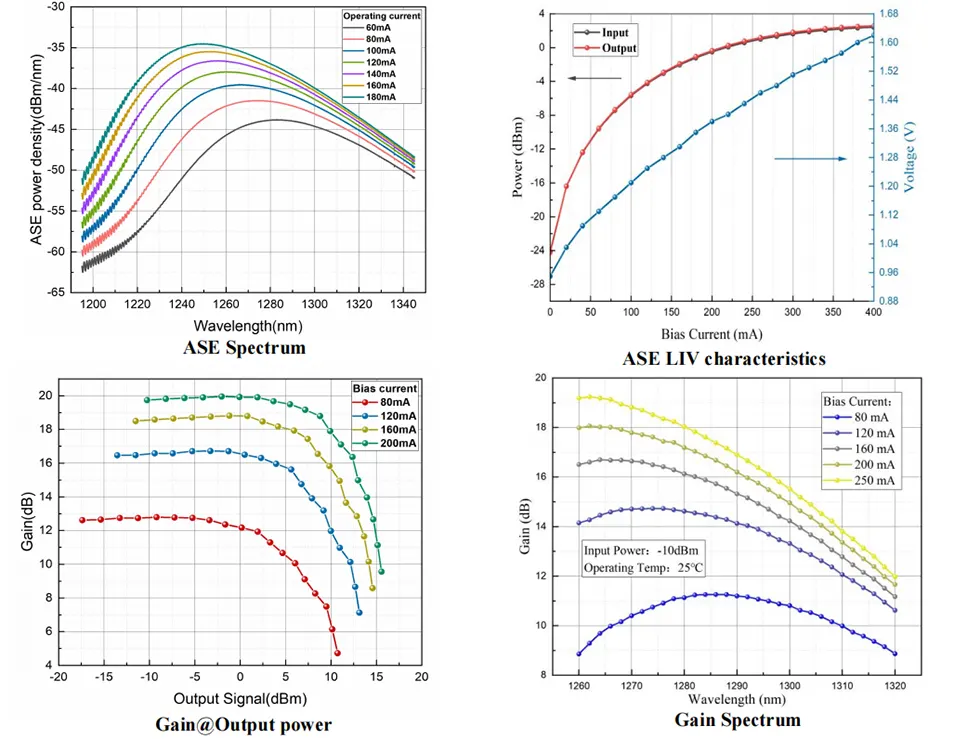

● منحنی مشخصه معمولی

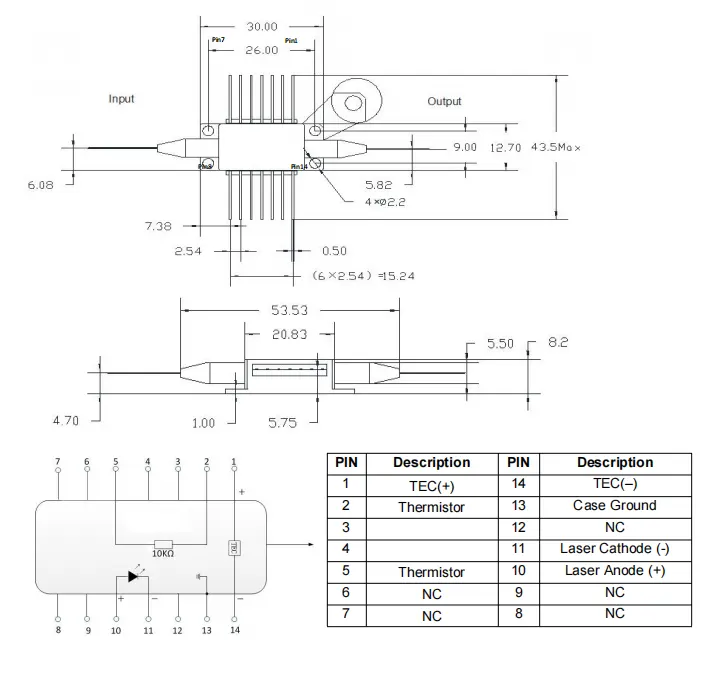

● طراحی بسته و تعریف PIN-OUT (واحد: میلی متر) - 1270 نانومتر 10 دسی بل متر تقویت کننده نوری نیمه هادی
|
نام |
طول موج |
به دست آوردن |
نوع فیبر |
رابط |
|
BSOA |
-XXXX |
-XX |
XX |
-XX |
|
SOA |
1270: 1270 نانومتر |
18:18 دسی بل |
SM:SMF-28e |
FA: FC/APC دیگر |
به عنوان مثال: BSOA-1270-18SM-FA
(اطلاعات سفارش: تقویت کننده نوری نیمه هادی 1270 نانومتری 10 دسی بل، 18 دسی بل افزایش سیگنال کوچک، قدرت نوری اشباع 10 ~ 13dBm، بسته پروانه ای 14 پین، با فیبر SM Hi1060، کانکتور FC/APC).
برای سایر نیازهای سفارشی، لطفاً تماس بگیرید: sales06@boxoptronics.com
● شرایط نقل قول
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات
(3) دیگر
● شرایط پرداخت
PayPal و T/T در دسترس هستند.
حدود 10-15 روز کاری برای تولید طول می کشد. (در صورت وجود برخی در انبار هستند، سریعتر ارسال می شود.)
لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.
● هنگام کار، این دستگاه یک پرتو لیزر با شدت بالا ساطع می کند. انجام دهید مستقیماً به قسمت انتهایی فیبر نگاه نکنید، زیرا انجام این کار ممکن است باعث آسیب چشم شود.
● این دستگاه به الکترواستاتیک حساس است. بنابراین، پایبندی دقیق اقدامات حفاظتی ضد الکتریسیته ساکن در طول بسته بندی مورد نیاز است، حمل و نقل و استفاده علاوه بر این، اقدامات احتیاطی برای پیشگیری باید انجام شود نوسانات منبع تغذیه، زیرا عدم انجام این کار ممکن است منجر به آسیب دائمی به منبع تغذیه شود دستگاه (به عنوان مثال، اطمینان از اتصال زمین مناسب تجهیزات و پوشیدن ضد الکتریسیته ساکن بند مچ دست).
● فیبرهای نوری شکننده هستند. از فیبر برای کشیدن دستگاه استفاده نکنید. هنگام قرار دادن یا خارج کردن دستگاه از سوکت آن، به آن فشار وارد نکنید یا آستین واقع در پشت محفظه دستگاه را بکشید. برای دستگاه ها مجهز به کانکتورها، اطمینان حاصل کنید که هم دستگاه و هم کانکتور فیبر در حین نصب یا برداشتن به طور همزمان بلند می شوند.
● اگر پین ها نیاز به لحیم کاری دارند، دمای لحیم کاری نباید بیش از 260 درجه سانتیگراد باشد و زمان لحیم کاری نباید از 10 ثانیه تجاوز کند. خاص باید به موارد زیر توجه کرد: در طول فرآیند لحیم کاری، دستگاه باید در حالت بدون برق باشد و آهن لحیم کاری باید به درستی باشد زمین شده
● دوره گارانتی:
تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
● مستثنیات از گارانتی رایگان:
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:
(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی
(2) نقص در عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.
(6) خسارت یا ضرر در حین حمل و نقل.
