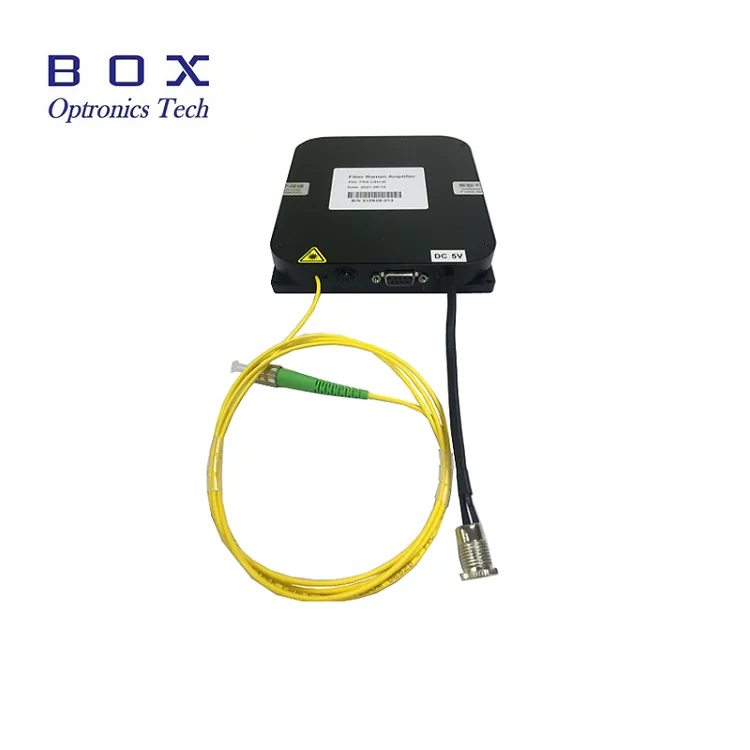

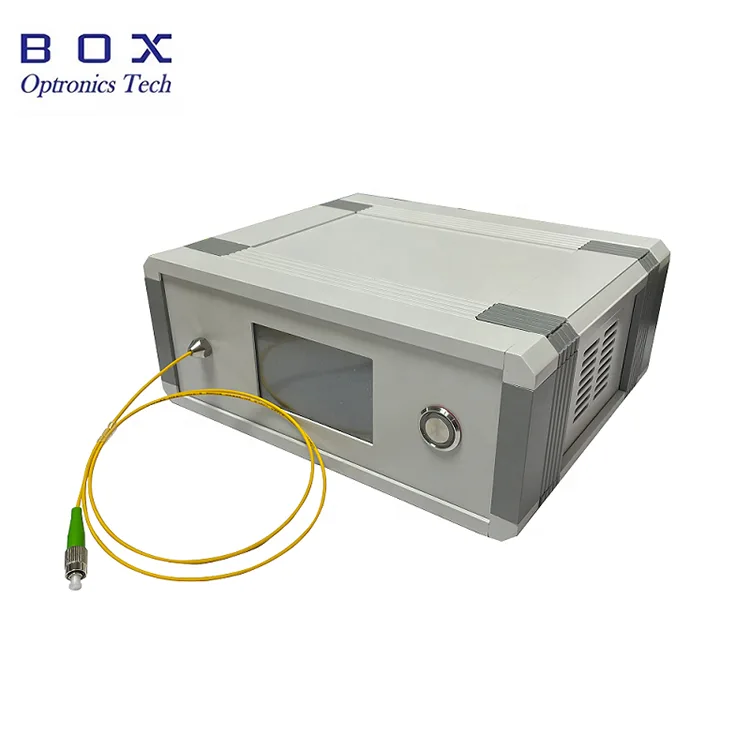

منبع نور باند پهن SLD 1310 نانومتری انتشار باند پهن پایدار و کم انسجام را با عرض طیفی معمولاً بیش از 30 نانومتر و توان خروجی در 1/3/10/15 میلیوات ارائه میکند. کوپلینگ فیبر SMF-28e یا PM، امواج طیفی کم و بسته فشرده آن را برای سنجش فیبر نوری، تصویربرداری OCT و اندازهگیریهای نوری دقیق ایدهآل میکند. این منبع نور باند پهن SLD برای ارتباطات نوری، تصویربرداری زیست پزشکی و کاربردهای تست دستگاه فیبر نوری بهینه شده است.
|
پارامترها |
واحد |
ارزش |
توجه داشته باشید |
|
طول موج عملیاتی |
نانومتر |
1310 |
± 20 |
|
توان خروجی |
میلی وات |
1/3/10/15 |
قابل تنظیم |
|
پهنای باند |
نانومتر |
> 30 |
|
|
ایزولاتور نوری |
دسی بل |
با |
|
|
ثبات کوتاه مدت |
دسی بل |
≤±0.02/15 دقیقه |
|
|
ثبات دراز مدت |
دسی بل |
≤±0.05/8 ساعت |
|
|
اتصال فیبر |
- |
FC/APC |
|
|
نوع فیبر |
- |
فیبر SMF-28e/PM |
|
|
زوال عقل
|
میلی متر |
195 (W)×220 (D)×120 (H) |
نیمکت |
|
70 (W)×90 (D)×18 (H) |
ماژول |
||
|
125 (W)×150 (D)×20 (H) |
ماژول |
||
|
ورودی برق
|
V |
AC 110 ~ 240 ولت |
نیمکت |
|
DC 5V/4A |
ماژول |
||
|
رابط ارتباطی |
- |
DB9 Female (RS232) |
|
|
دمای عملیاتی |
℃ |
-5 ~ +55 |
|
|
دمای ذخیره سازی |
℃ |
-40 ~ +85 |
|
● 1/3/10/15mW سطوح توان چندگانه در دسترس برای مطابقت با نیازهای مختلف؛l
● طیف گسترده.
● امواج طیفی کم.
● بسته بندی و اندازه سفارشی.
● سنجش فیبر نوری.
● تصویربرداری پزشکی.
● اندازه گیری دقیق.
● تست دستگاه فیبر نوری.

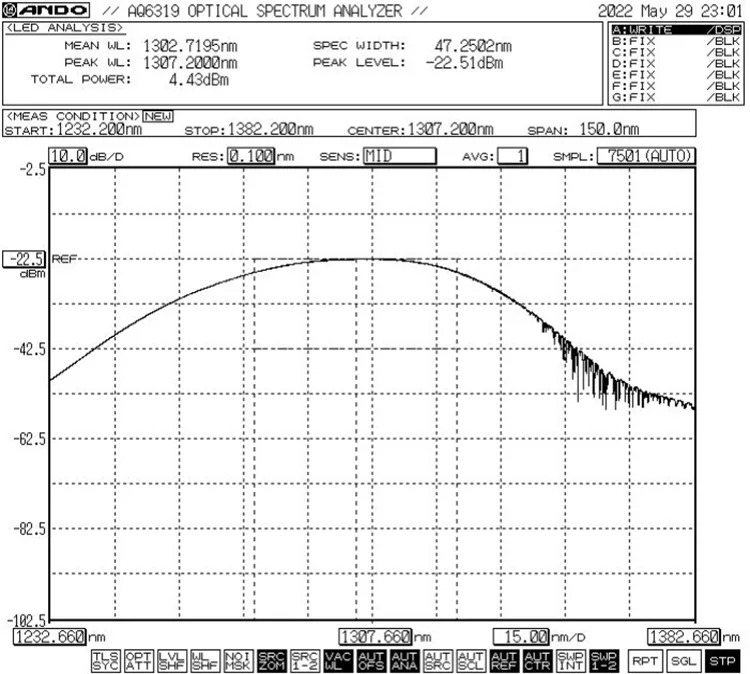

● مرجع طیفی: -3dB پهنای باند Min.30nm

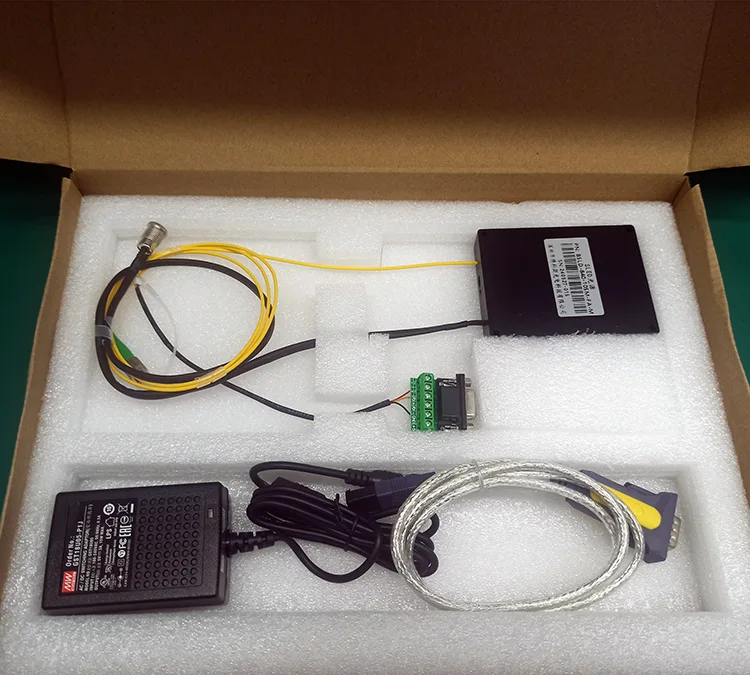

● لوازم جانبی استاندارد
|
|
لوازم جانبی |
مقدار |
|
1 |
منبع نور (میزبان ماژول) |
1 |
|
2 |
کابل داده USB-RS485 DB9 |
1 |
|
3 |
کابل پورت سبز |
1 |
|
4 |
آداپتور برق (اختیاری) |
1 |
|
5 |
گزارش تست محصول |
1 |
|
پارامترها |
واحد |
ارزش |
توجه داشته باشید |
|
طول موج عملیاتی |
نانومتر |
1310 |
± 20 |
|
توان خروجی |
میلی وات |
1/3/10/15 |
قابل تنظیم |
|
پهنای باند |
نانومتر |
> 30 |
|
|
ایزولاتور نوری |
دسی بل |
با |
|
|
ثبات کوتاه مدت |
دسی بل |
≤±0.02/15 دقیقه |
|
|
ثبات دراز مدت |
دسی بل |
≤±0.05/8 ساعت |
|
|
اتصال فیبر |
- |
FC/APC |
|
|
نوع فیبر |
- |
فیبر SMF-28e/PM |
|
|
زوال عقل
|
میلی متر |
195 (W)×220 (D)×120 (H) |
نیمکت |
|
70 (W)×90 (D)×18 (H) |
ماژول |
||
|
125 (W)×150 (D)×20 (H) |
ماژول |
||
|
ورودی برق
|
V |
AC 110 ~ 240 ولت |
نیمکت |
|
DC 5V/4A |
ماژول |
||
|
رابط ارتباطی |
- |
DB9 Female (RS232) |
|
|
دمای عملیاتی |
℃ |
-5 ~ +55 |
|
|
دمای ذخیره سازی |
℃ |
-40 ~ +85 |
|
به عنوان مثال: BSLD-1310-10SM-FA-M
(اطلاعات سفارش: منبع نور SLD Broadband 1310nm، توان خروجی 10mW، فیبر SM، با کانکتور FC/APC، بسته ماژول).
● شرایط نقل قول
(1) EXW
(2) DAP
(3) دیگر
● شرایط پرداخت
PayPal و T/T در دسترس هستند.
مرحله 1. باز کردن بسته بندی: قبل از مونتاژ، بررسی کنید که آیا تمام لوازم جانبی کامل هستند یا خیر.
مرحله 2. منبع تغذیه: متصل به منبع تغذیه سوئیچینگ DC یا منبع تغذیه تنظیم شده که نیازهای منبع تغذیه آنها را برآورده می کند. فقط از آداپتور برق منطبق اصلی (DC5V یا DC12V) استفاده کنید. آداپتورهای برق نامناسب ممکن است به منبع نور آسیب برساند. (آداپتور برق مطابق با استانداردهای ولتاژ محلی عرضه می شود.)
مرحله 3. اتصال فیبر خروجی: درپوش گرد و غبار را در کانکتور فیبر یا فلنج باز کنید، صفحه انتهایی فیبر را بررسی کنید و فیبر را وصل کنید یا فیبر را به دستگاه یا برق سنج متصل کنید تا پس از اطمینان از عدم وجود آلودگی و آسیب، آزمایش شود.
Setp4. اتصال به کامپیوتر میزبان: از کابل پورت سبز و کابل داده USB-RS485 DB9 برای اتصال منبع نور SLD Broadband 1310nm و کامپیوتر استفاده کنید. کامپیوتر ابتدا باید یک درایور پورت سریال اختصاصی نصب کند تا کابل داده پورت سریال USB-RS485 را شناسایی کند، در غیر این صورت نرم افزار کامپیوتر میزبان و ماژول منبع نور نمی توانند به درستی متصل شوند و ارتباط برقرار کنند. لطفا درایور را از Box Optronics بخواهید.

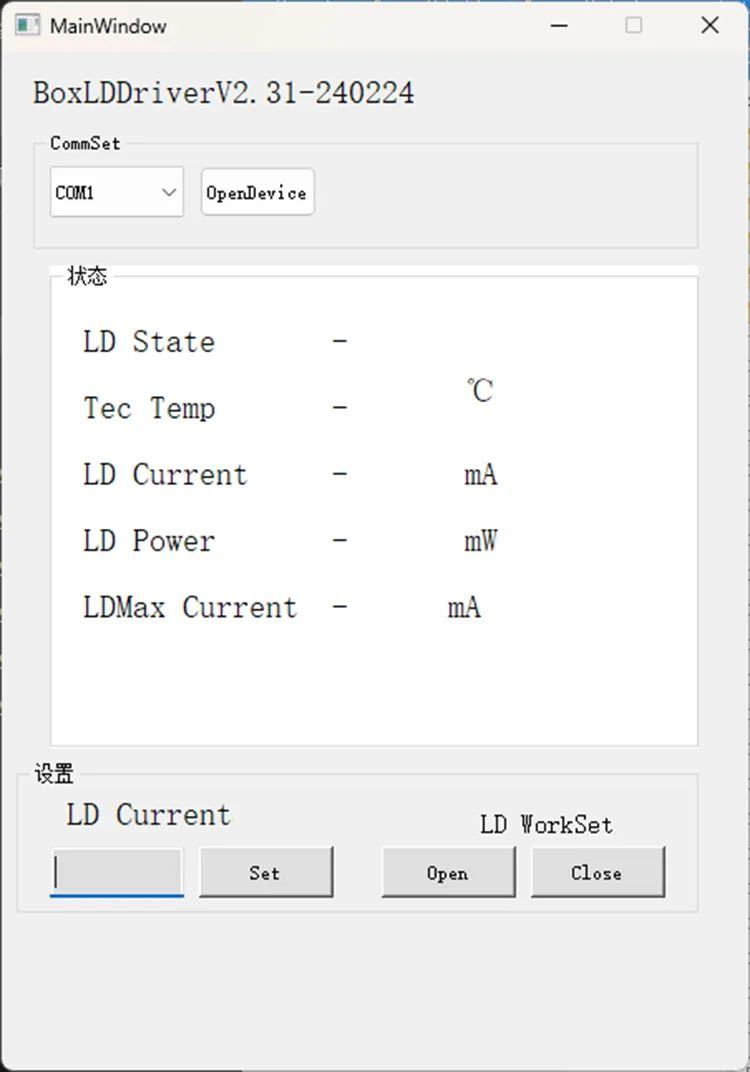

مرحله 5. نرم افزار کنترل: Box Optronics دستور سریال یا نرم افزار PC را برای کنترل جریان LD منبع نور 1310 نانومتری SLD Broadband ارائه می دهد. پورت صحیح را انتخاب کنید، جریان را تنظیم کنید، سپس روی دکمه باز کردن کلیک کنید. (برای جلوگیری از آسیب، جریان درایو را به آرامی در عملیات اولیه افزایش دهید. بلافاصله جریان کامل را اعمال نکنید.)
مرحله 6. پس از استفاده، روی دکمه بستن کلیک کنید، منبع تغذیه را خاموش کنید و اتصال فیبر را قطع کنید.
● کانکتورهای فیبر را با یک دستمال مرطوب بدون پرز تمیز کنید و قبل از اتصال با یک آشکارساز فیبری انتهایی بررسی کنید. همیشه فیبرها را بدون برق وصل یا جدا کنید تا از سوختن قسمت انتهایی جلوگیری شود. کانکتورهای فیبر نوری باید با درپوش های گرد و غبار پوشانده شوند.
● برای جلوگیری از تجمع گرد و غبار و آسیب به صفحه انتهایی، از وصل/کشیدن مکرر کانکتورهای فیبر خودداری کنید.
● لطفاً در برابر رطوبت، گرد و غبار و خوردگی اقدامات احتیاطی انجام دهید. در جای خشک نگهداری کنید

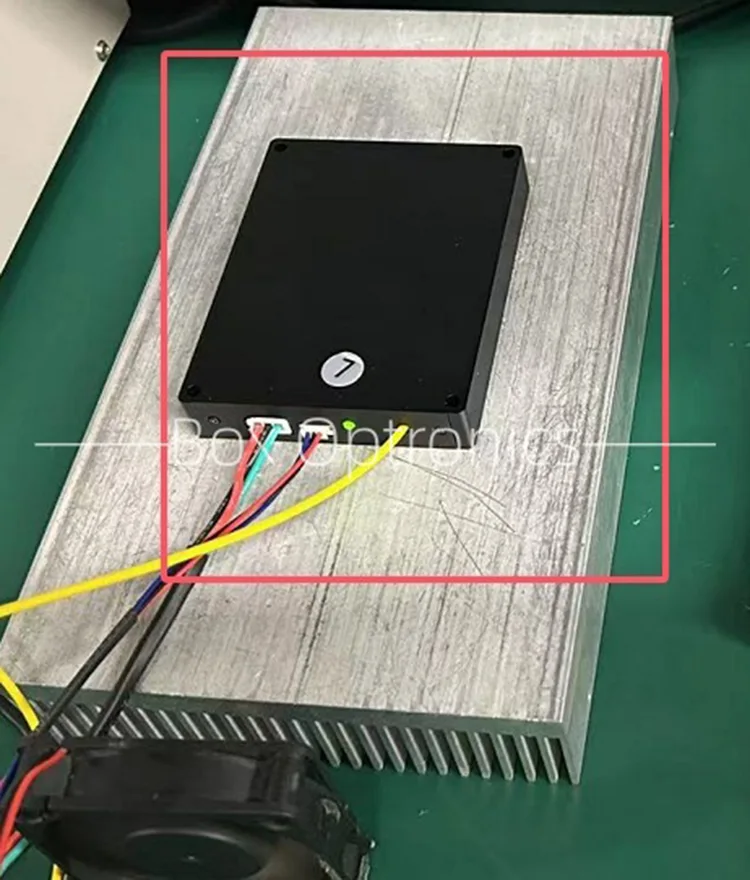

● هنگام استفاده طولانی مدت، آن را روی یک هیت سینک قرار دهید.
● دوره گارانتی:
تعمیر یا تعویض رایگان عیوب غیر انسانی در عرض 1 سال پس از خرید. خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
● مستثنیات از گارانتی رایگان:
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه می شود. با این حال، Box Optronics این حق را برای خود محفوظ می دارد که از خدمات تعمیر رایگان در موارد زیر در مدت گارانتی امتناع کند:
(1) آسیب ناشی از عوامل طبیعی (مانند رعد و برق، گرد و غبار) یا تأثیرات محیطی.
(2) نقص در عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.
(6) خسارت یا ضرر در حین حمل و نقل.
