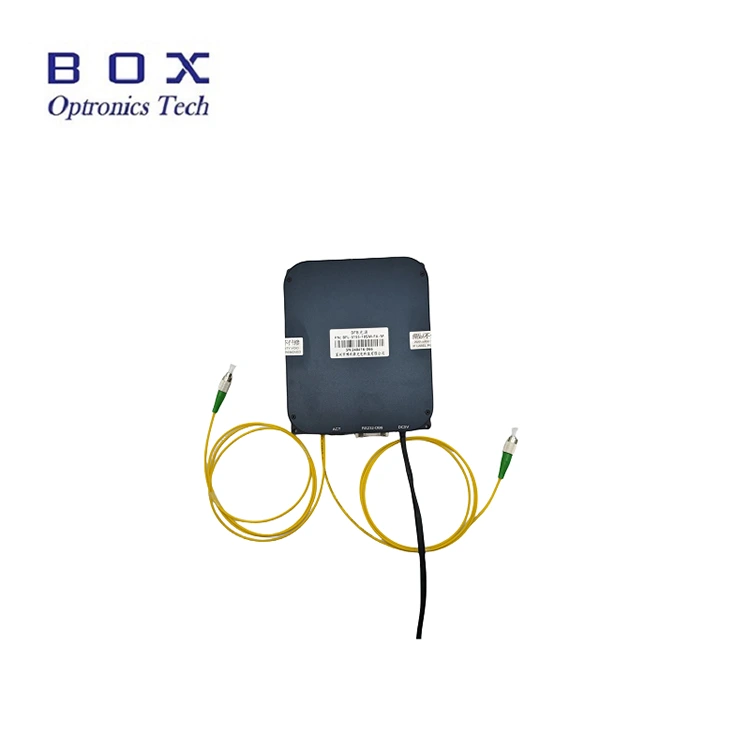

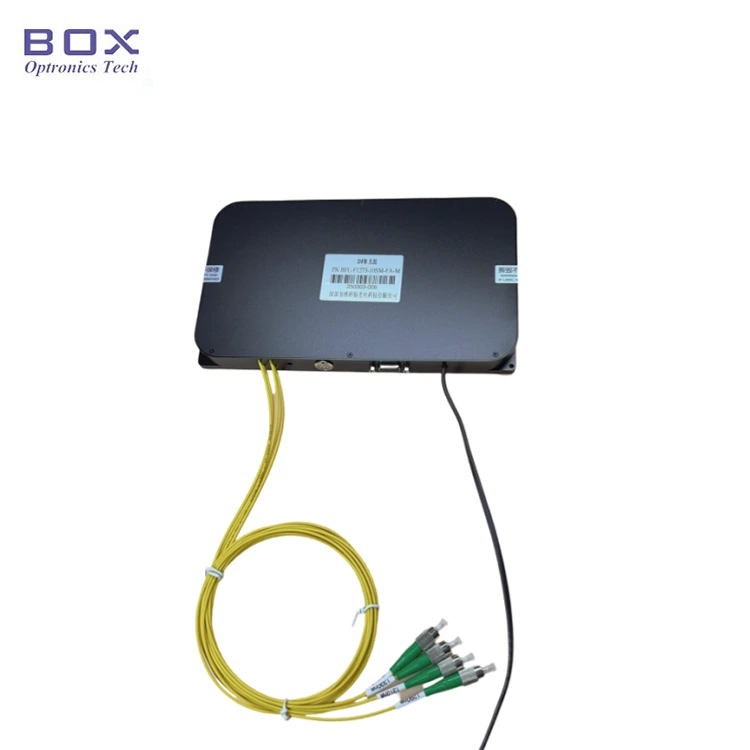

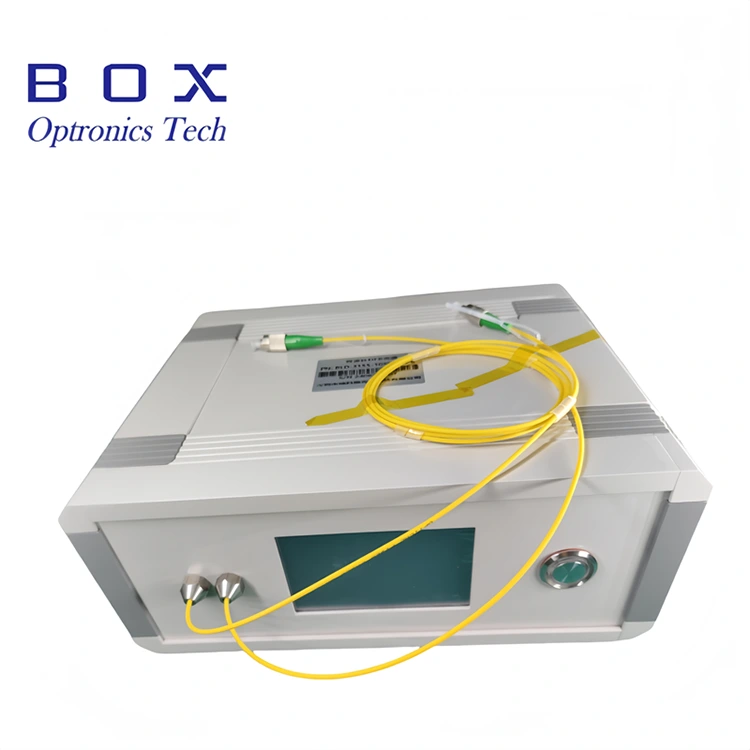

این یک منبع لیزر چند کاناله DFB است که دارای طول موج های قابل تنظیم آزادانه و عملکرد موج پیوسته (CW) است. گزینه های طول موج موجود عبارتند از CWDM (1270 ~ 1650 نانومتر)، کانال های DWDM ITU 18 ~ 64، طول موج های LAN-WDM و همچنین طول موج های خاص مانند 1030 نانومتر و 1064 نانومتر. این محصول در دو پیکربندی موجود است: یک واحد رومیزی مستقل یا یک گزینه ماژولار یکپارچه. مجهز به رابط های ارتباطی و نرم افزار مانیتورینگ. کاربران ممکن است بین یک توان خروجی ثابت یا یک پیکربندی قابل تنظیم با قدرت انتخاب کنند. این منبع لیزری چند کاناله DFB از عملکرد به عنوان منبع نور تک کانال یا خروجی همزمان در چندین کانال پشتیبانی می کند.
|
پارامتر |
واحد |
دو کانال |
چهار کانال |
توجه داشته باشید |
|
طول موج کار |
نانومتر |
1310/1550 |
1270/1290/1310/1330 |
قابل تنظیم |
|
طول موج اختیاری |
نانومتر |
1030 1064 1270 1290 1310 1330 1350 1370 1390 1410 1450 1470 1490 1510 1530 1550 1570 1590 1610 1625 نانومتر 1650 نانومتر 1683 نانومتر |
نوع DFB |
|
|
توان خروجی |
میلی وات |
10/20/سایر |
قابل تنظیم |
|
|
حالت جانبی نسبت سرکوب |
دسی بل |
> 30 |
|
|
|
حالت کار |
- |
CW |
|
|
|
محدوده تنظیم قدرت |
- |
10 تا 100% |
|
|
|
ثبات کوتاه مدت (15 دقیقه) |
دسی بل |
≤±0.02 معادل ≤±0.5٪ |
|
|
|
ثبات دراز مدت (8 ساعت) |
دسی بل |
0.05 ≤ معادل ≤±1.2٪ |
|
|
|
رابط |
- |
FC/APC |
قابل تنظیم |
|
|
نوع فیبر |
- |
Hi1060/SMF-28/PM1550 |
قابل تنظیم |
|
|
بسته |
میلی متر |
195 (W)×220 (D)×120 (H) |
نیمکت |
|
|
150 (W)×125 (D)×20 (H) |
ماژول |
|||
|
منبع تغذیه |
V |
AC 110 ~ 240 ولت، <20 وات |
نیمکت |
|
|
DC 5V/4A، <15W |
ماژول |
|||
|
مصرف برق |
W |
≤60 |
|
|
|
محدوده دمای عملیاتی |
℃ |
-5 ~ +55 |
|
|
|
محدوده دمای ذخیره سازی |
℃ |
-40 ~ 85+ |
|
|
● طول موج های قابل تنظیم و توان خروجی.
● 2 ~ 16 کانال موجود.
● توان خروجی ثابت یا قابل تنظیم.
● ثبات خروجی بالا، اندازه کوچک و راه اندازی سریع.
● از دست دادن دیفرانسیل دستگاه WDM، AWG، PLC، تشخیص ضرر برگشتی.
● OCT چشم;
● سیستم های کالیبراسیون دستگاه فیبر و تست اجزای غیرفعال.
● طول موج های موجود (nm):
|
1030 |
1064 |
1270 |
1290 |
1310 |
1330 |
|
1350 |
1370 |
1390 |
1410 |
1450 |
1470 |
|
1490 |
1510 |
1530 |
1550 |
1570 |
1590 |
|
1610 |
1625 |
1650 |
1683 |
|
|

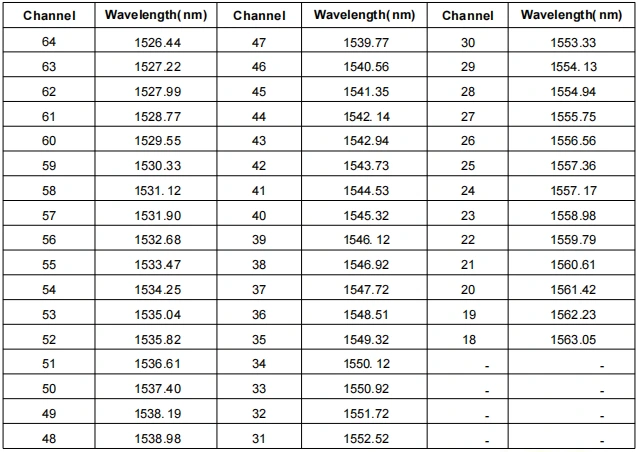

● طول موج کانال ITU 18 تا 64 (mm):

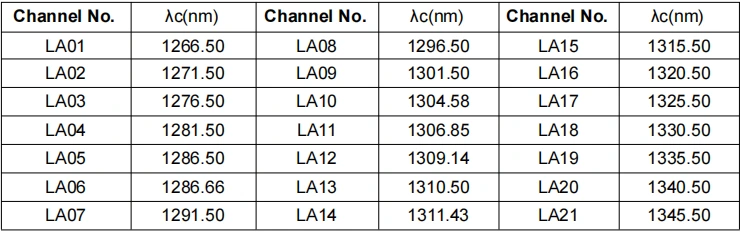

● طول موجهای LAN-WDM (میلیمتر):
مرحله 1. باز کردن بسته بندی: قبل از مونتاژ، بررسی کنید که آیا تمام لوازم جانبی کامل هستند یا خیر.
مرحله 2. منبع تغذیه: متصل به منبع تغذیه سوئیچینگ DC یا منبع تغذیه تنظیم شده که نیازهای منبع تغذیه آنها را برآورده می کند. فقط از آداپتور برق منطبق اصلی (DC5V یا DC12V) استفاده کنید. آداپتورهای برق نامناسب ممکن است به منبع نور آسیب برساند. (آداپتور برق مطابق با استانداردهای ولتاژ محلی عرضه می شود.)
مرحله 3. اتصال فیبر خروجی: درپوش گرد و غبار را در کانکتور فیبر یا فلنج باز کنید، صفحه انتهایی فیبر را بررسی کنید و فیبر را وصل کنید یا فیبر را به دستگاه یا برق سنج متصل کنید تا پس از اطمینان از عدم وجود آلودگی و آسیب، آزمایش شود.
Setp4. اتصال به رایانه میزبان: از کابل داده USB-RS485 DB9 برای اتصال منبع لیزر چند کاناله DFB و رایانه استفاده کنید. کامپیوتر ابتدا باید یک درایور پورت سریال اختصاصی را برای شناسایی کابل داده پورت سریال نصب کند، در غیر این صورت نرم افزار کامپیوتر میزبان و ماژول منبع نور نمی توانند به درستی متصل شوند و ارتباط برقرار کنند. لطفا درایور را از Box Optronics بخواهید.

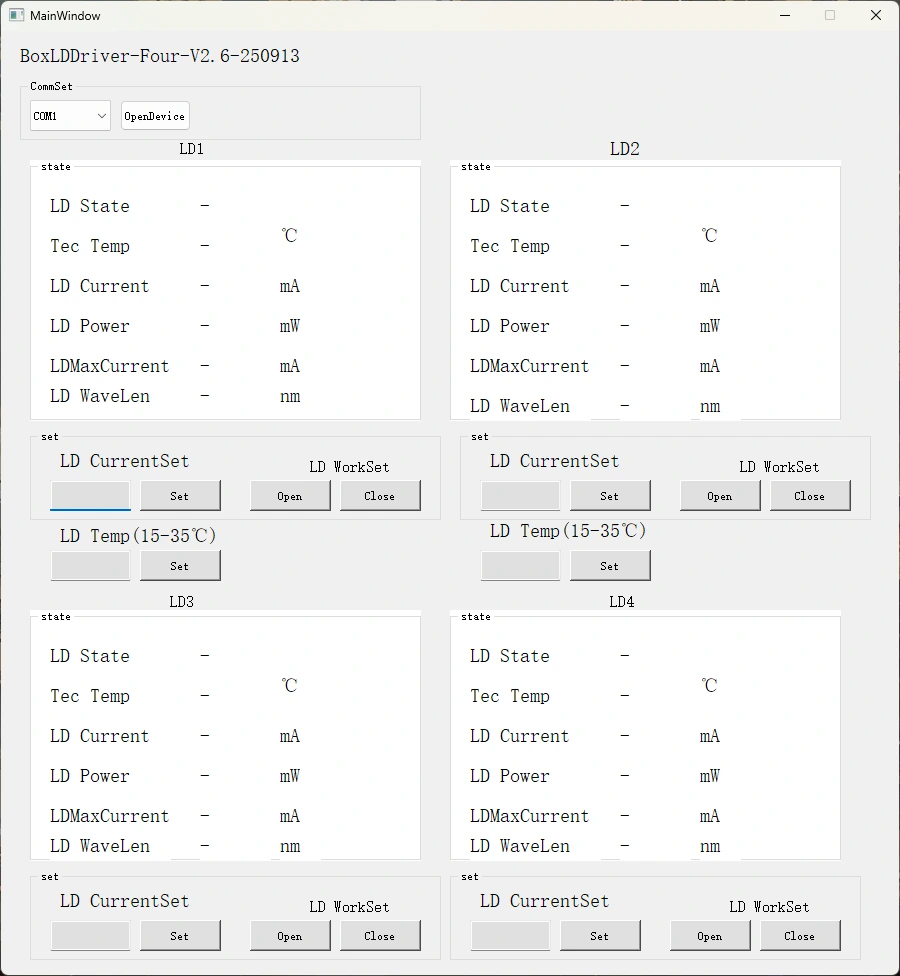

مرحله 5. نرم افزار کنترل: Box Optronics دستور سریال یا نرم افزار PC را برای کنترل جریان LD و دمای LD منبع لیزر چند کاناله DFB ارائه می دهد. پورت صحیح را انتخاب کنید، جریان و دما را تنظیم کنید، سپس روی دکمه باز کردن کلیک کنید. (برای جلوگیری از آسیب، جریان درایو را به آرامی در عملیات اولیه افزایش دهید. بلافاصله جریان کامل را اعمال نکنید.)
