ماژول لیزر قابل تنظیم باند C

بررسی اجمالی محصول - ماژول لیزر قابل تنظیم باند C

ماژول لیزر قابل تنظیم باند C (سری ATLS4 / HTLS4) از Box Optronics یک ماژول لیزر قابل تنظیم فشرده و یکپارچه است که محدوده طول موج باند C کامل و خروجی فیبر جفت شده را پوشش می دهد.

مدل ATLS4 برای تنظیم طول موج دقیق بهینه شده است و اندازه گام با طول موج معمولی 10 بعد از ظهر، ≤100 میکرو ثانیه زمان سوئیچینگ طول موج و عملکرد پهنای خط باریک زیر 5 مگاهرتز را ارائه می‌کند. برای کاربردهایی که نیاز به دقت طیفی بالایی دارند، از جمله بازجویی FBG، خصوصیات فیلتر نوری باند باریک، آزمایش اجزای DWDM و اندازه‌گیری‌های فوتونیک دقیق، ایده‌آل است.

مدل HTLS4 برای کاربردهای اسکن طول موج سریع طراحی شده است که دارای پاسخ تنظیم طول موج سریع تا 1 میکرو ثانیه، قابلیت اسکن با سرعت بالای بیش از 1000 نانومتر بر ثانیه و پهنای خط تقریباً 1 مگاهرتز است. این برای سنجش پویا FBG، آزمایش قطعات نوری با توان بالا و برنامه‌های اکتساب سریع طیفی بهینه شده است.

هر دو مدل بسته مکانیکی، رابط الکتریکی و پیکربندی خروجی فیبر یکسان را به اشتراک می‌گذارند، که به طراحان سیستم اجازه می‌دهد تا درجه عملکرد مناسب را بر اساس الزامات برنامه بدون تغییر در طراحی ادغام مکانیکی یا الکتریکی انتخاب کنند.

ویژگی های کلیدی - ماژول لیزر قابل تنظیم باند C

• محدوده تنظیم طول موج باند C گسترده: 1525–1568nm (ATLS4) / 1525–1569nm (HTLS4)

• دقت طول موج بالا: ±10pm مطلق، ±2pm ثبات، <3pm تکرارپذیری

• سرعت تنظیم سریع: ≤100µs (ATLS4) / ≤1µs (HTLS4) در هر مرحله

• سرعت اسکن بالا: > 40 نانومتر بر ثانیه در گام 10 شب (ATLS4) / > 1000 نانومتر بر ثانیه در گام 20 شب (HTLS4)

• مرحله با طول موج ظریف: 10 بعد از ظهر معمولی (ATLS4) / 20 بعد از ظهر معمولی (HTLS4)

• قدرت خروجی بالا: > 10dBm (10mW) در سراسر محدوده تنظیم کامل

• پایداری برق عالی: ±0.05dBm

• مسطح بودن توان خوب: ≤±0.3dB

• نسبت سرکوب حالت جانبی بالا: >35dB (ATLS4) / >40dB (HTLS4)

• صدای با شدت نسبی کم: <-135dB/Hz

• پهنای خط باریک: <5 مگاهرتز (ATLS4) / ~1 مگاهرتز معمولی (HTLS4)، ایستا

• خروجی کانکتور فیبر FC/APC استاندارد

• شکل ماژول فشرده: 134x104x21mm

• منبع تغذیه 5 ولت DC، مصرف برق معمولی <5 وات

• محدوده دمای عملیاتی گسترده: -20 درجه سانتیگراد تا +65 درجه سانتیگراد

برنامه های کاربردی معمولی- ماژول لیزر قابل تنظیم باند C

• سیستم‌های دمدولاسیون و بازجویی گریتینگ فیبر براگ (FBG).

• تست و مشخصه‌سازی دستگاه غیرفعال نوری (از دست دادن درج، از دست دادن بازگشت، پاسخ فیلتر)

• مولفه DWDM و آزمایش مالتی پلکسر تقسیم طول موج

• سیستم‌های حسگر فیبر نوری برای اندازه‌گیری دما، کرنش، و ارتعاش

• پایش سلامت سازه پل‌ها، تونل‌ها، خطوط لوله و پره‌های توربین بادی

• منابع لیزری قابل تنظیم برای اندازه‌گیری و تجزیه و تحلیل طیف نوری

• تحقیق و توسعه در آزمایشگاه‌های فوتونیک و ارتباطات نوری

• ادغام OEM در تجهیزات تست و اندازه‌گیری نوری

مشخصات محصول - ماژول لیزر قابل تنظیم باند C

مشخصات نوری و طول موج

مشخصات مکانیکی و الکتریکی

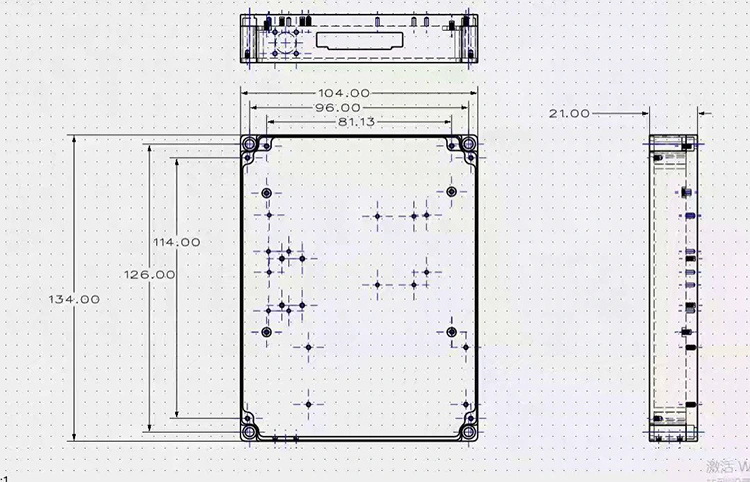

ابعاد بسته - ماژول لیزر قابل تنظیم باند C

ابعاد ماژول: 134mm (L) × 104mm (W) × 21mm (H)

سفارش ماژول لیزر قابل تنظیم اطلاعات-باند C

نامگذاری مدل

XTLS4-C-Band

مثال‌ها: ATLS4-C-Band، HTLS4-C-Band

سوالات متداول (پرسش های متداول) - ماژول لیزر قابل تنظیم باند C

س: تفاوت بین مدل های ATLS4 و HTLS4 چیست؟

A: ATLS4 و HTLS4 بسته مکانیکی، رابط الکتریکی و خروجی فیبر یکسان دارند، اما در سرعت تنظیم، اندازه گام و عملکرد پهنای خط متفاوت هستند.

نسخه استاندارد TheATLS4 اندازه گام با طول موج 10 بعد از ظهر، زمان سوئیچینگ طول موج تک مرحله‌ای ≤100 میکروثانیه، سرعت اسکن بیش از 40 نانومتر بر ثانیه (گام 10 بعد از ظهر) و پهنای خط باریک <5 مگاهرتز را ارائه می‌کند که آن را برای اندازه‌گیری‌های طیفی با وضوح بالا و کاراکترهای دقیق ایده‌آل می‌کند.

نسخه پرسرعت HTLS4 زمان سوئیچینگ طول موج تک مرحله‌ای ≤1 میکرو ثانیه و سرعت اسکن بیش از 1000 نانومتر بر ثانیه با وضوح گام طول موج 20 بعد از ظهر را ارائه می‌کند که آن را برای بازجویی سریع FBG، سنجش فیبر پویا، و تست قطعات نوری با توان عملیاتی بالا ایده‌آل می‌کند.

مدل را بر اساس الزامات برنامه خود برای سرعت اسکن، وضوح طول موج و نسبت سیگنال به نویز انتخاب کنید.

س: آیا می توان از این منبع لیزر قابل تنظیم برای سیستم های بازجویی FBG استفاده کرد؟

پاسخ: بله. ماژول های لیزر قابل تنظیم ATLS4 و HTLS4 به طور گسترده برای سیستم های بازجویی FBG مناسب هستند. قابلیت تنظیم دقیق طول موج، وضوح طول موج بالا و خروجی اپتیکال پایدار، امکان ردیابی دقیق تغییرات طول موج FBG ناشی از تغییرات دما، کرنش و ارتعاش را فراهم می‌کند. ATLS4 برای تجزیه و تحلیل طیفی با وضوح بالا بهینه شده است، در حالی که HTLS4 قابلیت اسکن با سرعت بالا را برای سنجش دینامیک FBG و اندازه گیری های با توان بالا ارائه می دهد.

س: توان خروجی و مسطح بودن توان چیست؟

پاسخ: هر دو مدل توان خروجی بیش از 10dBm را در محدوده تنظیم کامل، با پایداری توان ± 0.05dBm و مسطح بودن توان ≤±0.3dB ارائه می دهند. حلقه کنترل توان یکپارچه با تنظیم طول موج توان خروجی ثابتی را حفظ می کند و خطاهای اندازه گیری ناشی از تغییر توان را کاهش می دهد.

س: حداقل مقدار سفارش (MOQ) چقدر است؟

A: MOQ 1 واحد است. ما از مقادیر سفارش انعطاف پذیر، از واحدهای واحد برای تحقیق و توسعه و نمونه سازی تا تولید حجمی برای ادغام OEM پشتیبانی می کنیم. برای اطلاع از قیمت مشخص در تعداد مورد نیاز خود با تیم فروش ما تماس بگیرید.

ماژول لیزر قابل تنظیم Sheet-C-Band

ماژول لیزر قابل تنظیم ATLS4-C-Band

ماژول لیزر قابل تنظیم باند HTLS4-C

ماژول لیزر قابل تنظیم زمان-C-Band

• تولید استاندارد: 1 تا 2 هفته

• سفارش‌های حجمی: لطفاً برای برنامه تولید با ما تماس بگیرید

• سفارش‌های سفارشی: ۳ تا ۴ هفته

• حمل‌ونقل بین‌المللی: تا ۵ روز کاری (DHL/UPS/FedEx Express)

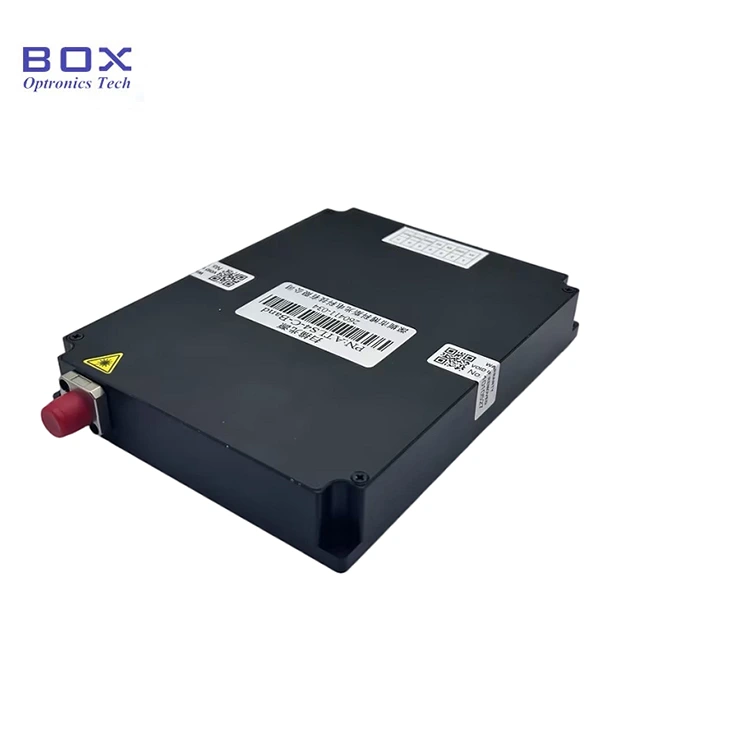

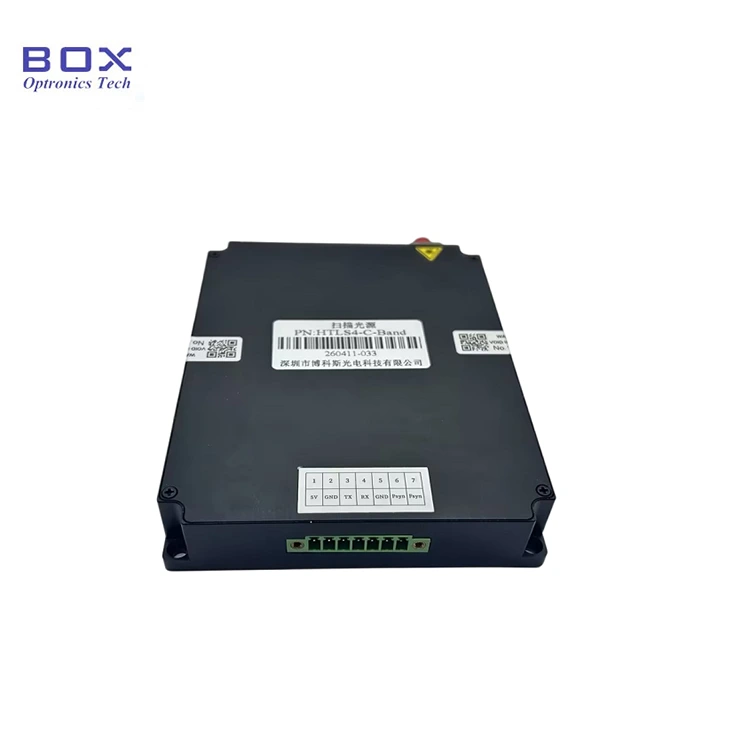

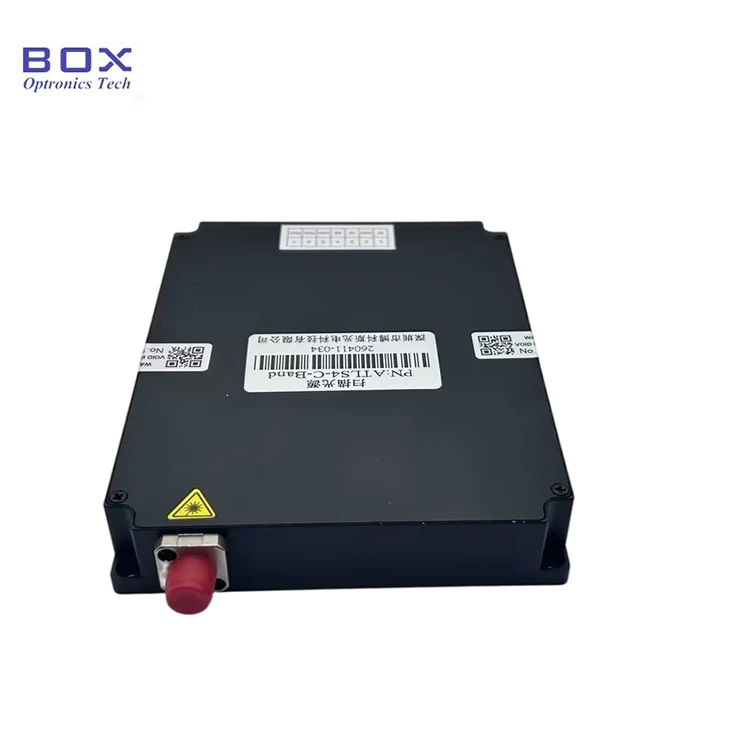

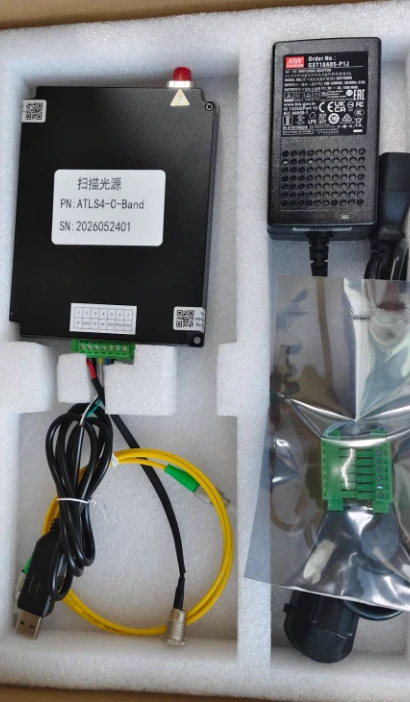

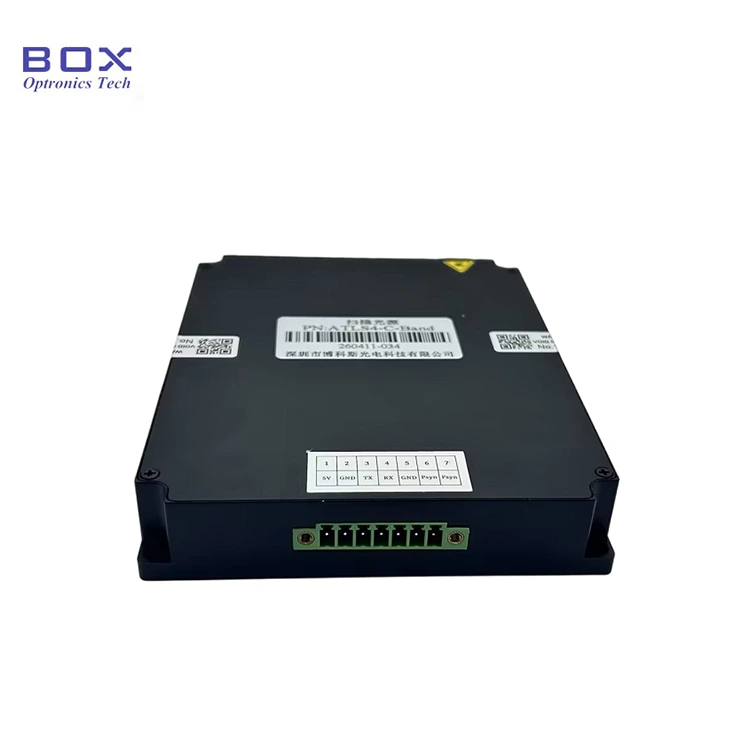

عکس محصول واقعی-C-Band Tunable Laser Module
