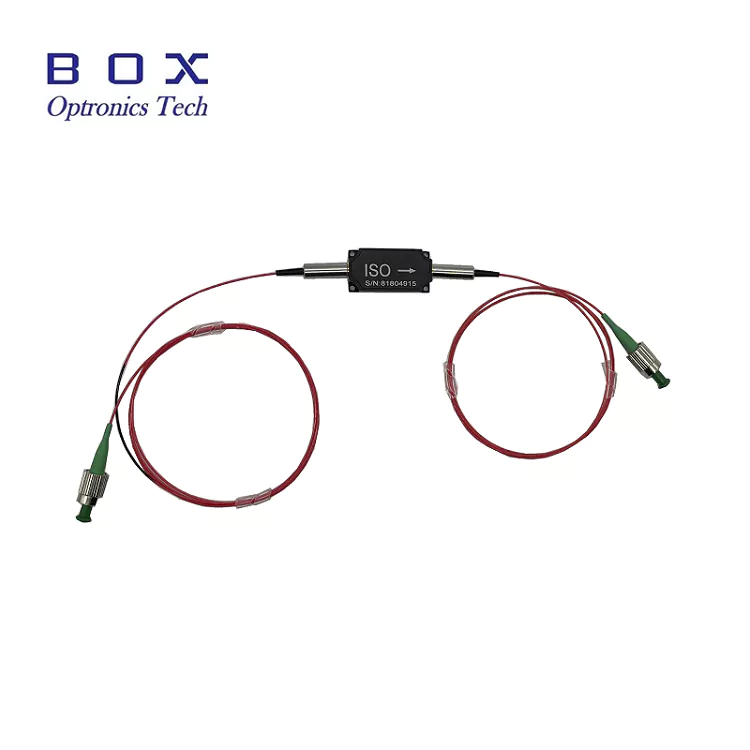

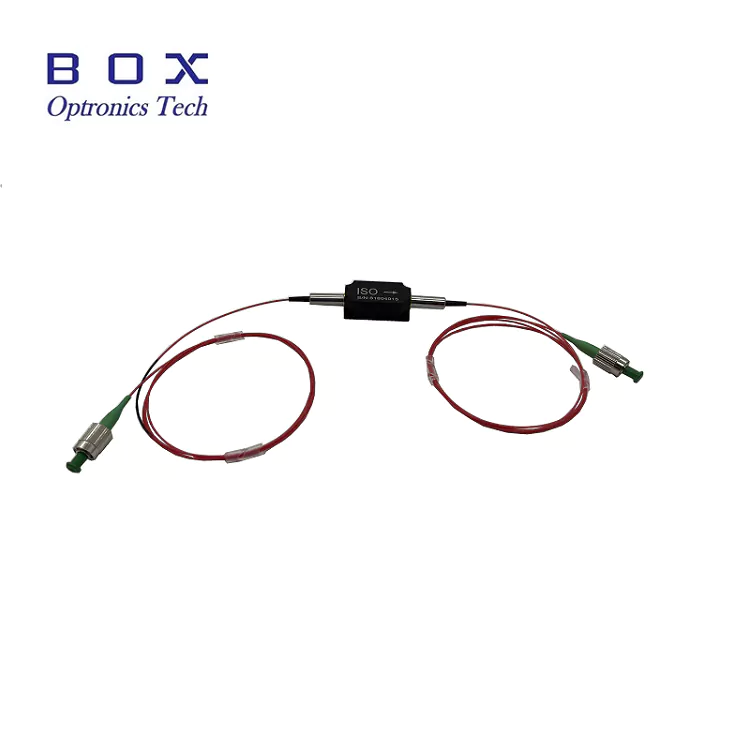

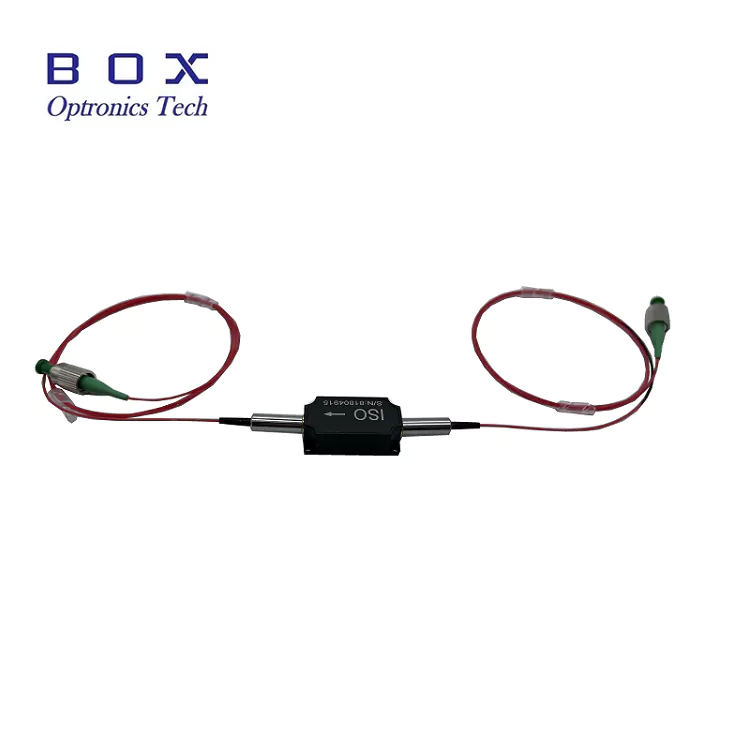

سیرکولاتور 850 نانومتری با توان بالا

Box Optronics سیرکولاتور 850 نانومتری با توان بالا را تامین می کند، یک جزء نوری غیرفعال با کارایی بالا که برای کنترل دقیق جهت نور در سیستم های فیبر نوری طراحی شده است. این سیرکولاتور 3 پورت انتقال غیر متقابل را امکان پذیر می کند و سیگنال های نوری را از پورت به پورت به صورت متوالی مسیریابی می کند و در عین حال عملکرد نوری عالی را حفظ می کند.

این سیرکولاتور با تلفات ورودی معمولی کمتر از 1.0dB، ایزولاسیون بالا 25dB معمولی و تلفات برگشتی بالا حداقل 45dB، برای کاربردهای 850 نانومتری با توان بالا ایده آل است. این دستگاه از انتقال توان متوسط ​​تا 500 میلی‌وات/1 وات/5 وات/10 وات در سراسر پورت‌ها پشتیبانی می‌کند، که آن را برای سیستم‌های لیزر فیبر و تقویت‌کننده مناسب می‌سازد.

گردشگر 850 نانومتری با قدرت بالا که در یک بسته 58×28×26 میلی‌متری جمع‌وجور با پیگتیل‌های فیبر 780 اسب بخاری قرار دارد، پایداری و عملکرد طولانی‌مدت قابل اعتمادی را ارائه می‌دهد.

ویژگی های کلیدی

• ایزوله بالا: 25dB ایزوله معمولی اوج، 22dB حداقل

• افت درج کم: 1.0dB معمولی، 1.5dB حداکثر

• تلفات برگشتی بالا: حداقل 45 دسی بل (ورودی/خروجی)

• تلفات وابسته به قطبش کم (PDL): ≤0.15dB

• هندلینگ با قدرت بالا: تا 500 میلی وات، 1 وات، 5 وات، 10 وات

• قابلیت پیک توان بالا: <10 کیلو وات برای عملکرد پالس ns

• سرکوب تداخل بالا: حداقل 45dB

• طراحی بسته بندی فشرده و مستحکم: 58×28×26mm

• پیگتیل های فیبر 780 اسب بخار برای کاربردهای پرقدرت

• قابلیت اطمینان عالی و پایداری طولانی مدت

• انتقال نور غیر متقابل 3 پورت

• محدوده دمای عملیاتی گسترده: 10+ تا 50+ درجه سانتی گراد

برنامه های کاربردی معمولی

• سیستم های سنجش فیبر نوری

• ابزار دقیق فیبر نوری و تجهیزات تست

• سیستم های لیزر فیبر 850 نانومتری

• سیستم های تصویربرداری زیست پزشکی و OCT

• آزمایشگاه های تحقیق و توسعه

• حفاظت لیزری بازخورد توزیع شده (DFB).

مشخصات فنی

مشخصات نوری (T=25°C)

مشخصات مکانیکی و محیطی

*توجه: مشخصات فوق برای دستگاه های بدون کانکتور است. برای دستگاه‌های دارای کانکتور، توان هندلینگ به 1 وات محدود می‌شود، تلفات ورودی 0.3 دسی‌بل بیشتر، تلفات برگشتی 5 دسی‌بل کمتر و نسبت خاموشی 2 دسی‌بل کمتر است.

ابعاد بسته بندی

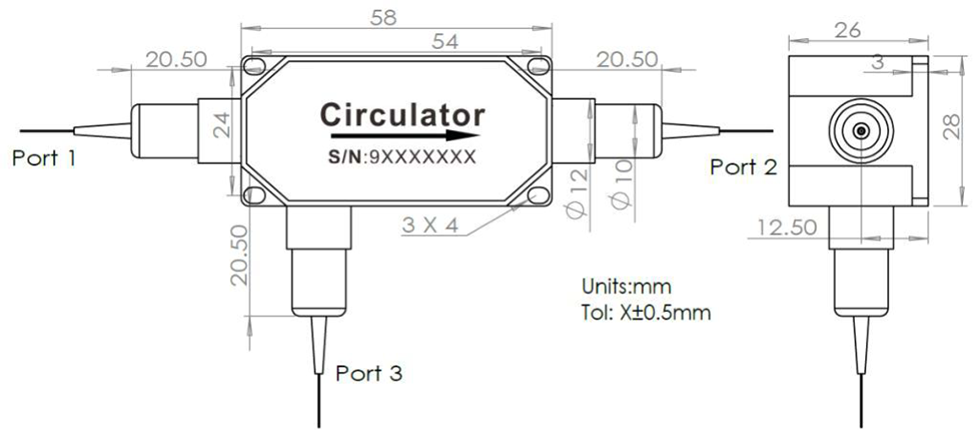

سیرکولاتور 850 نانومتری با توان بالا در یک محفظه فشرده و محکم با ابعاد زیر (واحد: میلی متر) بسته بندی شده است:

• اندازه بسته بندی: 58 × 28 × 26 میلی متر

• پیکربندی 3 پورت با پیگتیل های فیبر

• 4 سوراخ نصب برای نصب ایمن

• تحمل: ±0.5mm

پیکربندی پورت

این سیرکولاتور نوری 3 پورت مسیریابی سیگنال نوری یک جهته را در یک دنباله 1 → 2 → 3 → 1 امکان پذیر می کند:

• پورت 1 ← پورت 2: انتقال به جلو با تلفات کم درج

• پورت 2 ← پورت 3: مسیریابی سیگنال های پس پراکنده/بازتاب شده

• پورت 3 → پورت 1: انتقال رو به جلو که حلقه گردش را تکمیل می کند، در حالی که ایزوله بالا در مسیرهای معکوس حفظ می شود.

این دستگاه از یک طراحی نوری غیر متقابل برای اطمینان از انتشار سیگنال جهت و ایزولاسیون موثر بین پورت های غیر مجاور استفاده می کند، که آن را برای سنجش فیبر، حفاظت لیزر و سیستم های اندازه گیری نوری ایده آل می کند.

اصل کار

یک سیرکولاتور نوری با توان 850 نانومتری یک دستگاه غیر متقابل چند پورت غیرفعال است که سیگنال‌های نوری را در جهت 1 → 2 → 3 → 1 هدایت می‌کند و مدیریت سیگنال جهت را در سیستم‌های فیبر نوری ممکن می‌سازد.

این دستگاه مبتنی بر اثر چرخش فارادی همراه با اجزای مسیریابی نوری وابسته به قطبش است.

اصل کار:

چرخاننده فارادی: یک چرخش قطبی غیر متقابل ثابت (معمولاً 45 درجه)، مستقل از جهت انتشار را معرفی می کند.

•اپتیک مسیریابی پلاریزاسیون: سیگنال های نوری مستقیم بر اساس حالت پلاریزاسیون

•انتقال غیر متقابل: مسیریابی سیگنال جهت را با ایزوله بالا بین مسیرهای انتشار معکوس تضمین می کند.

توابع کلیدی:

• سیگنال های نوری در حال انتشار به جلو و عقب را جدا می کند

•منابع لیزر را از بازتاب های عقب محافظت می کند

•عملکرد دو طرفه را در سیستم های سنجش فیبر نوری و لیزر فعال می کند

• از مسیریابی سیگنال در معماری های اندازه گیری و سنجش پشتیبانی می کند

چرا Box Optronics را انتخاب کنید؟

• کنترل کیفیت دقیق با 100٪ تست قبل از حمل و نقل

• قیمت رقابتی با قابلیت تحویل فله پایدار

• گزینه های سفارشی سازی انعطاف پذیر برای طول موج، قدرت، فیبر، و اتصالات

• 7×24 ساعت پشتیبانی فنی و پاسخ سریع

• تست نمونه برای ارزیابی در دسترس است

• حمل و نقل جهانی با تحویل سریع DHL، UPS و FedEx

اطلاعات سفارش

نامگذاری مدل

HPCIR - XXX - X - X - X - X - XX - XX

مثال: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

سیرکولاتور 850 نانومتری با توان بالا، فیبر 780 اسب بخار، لوله شل 900 میکرومتر، طول فیبر 1 متر، بسته بندی 58x28x26 میلی متر، قدرت هندلینگ 10 وات، کانکتور FC/APC

گزینه های سفارشی سازی موجود

• طول موج مرکز: 830 نانومتر، 850 نانومتر، سایر طول موج ها در صورت درخواست موجود است

• رتبه قدرت: 500 میلی‌وات، 1 وات، 5 وات، 10 وات، توان بالاتر برای طرح‌های سفارشی موجود است

•نوع فیبر: 780-HP، سایر الیاف تخصصی

طول فیبر: 0.5 متر، 0.8 متر، 1 متر، 1.5 متر، 2 متر (طول های سفارشی موجود است)

•نوع پیگتیل: فیبر 250μm لخت، لوله شل 900μm، لوله شل 3.0mm

•نوع کانکتور: FC/UPC، FC/APC، SC/APC، LC/APC یا کانکتورهای سفارشی

•اندازه بسته: استاندارد 58x28x26mm یا ابعاد بسته سفارشی

• پیکربندی سیرکولاتور 4 پورت در صورت درخواست موجود است
