Box Optronics جداساز نوری با توان 850 نانومتری را ارائه میکند، یک جزء نوری غیرفعال که برای محافظت از سیستمهای نوری در برابر بازتابهای مضر به عقب طراحی شده است. این جداساز با کارایی بالا دارای ایزولاسیون استثنایی تا 35 دسی بل، افت بسیار کم درج 0.8 دسی بل معمولی است و از انتقال توان بالا تا 500mW/1W/5W/10W پشتیبانی می کند.
این جداساز که در یک بسته فشرده 58×28×26 میلیمتری با پیگتیلهای فیبر 780 اسب بخاری قرار دارد، قابلیت اطمینان و پایداری فوقالعادهای را برای کاربردهای سخت ارائه میکند. چه برای لیزرهای فیبر، سیستمهای OCT، تقویتکنندههای نوری، یا ابزارهای آزمایشی، Box Optronics عایقهای با کیفیت بالا را با کنترل کیفیت دقیق و پشتیبانی فنی جهانی ارائه میکند.
● ایزولاسیون بالا: تا 35 دسی بل ایزوله معمولی اوج
● افت درج کم: 0.8dB معمولی، 1.2dB حداکثر
● افت بازدهی بالا: ۴۵ دسیبل
● نسبت خاموشی بالا برای نسخههای حفظ قطبش
● مدیریت توان بالا: 500mW/1W/5W/10W میانگین توان
● افت وابسته به قطبش کم (PDL): <0.15dB
● طراحی بستهبندی فشرده و مستحکم
● فیبر SM/ فیبر PM/ یا سایر فیبرهای فیبر
● قابلیت اطمینان بالا و پایداری طولانی مدت
● محدوده دمای عملیاتی گسترده: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
● آزمایش نوری و ابزار اندازهگیری
● سیستمهای 840 نانومتر/850 نانومتر توموگرافی انسجام نوری (OCT).
● سیستمهای لیزر فیبر ۸۵۰ نانومتری و منابع بذر
● سیستمهای حسگر فیبر نوری (حسگر تداخل سنجی)
● آزمایشگاههای تحقیق و توسعه
● تصویربرداری و تشخیص زیست پزشکی
|
پارامتر |
واحد |
ارزش |
|
طول موج مرکز |
نانومتر |
850 |
|
محدوده طول موج عملیاتی |
نانومتر |
50± |
|
تایپ کنید اوج ایزوله در 23 درجه سانتی گراد |
دسی بل |
35 |
|
حداقل جداسازی در دمای 23 درجه سانتی گراد |
دسی بل |
25 |
|
تایپ کنید از دست دادن درج در 23 درجه سانتی گراد |
دسی بل |
0.8 |
|
حداکثر کاهش درج در 23 درجه سانتیگراد |
دسی بل |
1.2 |
|
حداکثر از دست دادن وابسته به قطبش در 23 درجه سانتیگراد، فقط برای PI |
دسی بل |
0.15 |
|
حداقل ضرر بازگشتی (ورودی/خروجی) |
دسی بل |
45 |
|
حداکثر توان نوری متوسط |
W |
0.5،1،2،5،10 |
|
حداکثر اوج قدرت (نبض ns) |
کیلووات |
1،5،10 |
|
پارامتر |
واحد |
ارزش |
|
نوع فیبر |
- |
780 اسب بخار |
|
حداکثر بار کششی |
N |
5 |
|
ابعاد بسته بندی |
میلی متر |
58×28×26 |
|
دمای عملیاتی |
درجه سانتی گراد |
-40~+85 |
|
دمای ذخیره سازی |
درجه سانتی گراد |
0 ~ 70 |

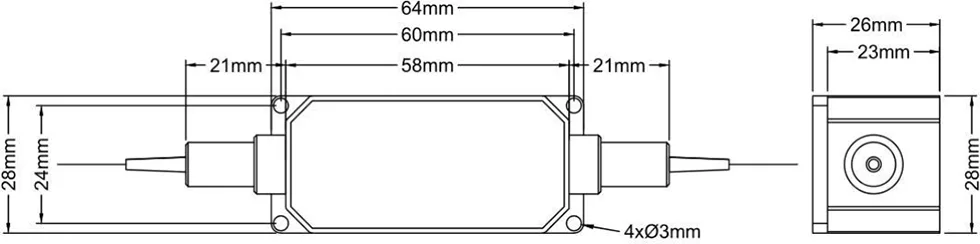

جداساز در یک محفظه پلاستیکی فشرده و مستحکم با ابعاد زیر (واحد: میلی متر) بسته بندی شده است:
یک جداساز نوری 850 نانومتری با توان بالا جفت شده با فیبر یک جزء نوری غیرفعال است که انتقال نور غیر متقابل را فراهم می کند و به سیگنال های نوری به جلو اجازه عبور می دهد و در عین حال بازتاب های عقب را در سیستم های مبتنی بر فیبر مسدود می کند.
این دستگاه مبتنی بر اثر چرخش فارادی همراه با اپتیک پلاریزاسیون است و در هر دو نسخه فیبر تک حالته (SMF) و فیبر حفظ قطبی (PMF) موجود است که امکان ادغام انعطاف پذیر در سیستم های نوری مختلف را فراهم می کند.
● جهت رو به جلو: نور با حداقل تلفات درج عبور میکند
● جهت معکوس: نور منعکس شده به عقب با ایزوله بالا مسدود میشود
● از دیودها و تقویتکنندههای لیزر در برابر آسیب و نویز ناشی از بازتاب برگشتی محافظت میکند
● پایداری سیستم را بهبود میبخشد و شدت نویز را کاهش میدهد (RIN)
● ✓ کنترل کیفیت دقیق با 100٪ آزمایش قبل از حمل و نقل
● ✓ قیمت رقابتی با قابلیت تحویل انبوه پایدار
● ✓ گزینههای سفارشیسازی انعطافپذیر برای طول موج، قدرت، و فیبر
● ✓ 7×24 ساعت پشتیبانی فنی و پاسخ سریع
● ✓ آزمایش نمونه برای ارزیابی در دسترس است
● ✓ ارسال جهانی با تحویل سریع DHL، UPS، FedEx
HPIS/HPMIS - XXX -X - X - X - X - XX -XX
|
میدان |
کد |
گزینه |
|
سری محصولات |
HPIS/HPMIS |
ایزولاتور با قدرت بالا/ ایزولاتور PM با قدرت بالا |
|
طول موج |
850، 980، 1030، 1064 نانومتر |
850: 850 نانومتر، 980: 980 نانومتر، 1030: 1030 نانومتر، 1064: 1064 نانومتر |
|
نوع فیبر |
X |
0: فیبر SM، 1: فیبر پاندا PM، S: مشخص شده است |
|
نوع پیگتیل |
X |
0: فیبر لخت 250 میکرومتر، لوله شل 1: 900 میکرومتر، لوله شل 3: 3.0 میلیمتر |
|
طول فیبر |
X |
0: 0.8 متر، 1: 1 متر |
|
ابعاد بسته |
X |
0: 58x28x26mm، S: مشخص شده است |
|
قدرت هندلینگ |
XX |
00: 500 میلیوات، 01: 1 وات، 02: 2 وات،......، 05: 5 وات، 10: 10 وات |
|
رابط |
XX |
FA: FC/APC | SA: SC/APC | دیگر: درخواست سفارشی |
مثال:HPIS -850 -0 -1 -1 -0 -00- FA
عایق نوری با توان 850 نانومتری، فیبر SM، لوله شل 900um، طول فیبر 1 متر، ابعاد: 58x28x26 میلیمتر، قدرت هندلینگ 500 میلیوات، اتصال FC/APC
● طول موج مرکز: 850 نانومتر، 980 نانومتر، 1030 نانومتر، 1064 نانومتر، 1310 نانومتر، 1550 نانومتر
● ردهبندی توان: 0.5 وات، 1 وات، 2 وات، 5 وات، 10 وات، توان بالاتر موجود
● نوع فیبر: 780HP، SMF-28، PM1550، سایر الیاف تخصصی
● طول فیبر: 0.5 متر، 1 متر، 1.5 متر، 2 متر (طول های سفارشی)
● نوع Pigtail: لوله شل 900 میلی متر، لوله شل 3.0 میلی متر، فیبر لخت
● اندازه بسته: ابعاد بسته استاندارد یا سفارشی
برای نیازهای سفارشی، لطفا با تیم فروش ما تماس بگیرید:
ایمیل: sales06@boxoptronics.com
تلفن: +86-13322933691
وب سایت: www.boxphotonics.com
هر واحد با یک گزارش آزمایش جامع که پارامترهای عملکرد اندازهگیری شده را مستند میکند، ارسال میشود. فایل PDF دیتاشیت حاوی مشخصات دقیق است.
● گزارش آزمایش فردی همراه با هر واحد
● EXW (Ex Works): اگر حساب DHL/UPS/FedEx دارید، توصیه میشود. ما با استفاده از حساب شما ارسال می کنیم. هیچ هزینه حمل و نقلی توسط ما دریافت نمیشود.
● DAP (تحویل در محل): اگر حساب پیک ندارید، میتوانیم حمل و نقل را با حملونقل پیشپرداخت ترتیب دهیم.
● سایر شرایط: لطفاً برای بحث با ما تماس بگیرید.
● PayPal: پرداخت سریع و ایمن برای نمونهها و سفارشهای کوچک
● T/T (انتقال بانکی): روش پرداخت استاندارد برای سفارشهای تولید عادی
● Alibaba Trade Assurance: محافظت ایمن از سفارش برای تراکنشهای آنلاین با ضمانت خریدار
● شرایط پرداخت انعطافپذیر: قابل مذاکره برای شرکای بلندمدت یا استراتژیک
● تولید استاندارد: 10 روز کاری
● پیکربندیهای سفارشی: ۱۵ تا ۲۰ روز کاری
● سفارشهای حجمی: لطفاً برای برنامه تولید تماس بگیرید
● حملونقل بینالمللی: 3 تا 5 روز کاری (DHL/UPS/FedEx express)
● سرویس سریع: در صورت درخواست در دسترس است (ممکن است هزینه اضافی اعمال شود)
در حالی که جداکنندههای نوری دستگاههای غیرفعال هستند، هنوز برای حفظ عملکرد و قابلیت اطمینان، نیاز به جابجایی مناسب است.
● برای جلوگیری از آلودگی، آن را با دستکشهای تمیز و بدون پرز نگهداری کنید
● روی سطح تمیز و بدون گرد و غبار کار کنید
● از تماس مستقیم با فیبرهای انتهایی خودداری کنید
● وقتی از کانکتورها استفاده نمیکنید کلاههای گرد و غبار را نگه دارید
● از خم شدن بیش از حد فیبر خودداری کنید (حداقل شعاع خمیدگی: 30 میلیمتر)
● پیگتیلهای فیبر را نکشید یا نپیچانید
● قبل از اتصال، اتصالات فیبر را با ایزوپروپیل الکل تمیز کنید
● وقتی از کانکتور استفاده نمیشود، همیشه از کلاههای گرد و غبار استفاده کنید
● قبل از استفاده، قسمت انتهایی فیبر را از نظر آسیب بررسی کنید
● از حداکثر میزان بار کششی تجاوز نکنید
● مطمئن شوید توان ورودی از حداکثر نامی تجاوز نمیکند
● از نظارت برق مناسب برای جلوگیری از اضافه بار استفاده کنید
● اجازه اتلاف حرارت مناسب در سطوح توان بالا را بدهید
● برای عملکرد مداوم با قدرت بالا، روی یک هیت سینک نصب کنید
● با استفاده از ۴ سوراخ نصب، جداکننده را بهطور ایمن نصب کنید
● از تراز مناسب برای به حداقل رساندن ضرر اضافی اطمینان حاصل کنید
● فضای کافی برای شعاع خمش فیبر در نظر بگیرید
● برای اطمینان، در محدوده دمایی مشخص شده کار کنید
● از فشار مکانیکی روی پیگتیلهای الیافی خودداری کنید
Box Optronics به مدت 12 ماه از تاریخ خرید، تضمین می کند که این محصول فاقد هرگونه نقص در مواد و نحوه کار باشد. در طول دوره گارانتی، ما محصولات معیوب را به صلاحدید خود و به صورت رایگان تعمیر یا تعویض می کنیم.
شرایط زیر تحت پوشش گارانتی رایگان نمی باشد:
● خسارات ناشی از عوامل طبیعی (رعد و برق، سیل و غیره) یا تأثیرات محیطی
● عیبهای ناشی از عملکرد نامناسب یا استفاده نادرست توسط کاربر
● آسیب فیزیکی آشکار ناشی از خطای انسانی
● تلاشهای غیرمجاز برای جداسازی، اصلاح یا تعمیر
● برچسبهای گارانتی تغییر یافته یا ناقص روی بدنه
● آسیب یا ضرر در حین حمل و نقل پس از حمل و نقل
● آسیب ناشی از بیش از حد مجاز توان یا شرایط عملیاتی
● زمان پاسخگویی سریع: در روزهای کاری ظرف ۲۴ ساعت
● عیبیابی از راه دور و پشتیبانی برنامه
● خدمات تعمیر و نگهداری پولی پس از دوره ضمانت در دسترس است
● خدمات مشاوره فنی سفارشی
