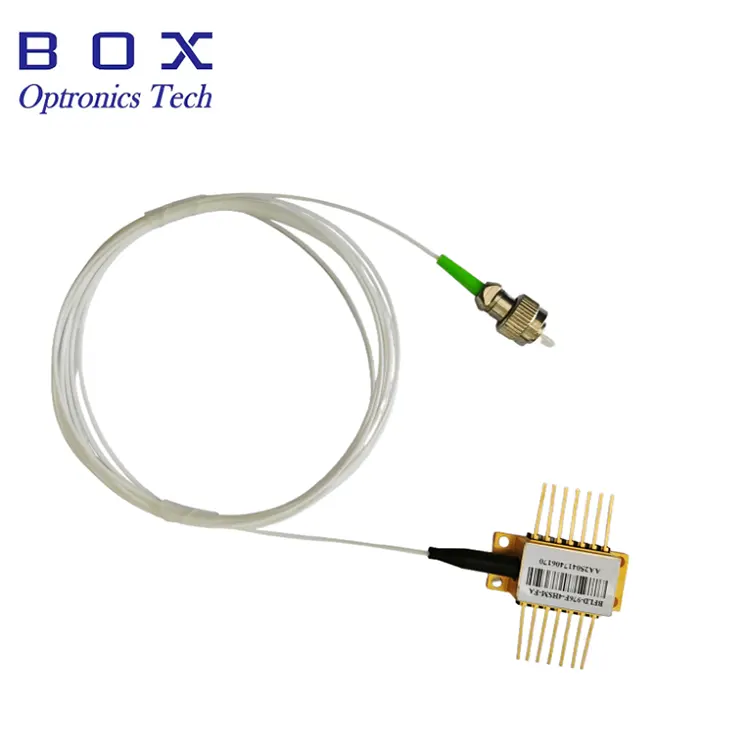

لیزر 1582 نانومتری DFB برای سنجش گاز H2S از Box Optronics یک لیزر بازخورد توزیعشده MQW با کارایی بالا است که برای تشخیص سولفید هیدروژن (H2S) و سنجش فیبر نوری طراحی شده است. دقت طول موج +/-1nm، محدوده طول موج 1581-1583 نانومتر است و حداقل توان خروجی نوری 10mW را از طریق فیبر SM یا PM ارائه میکند. TEC یکپارچه و ترمیستور 10 کیلو اهم از تثبیت طول موج پشتیبانی می کنند، در حالی که ضریب جریان طول موج 0.01nm/mA تنظیم طول موج خوب را امکان پذیر می کند. یک جداکننده نوری ≥30dB بازتاب های پشتی را کاهش می دهد و بسته پروانه ای 14 پین با دو گزینه پین اوت یکپارچه سازی سیستم انعطاف پذیر را فراهم می کند.
· طول موج مرکز: 1582 نانومتر، +/-1 نانومتر تحمل WL (محدوده 1581–1583 نانومتر)
· توان خروجی نوری بالا: 10mW / 20mW
· نسبت سرکوب حالت جانبی بالا: ≥35dB حداقل، 40dB معمولی (CW)
· عایق نوری داخلی: ایزولاسیون ≥30dB
· خنک کننده ترموالکتریک یکپارچه (TEC) و ترمیستور 10 کیلو اهم برای تثبیت طول موج

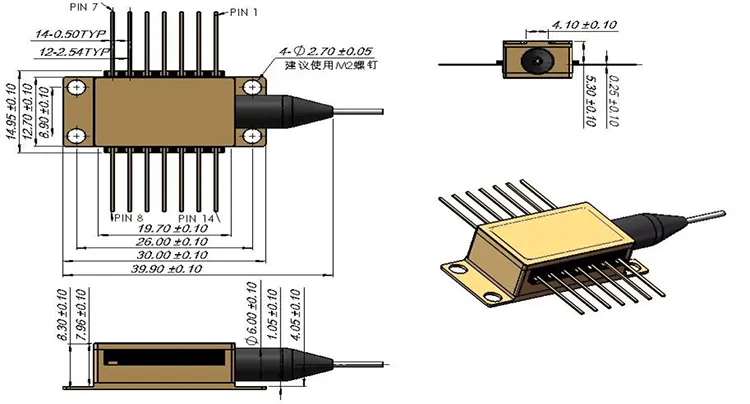

· پکیج پروانه 14 پین استاندارد صنعتی، گزینه های پین اوت نوع 1 و نوع 2
· فیبر SM یا پیگتیل فیبر PM
· تشخیص و پایش گاز سولفید هیدروژن (H2S) با استفاده از TDLAS
· طیفسنجی مدولاسیون طول موج (WMS) برای تشخیص H2S
· نظارت بر ایمنی و محیط زیست H₂S صنعتی
· تجزیه و تحلیل گازهای نفت و گاز، مواد شیمیایی و فاضلاب
· پایش گاز فرآیند و تجزیه و تحلیل انتشار
· طیفسنجی NIR و ابزارهای تجزیه و تحلیل گاز
· ادغام OEM در آنالایزرهای گاز H2S و سیستم های ایمنی صنعتی
|
پارامتر |
نماد |
وضعیت |
حداقل |
تایپ کنید |
حداکثر |
واحد |
|
دمای ذخیره سازی |
Ts |
- |
-40 |
- |
85 |
درجه سانتی گراد |
|
دمای کیس عملیاتی |
بالا |
- |
-20 |
- |
70 |
درجه سانتی گراد |
|
جریان رو به جلو |
اگر |
CW |
- |
- |
200 |
mA |
|
ولتاژ معکوس لیزر |
VLR |
- |
- |
- |
2 |
V |
|
PD Forward Current |
IFPD |
- |
- |
1.1 |
5 |
mA |
|
ولتاژ معکوس PD |
VRPD |
- |
- |
5 |
10 |
V |
|
جریان TEC |
ITEC |
- |
- |
0.8 |
1.5 |
A |
|
ولتاژ TEC |
VTEC |
- |
- |
1.5 |
3.5 |
V |
|
پارامتر |
نماد |
شرایط تست |
حداقل |
تایپ کنید |
حداکثر |
واحد |
|
طول موج مرکز |
λc |
TL=15~35°C، CW |
1581 |
1582 |
1583 |
نانومتر |
|
توان خروجی نوری |
PO |
- |
10 |
- |
- |
میلی وات |
|
جریان آستانه |
ITH |
- |
- |
10 |
35 |
mA |
|
بهره وری شیب |
η |
CW، PO=5mW |
0.05 |
0.11 |
0.2 |
mW/mA |
|
جریان عملیاتی |
آیوپ |
PO=10mW، CW |
- |
100 |
120 |
mA |
|
پهنای خط طیفی |
LW |
FWHM |
- |
3 |
- |
مگاهرتز |
|
ولتاژ فوروارد لیزر |
VF |
CW، PO=10mW |
- |
1.2 |
3.0 |
V |
|
نظارت بر جریان تاریک |
شناسه |
- |
- |
- |
0.1 |
μA |
|
پهنای باند (-3dB) |
BW |
- |
- |
2.5 |
- |
گیگاهرتز |
|
نسبت سرکوب حالت جانبی |
SMSR |
CW |
35 |
40 |
- |
دسی بل |
|
جداسازی نوری |
- |
-10 |
30 |
- |
- |
دسی بل |
|
نویز با شدت نسبی |
RIN |
CW، PO=5mW |
- |
-145 |
- |
dB/Hz |
|
تنظیم دمای TEC |
Ts |
- |
15 |
- |
35 |
درجه سانتی گراد |
|
امپدانس ورودی |
ZIN |
- |
22 |
25 |
28 |
Ω |
|
جریان ترمیستور |
ITC |
- |
10 |
- |
100 |
μA |
|
مقاومت ترمیستور |
RTH |
TL=25 درجه سانتیگراد |
9.5 |
10 |
10.5 |
kΩ |
|
جریان TEC |
ITEC |
TL=25°C، TC=70°C |
- |
- |
1.5 |
A |
|
ولتاژ TEC |
VTEC |
TL=25°C، TC=70°C |
- |
- |
3.5 |
V |
|
ظرفیت TEC |
ΔT |
Tc=70 درجه سانتی گراد |
- |
- |
50 |
درجه سانتی گراد |
|
رانش طول موج (EOL) |
Δλ |
عمر 25 ساله |
- |
- |
0.1 ± |
نانومتر |
|
ضریب دمای طول موج |
Δλ/ΔT |
TEC 15 تا 35 درجه سانتی گراد |
- |
0.09 |
- |
nm/°C |
|
ضریب جریان طول موج |
Δλ/ΔI |
- |
- |
0.01 |
- |
nm/mA |
|
سنجاق |
توضیحات |
سنجاق |
توضیحات |
|
1 |
ترمیستور |
14 |
NC (بدون اتصال) |
|
2 |
ترمیستور |
13 |
آند لیزری (+) |
|
3 |
بایاس لیزری DC (کاتد) (-) |
12 |
کاتد RF لیزر (-) |
|
4 |
آند مانیتور PD (-) |
11 |
آند لیزری (+) |
|
5 |
کاتد مانیتور PD (+) |
10 |
NC (بدون اتصال) |
|
6 |
TEC (+) |
9 |
زمین مورد |
|
7 |
TEC (-) |
8 |
زمین مورد |
|
سنجاق |
توضیحات |
سنجاق |
توضیحات |
|
1 |
TEC (+) |
14 |
TEC (-) |
|
2 |
ترمیستور |
13 |
زمین مورد |
|
3 |
آند مانیتور PD (-) |
12 |
NC (بدون اتصال) |
|
4 |
کاتد مانیتور PD (+) |
11 |
کاتد لیزر (-) |
|
5 |
ترمیستور |
10 |
آند لیزری (+) |
|
6 |
NC (بدون اتصال) |
9 |
NC (بدون اتصال) |
|
7 |
NC (بدون اتصال) |
8 |
NC (بدون اتصال) |
BFLD - XXXX - XX - XX - XX (-X)
مثال: BFLD-1582-10SM-FA
|
میدان |
کد |
توضیحات |
|
نوع لیزر |
BFLD |
سری دیود لیزری DFB |
|
طول موج |
1582 |
1582 نانومتر (همچنین موجود است: 1310، 1550، CWDM، طول موج های دیگر) |
|
توان خروجی |
10 |
10 میلی وات (همچنین موجود: 20 میلی وات، سفارشی) |
|
نوع فیبر |
اس ام / PM |
SM = تک حالته (SMF-28e); PM = حفظ قطبش |
|
نوع رابط |
FA / SA |
FA = FC/APC; SA = SC/APC؛ سایر اتصالات موجود |
|
Pinout |
NULL / 2 |
NULL = نوع 1 (پیش فرض)؛ 2 = نوع 2 |
A: منطقه طول موج 1582 نانومتر حاوی ویژگی های جذب H2S است و برای تشخیص H2S با استفاده از لیزرهای DFB و تکنیک های TDLAS/QEPAS نشان داده شده است. در TDLAS، طول موج لیزر در سراسر خط جذب هدف اسکن می شود و جذب حاصل برای تعیین غلظت H2S تجزیه و تحلیل می شود. منطقه 1582 نانومتری نیز با اجزای استاندارد فیبر نوری و فناوری لیزر بالغ DFB سازگار است. پهنای خط باریک و SMSR بالا، کنترل دقیق طول موج را برای تشخیص طیفسنجی امکانپذیر میسازد.
A: بازتاب های برگشتی از اتصال دهنده های فیبر، سلول های گاز، تقسیم کننده های پرتو و سایر اجزای نوری می تواند باعث بازخورد نوری شود که منجر به نوسانات توان خروجی، بی ثباتی حالت و بی ثباتی طول موج می شود. یک جداکننده نوری داخلی با ایزولاسیون ≥30dB، بازخورد نوری را سرکوب میکند و به حفظ پایداری عملکرد لیزر و خطوط پایه اندازهگیری کمک میکند. اثربخشی آن به ویژه در سیستم های TDLAS مبتنی بر فیبر با انعکاس نوری قابل توجه ارزشمند است.
A: MOQ 1pc است. مقادیر کمی برای تحقیق و توسعه، نمونه سازی اولیه و ارزیابی اولیه در دسترس است، در حالی که حجم های بزرگتر را می توان برای تولید آنالایزر گاز و برنامه های OEM پشتیبانی کرد. برای اطلاع از قیمت بر اساس مقدار مورد نیاز خود با تیم فروش ما تماس بگیرید.
ج: بله. Box Optronics لیزرهای DFB را در طول موج های مختلف مطابق با ویژگی های جذب گاز برای TDLAS و سایر کاربردهای طیف سنجی ارائه می دهد. طول موج های موجود شامل محلول هایی برای H2S، CO2، CH4، H2O، CO، NH3، O2 و سایر گازها است. برای بررسی امکانسنجی و قیمتگذاری گاز مورد نظر و طول موج مورد نیاز خود با ما تماس بگیرید.
