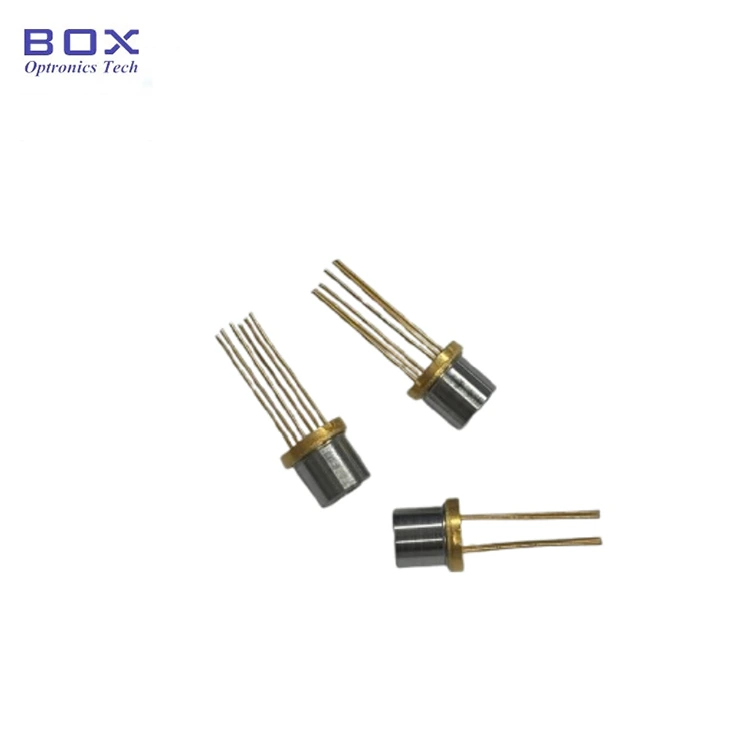

دیود لیزر 1392 نانومتری DFB TO-CAN

Box Optronics دیود لیزری 1392 نانومتری DFB TO-CAN (مدل: BLD-D1392.5TO60-AL) را ارائه می دهد، یک لیزر DFB که برای کاربردهای تشخیص گاز بخار آب (H2O) طراحی شده است. در بسته بندی فشرده TO60 هرمتیک با خنک کننده ترموالکتریک (TEC)، ترمیستور و خروجی لنز غیر کروی قرار گرفته است. این لیزر DFB با داشتن طول موج مرکزی 1392.5 نانومتر، تحمل طول موج +/-1 نانومتر، توان خروجی 5 میلی‌وات، نسبت سرکوب حالت جانبی بالا و جریان آستانه پایین، برای طیف‌سنجی جذب لیزر دیود قابل تنظیم (TDLAS و سایر کاربردهای تشخیص گاز) مناسب است. MOQ 1 عدد است. از تست نمونه دسته کوچک و عرضه حجم پشتیبانی می کند.

ارسال استعلام

توضیحات محصول

نمای کلی محصول -1392 نانومتر دیود لیزر DFB TO-CAN

دیود لیزر 1392 نانومتری DFB TO-CAN (مدل: BLD-D1392.5TO60-AL) از Box Optronics دارای طول موج مرکزی 1392.5 نانومتر (1391.5 تا 1393.5 نانومتر) و خروجی اپتیکال 5 میلی‌وات با طول 5 میلی‌متر فضایی غیرکروی است. این دیود لیزری 1392 نانومتری DFB که برای کوپلینگ نوری در فضای آزاد طراحی شده است، برای کوپلینگ سلول گاز، تجزیه و تحلیل گاز و یکپارچه سازی سیستم سنجش نوری مناسب است.

TEC و ترمیستور یکپارچه از کنترل دما برای تثبیت طول موج پشتیبانی می کنند. یک بسته فلزی TO60 هرمتیک با پیکربندی 6 پین یک فرم فشرده و قوی را برای آنالایزرهای گاز و ابزارهای سنجش نوری صنعتی فراهم می کند.

ویژگی های کلیدی -1392 نانومتری DFB لیزر دیود TO-CAN

· طول موج مرکز: 1392.5nm (محدوده 1391.5–1393.5nm)، دقت طول موج +/-1nm

· قدرت خروجی نوری بالا: حداقل 5 میلی وات

· جریان آستانه پایین

· ترمیستور خنک کننده ترموالکتریک یکپارچه (TEC).

· بسته هرمتیک TO60 فشرده با خروجی لنز کروی

برنامه های کاربردی-1392 نانومتری دیود لیزری DFB TO-CAN

· تشخیص بخار آب (H2O) با استفاده از TDLAS

· طیف‌سنجی سلول‌های گازی فضای آزاد

· منابع لیزری 1392 نانومتری DFB برای آنالایزرهای گاز

· نظارت بر رطوبت فرآیند صنعتی

· ابزار سنجش و طیف‌سنجی گاز نوری

· تحقیقات فوتونیک و سیستم های آنالیز گاز OEM

مشخصات محصول -1392 نانومتر دیود لیزری DFB TO-CAN

حداکثر مطلق رتبه بندی

پارامتر	نماد	حداقل	حداکثر	واحد
جریان رو به جلو	IFLD	-	100	mA
ولتاژ جلو	VFLD	-	2	V
دمای عملیاتی	TOP	0	70	درجه سانتی گراد
دمای ذخیره سازی	TS	-40	85	درجه سانتی گراد
دمای جریان مجدد لحیم کاری	TSLD	-	260/10	درجه سانتی گراد / سانتی گراد

ویژگی های الکترواپتیکال (T = 25°C)

پارامتر	نماد	شرایط تست	حداقل	تایپ کنید	حداکثر	واحد
جریان آستانه	ITH	CW، 25 درجه سانتی گراد	-	14	25	mA
توان خروجی	PO	IOP=50mA	5	-	-	میلی وات
طول موج مرکز	λ	IOP=50mA	1391.5	1392.5	1393.5	نانومتر
بهره وری شیب	SE	IOP=50mA	-	0.1	0.24	mW/mA
ولتاژ جلو	VF	IOP=30mA	0.5	-	2.0	V
مقاومت سری	R	CW	-	7	-	Ω
نسبت سرکوب حالت جانبی	SMSR	IOP=100mA	35	45	-	دسی بل
مقاومت ترمیستور	RT	25 درجه سانتی گراد	-	10	-	kΩ
ضریب بتا	بتا	25 درجه سانتیگراد / 85 درجه سانتیگراد	3800	3930	4000	K

ویژگی های TEC

پارامتر	نماد	حداقل	تایپ کنید	حداکثر	واحد
حداکثر جریان TEC	IMAX	-	-	1.2	A
حداکثر ولتاژ TEC	VMAX	-	-	1.58	V
حداکثر توان TEC	QMAX	-	-	1.2	W
دیفرانسیل دمای TEC	ΔT	-	70	-	K

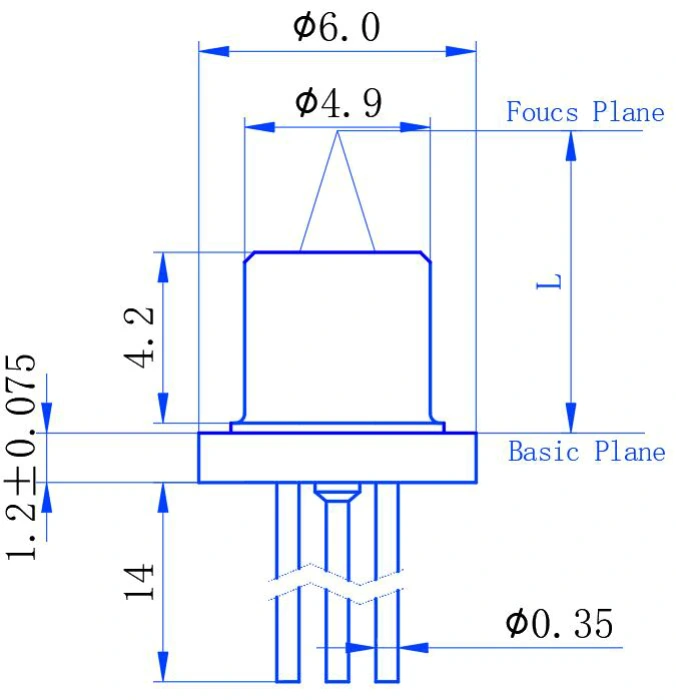

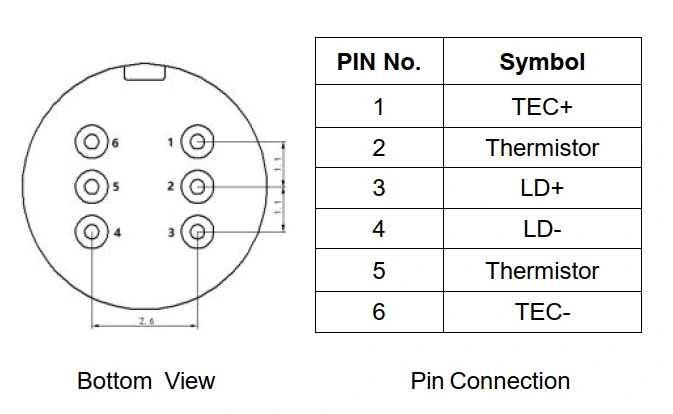

تعریف بسته و پین

اطلاعات سفارش -1392 نانومتر DFB لیزر دیود TO-CAN

نامگذاری مدل

BLD - D XXXX تا XX - X

مثال: BLD-D1392.5TO60-AL

میدان	کد	توضیحات
سری محصولات	BLD	سری دیود لیزر جعبه ای
نوع لیزر	D	D = لیزر DFB
طول موج	1392.5	طول موج مرکز 1392.5 نانومتر
نوع بسته	TO60	پکیج هرمتیک TO60
لنز / خروجی	AL	AL = لنز غیر کروی

دیتاشیت -1392 نانومتری دیود لیزری DFB TO-CAN

دیتاشیت

سوالات متداول (سؤالات متداول)

س: چه گازی را می توان با لیزر 1392 نانومتری DFB تشخیص داد؟

پاسخ: طول موج 1392 نانومتر معمولاً برای طیف‌سنجی جذب بخار آب (H2O) استفاده می‌شود و می‌توان آن را برای تشخیص رطوبت و بخار آب مبتنی بر TDLAS اعمال کرد. خط جذب خاص و شرایط عملیاتی باید بر اساس غلظت گاز، طول مسیر نوری و طراحی سیستم ارزیابی شود. Box Optronics همچنین دیودهای لیزر DFB را در طول موج های دیگر برای نیازهای مختلف سنجش گاز ارائه می دهد.

س: تفاوت بین این لیزر TO60 DFB و لیزر DFB بسته بندی شده با پروانه چیست؟

A: تفاوت های اصلی در قالب بسته، رابط نوری و هزینه است.

نسخه TO60 دارای یک بسته قوطی فلزی فشرده و فشرده با لنزهای TEC، ترمیستور و غیر کروی برای اتصال نوری در فضای آزاد است.

لیزرهای پروانه‌ای DFB معمولاً با خروجی فیبر پیگت در دسترس هستند و ممکن است بسته به پیکربندی، عملکردهای اضافی مانند جداکننده نوری و فتودیود مانیتور را ادغام کنند.

با بسته بندی ساده تر و خروجی نوری فضای آزاد، نسخه TO60 گزینه مقرون به صرفه تری را برای سنجش گاز و سایر کاربردها که در آن کوپلینگ فیبر و عملکردهای یکپارچه اضافی مورد نیاز نیست، فراهم می کند. انتخاب به روش کوپلینگ نوری مورد نیاز، اندازه بسته و معماری سیستم بستگی دارد.

س: چگونه TEC یکپارچه عملکرد تشخیص گاز را بهبود می بخشد؟

A: TEC یکپارچه و ترمیستور 10kΩ کنترل دما را برای لیزر DFB فراهم می کند و به حفظ شرایط عملیاتی پایدار و کاهش رانش طول موج ناشی از تغییرات دما کمک می کند. کنترل دما در سیستم‌های TDLAS مهم است زیرا طول موج لیزر باید با ویژگی جذب هدف در یک راستا باقی بماند. مشخصات TEC باید همراه با محدوده دمای عملیات لیزر و الزامات سیستم کامل سنجش گاز در نظر گرفته شود.

محصولات مرتبط

· 1392 نانومتر دیود لیزری پروانه ای 10 میلی واتی DFB

· دیود لیزری پروانه ای 760 نانومتری 10 میلی واتی DFB

· لیزر پروانه ای 1512 نانومتری 10 میلی واتی DFB 14 پین

· دیود لیزری 1574 نانومتری DFB برای سنجش CO2

· فتودیود پین پین InGaAs 1mm Active Area

یادداشت های عملیاتی و مدیریت

· دیودهای لیزری دستگاه‌های حساس به تخلیه الکترواستاتیک (ESD) هستند. رویه های حفاظتی مناسب ESD همیشه باید در حین جابجایی رعایت شود.

· ماژول ها باید مانند دستگاه های نیمه هادی معمولی برای جلوگیری از آسیب های الکترواستاتیک کار شوند. برای نگهداری و حمل ایمن، ماژول ها باید با مواد ضد ESD بسته بندی شوند.

· برای مونتاژ ماژول ها روی PCB، میز کار، آهن لحیم کاری و بدن انسان باید به زمین متصل شوند.

· دستگاه های استفاده نشده را در دمای ذخیره سازی توصیه شده (40- تا 85+ درجه سانتی گراد) در بسته بندی ایمن ESD نگهداری کنید.

· از حداکثر امتیاز مطلق مشخص شده در برگه داده تجاوز نکنید، از جمله حداکثر جریان پیشروی 100 میلی آمپر و حداکثر ولتاژ پیشروی 2 ولت.

· همیشه از درایور دیود لیزری با محدودیت جریان و محافظت در برابر ولتاژ اضافی استفاده کنید.

· تثبیت دمای TEC را قبل از اعمال جریان درایو لیزر برای عملکرد بهینه و پایداری طول موج فعال کنید.

· برای جلوگیری از آلودگی، از لمس سطح لنز غیرکروی با انگشتان خودداری کنید. در صورت نیاز به تمیز کردن، از ایزوپروپیل الکل (IPA) و سواب بدون پرز استفاده کنید.

· دمای جریان مجدد لحیم کاری: حداکثر 260 درجه سانتیگراد به مدت 10 ثانیه. از زمان یا دمای بیش از حد لحیم کاری خودداری کنید.
