بررسی اجمالی محصول - توان سنج نوری

قدرت سنج نوری Box Optronics یک ابزار اندازه گیری نوری با کارایی بالا است که برای تشخیص و تجزیه و تحلیل دقیق توان نوری مهندسی شده است. با استفاده از آشکارسازهای فتودیود سیلیکون (Si) و گالیم آرسنید ایندیم (InGaAs) با کیفیت بالا ساخته شده است، توان سنج های ما اندازه گیری های دقیق و قابل اعتمادی را در محدوده طیفی فرابنفش، مرئی، مادون قرمز نزدیک و مادون قرمز متوسط ​​ارائه می دهند.

این سری شامل مدل‌های چند کاناله رومیزی (PM-MC-4-B5) برای آزمایش‌های آزمایشگاهی و تولیدی و مدل‌های جمع‌وجور تک کاناله (PM-SC-1-HD) برای آزمایش میدانی و کالیبراسیون در محل است. همه واحدها دارای رابط های لمسی بصری، تجزیه و تحلیل آماری بلادرنگ (جریان، حداقل، حداکثر، متوسط، پیک به اوج، انحراف استاندارد) و اتصال USB برای جمع آوری و تجزیه و تحلیل داده های مبتنی بر رایانه شخصی هستند. با سرهای آشکارساز قابل تعویض که از باندهای طول موج و محدوده توان مختلف پشتیبانی می‌کنند، طرح‌های یکپارچه کره اختیاری برای جمع‌آوری پرتوهای یکنواخت، و لوازم جانبی اتصال فیبر انعطاف‌پذیر (آداپتور فیبر لخت و آداپتور فیبر FC)، توان سنج‌های نوری ما را می‌توان برای برآوردن نیازهای خاص پیکربندی کرد.

ویژگی های کلیدی-نرم سنج نوری

● وضوح اندازه گیری بالا: 0.001dB برای خوانش دقیق توان

● محدوده توان گسترده: 1nW~10mW یا 10uW~10W

● پوشش طول موج گسترده: 400 تا 1100 نانومتر (Si)، 900 تا 1650 نانومتر (InGaAs)، 1100 تا 2200 نانومتر (InGaAs)

● فرم فاکتورهای چندگانه: پیکربندی‌های رومیزی (4 کانالی) و دستی (1 کانالی) موجود است

● تحلیل آماری توان داخلی: مقدار فعلی، حداقل، حداکثر، متوسط، اوج به اوج، انحراف استاندارد

● فاصله نمونه‌گیری داده‌های قابل تنظیم: 0.1 تا 1 ثانیه

● رابط کاربری لمسی بصری با نمایش زمان واقعی

● اتصال USB با نرم افزار میزبان برای ثبت داده ها و تجزیه و تحلیل گرافیکی

● خروجی ولتاژ آنالوگ (0~2.5V) از طریق BNC/SMA

● سازگار با آداپتور فیبر لخت (BFA) و لوازم جانبی آداپتور فیبر FC (FCA)

● طراحی فشرده و ناهموار مناسب برای محیط های آزمایشگاهی و صنعتی

● عدم قطعیت اندازه گیری: ± 5٪

کاربردهای معمولی-کنتور برق نوری

● آزمایش و تعیین مشخصات اجزای نوری (دیودهای لیزر، فیبرها، تقویت کننده ها، جدا کننده ها)

● تأیید توان خروجی لیزر و نظارت بر پایداری

● هم ترازی سیستم فیبر نوری و اندازه گیری تلفات

● آزمایشگاه های تحقیق و توسعه در فوتونیک و اپتوالکترونیک

● کنترل و تست کیفیت خط تولید لیزر صنعتی

● کالیبراسیون و اعتبار سنسور نوری

● تست اجزای مخابراتی (CWDM، DWDM، فرستنده و گیرنده)

● آزمایشگاه های نوری آموزشی و دانشگاهی

● خدمات میدانی و کالیبراسیون تجهیزات در محل

مشخصات فنی-کنتور برق نوری

مشخصات آشکارساز (T=25°C)

مشخصات واحد میزبان

مشخصات لوازم جانبی

جزئیات محصول-کنتر برق نوری

برق سنج نوری چیست؟

توان سنج نوری یک ابزار الکترونیک نوری دقیق است که برای اندازه‌گیری قدرت سیگنال‌های نوری، معمولاً از لیزر، دیودهای ساطع نور (LED)، یا سیستم‌های انتقال فیبر نوری طراحی شده است.

از دو جزء اصلی تشکیل شده است: سر حسگر فوتودیود کالیبره شده که توان نوری ورودی را به جریان الکتریکی تبدیل می‌کند، و یک واحد نمایشگر/پردازنده که مقدار توان اندازه‌گیری شده را در واحدهایی مانند وات (W)، میلی‌وات (mW) یا دسی‌بل نسبت به 1 میلی‌وات (میلی‌وات) (میلی‌وات) تقویت می‌کند، دیجیتالی می‌کند و نمایش می‌دهد.

توان سنج های نوری ابزارهای اساسی در تحقیقات فوتونیک، ارتباطات فیبر نوری، تولید لیزر و کنترل کیفیت هستند. آنها برای تعیین مشخصات خروجی لیزر، اندازه‌گیری تلفات درج فیبر، اندازه‌گیری توان و بهره خروجی تقویت‌کننده نوری، و تأیید بودجه توان در سطح سیستم استفاده می‌شوند.

انتخاب ماده آشکارساز (سیلیکون برای قابل مشاهده/NIR، InGaAs برای NIR/SWIR) محدوده طول موج و حساسیت ابزار را تعیین می کند.

بررسی اجمالی سری محصولات

Box Optronics یک پلت فرم قدرت سنج نوری مدولار با سرهای آشکارساز قابل تعویض و دو گزینه واحد میزبان را ارائه می دهد که به مشتریان امکان می دهد سیستمی را بهینه شده برای نیازهای اندازه گیری خاص خود پیکربندی کنند:

سرهای آشکارساز

• PMS-4011-2040: آشکارساز فتودیود سیلیکونی با کره یکپارچه، پوشش دهنده 400 ~ 1100 نانومتر با محدوده توان -20~+40dBm (10μW~10W). ایده آل برای اندازه گیری توان لیزر مرئی و نزدیک به مادون قرمز.

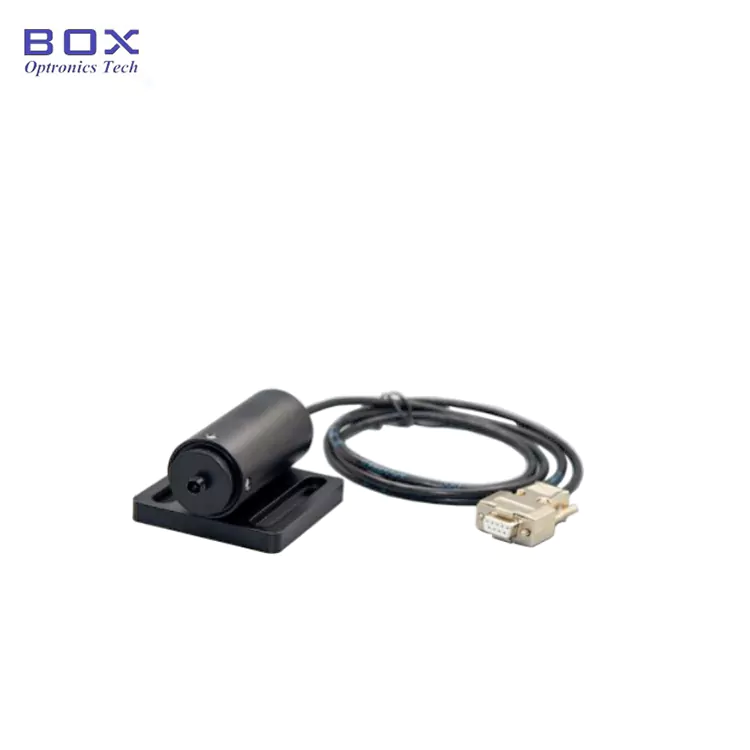

• PMS-9016-6010: آشکارساز فتودیود InGaAs (بدون کره یکپارچه)، که 900 ~ 1650 نانومتر را پوشش می دهد و محدوده کم مصرف گسترده 60-~ + 10dBm (1nW~10mW) را پوشش می دهد. بهینه شده برای اندازه گیری باند مخابراتی با حساسیت بالا.

• PMS-9016-2043: آشکارساز فتودیود InGaAs با کره یکپارچه، که 900 ~ 1650 نانومتر را پوشش می دهد و محدوده توان گسترده ای از -20 ~ + 43dBm (10μW~20W) دارد. مناسب برای تست های مخابراتی و دیتاکام همه منظوره.

• PMS-1122-2040: آشکارساز فتودیود InGaAs با طول موج گسترده با کره یکپارچه، 1100 ~ 2200 نانومتر با محدوده توان -20 ~ + 40dBm (10μW~10W) را پوشش می دهد. برای کاربردهای مادون قرمز موج کوتاه (SWIR) طراحی شده است.

واحدهای میزبان

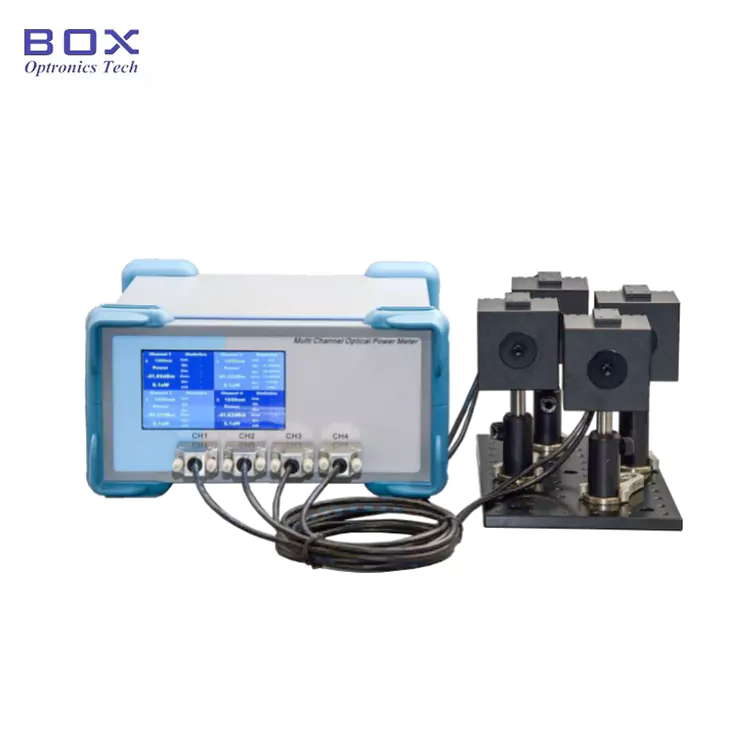

• PM-MC-4-B5 (نیمکت چند کاناله): واحد چهار کاناله با صفحه نمایش لمسی بزرگ، پشتیبانی از اندازه گیری همزمان حداکثر چهار کانال آشکارساز. ایده آل برای تنظیمات آزمایشگاهی، ایستگاه های آزمایش تولید، و برنامه هایی که نیاز به نظارت چند نقطه ای دارند.

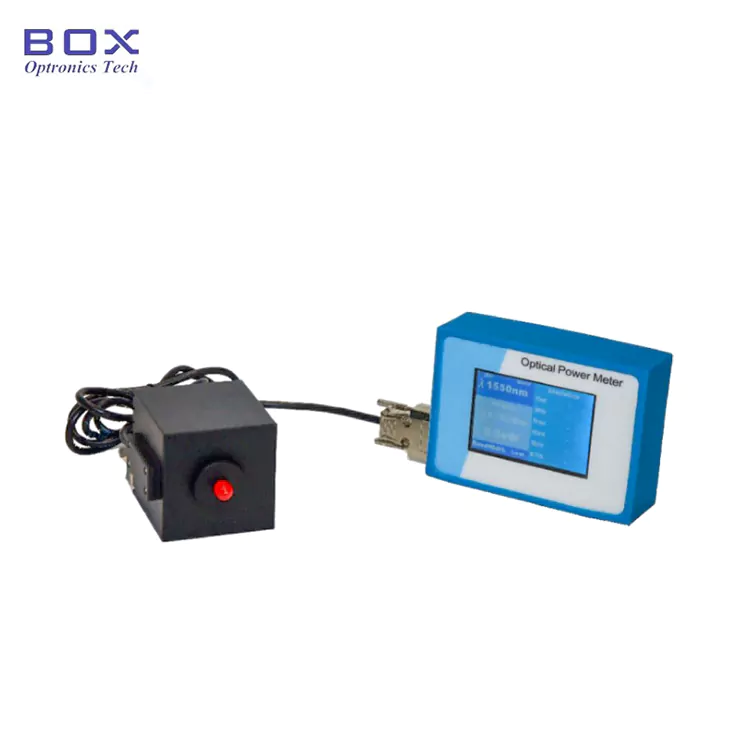

• PM-SC-1-HD (تک کانال دستی): واحد دستی تک کاناله جمع و جور با رابط صفحه نمایش لمسی، طراحی شده برای قابلیت حمل و استفاده در میدان. ایده آل برای کالیبراسیون در محل، خدمات صحرایی، و برنامه های آزمایش تلفن همراه.

سفارش اطلاعات-نور کنتور برق

نامگذاری مدل

کنوانسیون نامگذاری واحد میزبان

PM - XX - X - XX

مثال: PM-MC-4-B5

کنوانسیون نامگذاری آشکارساز

PMS - XXXX - XXXX - XX

مثال: PMS-9016-2040-FC

دیتاشیت و نرم افزار-کنتور برق نوری

دیتاشیت

· کنترل از راه دور از طریق رابط USB. لینک دانلود نرم افزار رایانه شخصی همراه با خرید است.

شرایط نقل قول و پرداخت

شرایط نقل قول

· EXW

· DAP

· FOB

· سایر شرایط: لطفاً برای بحث با ما تماس بگیرید.

شرایط پرداخت

· PayPal: پرداخت سریع و ایمن برای نمونه ها و سفارش های کوچک

· T/T (انتقال بانکی): روش پرداخت استاندارد برای سفارشات تولید عادی

· Alibaba Trade Assurance: محافظت ایمن از سفارش برای معاملات آنلاین با ضمانت خریدار

· کارت اعتباری: از طریق پلتفرم های PayPal و Alibaba در دسترس است

· شرایط پرداخت انعطاف پذیر: قابل مذاکره

زمان سرب

· واحدهای استاندارد (مدل های موجود): 3 تا 5 روز کاری

· تولید استاندارد: 10 تا 15 روز کاری

· سفارش‌های حجمی: لطفاً برای برنامه تولید تماس بگیرید

· ارسال بین المللی: ~ 5 روز کاری (DHL/UPS/FedEx express)

· خدمات تسریع شده: در صورت درخواست در دسترس است

یادداشت های عملیاتی و هندلینگ-اپتیکال قدرت سنج

اقدامات احتیاطی ایمنی

· هرگز مستقیماً به پرتو لیزر فعال یا درگاه خروجی نوری نگاه نکنید

· همیشه از پروتکل های ایمنی لیزر مناسب پیروی کنید و از عینک ایمنی لیزری مناسب استفاده کنید

· از حداکثر توان نامی برای مدل آشکارساز در حال استفاده تجاوز نکنید

· قبل از تمیز کردن یا تعمیر دستگاه، برق را قطع کنید

· برای جلوگیری از آسیب رساندن به دستگاه، فقط از منبع تغذیه مشخص شده استفاده کنید

مراقبت و نگهداری آشکارساز

· دیافراگم آشکارساز را تمیز و عاری از گرد و غبار، روغن و زباله نگه دارید

· هنگام تمیز کردن سطح آشکارساز از دستمال مرطوب تمیز و بدون پرز و محلول تمیزکننده نوری مناسب استفاده کنید

· هنگام استفاده نکردن از آشکارساز، همیشه درپوش‌های محافظ را تعویض کنید

· از لمس سطح آشکارساز فعال با انگشتان یا ابزار خودداری کنید

· کانکتورهای فیبر را قبل از قرار دادن با استفاده از ابزار تمیزکننده مناسب تمیز کنید

· از انداختن یا قرار دادن آشکارساز در معرض شوک مکانیکی خودداری کنید

· در صورت عدم استفاده در محیطی تمیز و خشک نگهداری شود

· کالیبراسیون مجدد دوره ای سالانه توصیه می شود

تضمین کیفیت

Box Optronics متعهد به ارائه ابزارهای تست و اندازه گیری نوری با کیفیت بالا با عملکرد قابل اعتماد و سازگار است. تمام کنتورهای برق نوری ما قبل از ارسال تحت آزمایش، کالیبراسیون و روش های کنترل کیفیت دقیق قرار می گیرند.

گارانتی

· 12 ماه ضمانت محدود از تاریخ تحویل

· ضمانت نقص در مواد و طرز کار را پوشش می‌دهد

· تعمیر یا تعویض رایگان واحدهای معیوب تحت گارانتی

· ضمانت خسارت ناشی از استفاده نادرست، سوء استفاده، اصلاح غیرمجاز یا سایش عادی قطعات مصرفی را پوشش نمی‌دهد.
