ایزولاتور نوری 1064 نانومتری با قدرت بالا

بررسی اجمالی محصول-1064nm عایق نوری با قدرت بالا

Box Optronics 1064 نانومتری عایق نوری با توان بالا را ارائه می‌کند، یک جزء نوری غیرفعال با کارایی بالا که برای محافظت از منابع لیزر، لیزرهای اولیه و تقویت‌کننده‌های نوری در برابر بازخورد نوری مضر ناشی از نور بازتابی و پراکنده‌شده طراحی شده است. بر اساس اثر چرخش فارادی، این ایزولاتور انتقال نور غیر متقابل را امکان پذیر می کند و اجازه می دهد نور در جهت جلو با تلفات کم عبور کند در حالی که نور جهت معکوس با ایزوله بالا را مسدود می کند.

این جداساز 1064 نانومتری با از بین رفتن ورودی معمولی، ایزولاسیون بالا و نسبت خاموشی بالا، برای لیزرهای فیبر و سیستم های تقویت کننده پرقدرت بهینه شده است. این دستگاه از انتقال توان متوسط ​​تا 10 وات و حداکثر توان تا 10 کیلو وات برای عملکرد پالس ns پشتیبانی می کند، که آن را برای کاربردهای صنعتی و علمی مورد نیاز مناسب می کند.

ویژگی های کلیدی - جداساز نوری با قدرت بالا 1064 نانومتری

• ایزولاسیون بالا: 30dB ایزولاسیون معمولی اوج، حداقل 25dB

• از دست دادن درج کم

• زیان بازگشتی بالا

• تلفات وابسته به قطبش کم (PDL)

• مدیریت توان بالا: توان متوسط ​​تا 10 وات

• طراحی بسته بندی فشرده و مستحکم: 58×28×26 میلی متر

• در نسخه‌های PM (حفظ قطبش) و غیر PM موجود است

• گزینه‌های طول موج چندگانه: 980 نانومتر، 1030 نانومتر، 1064 نانومتر

کاربردهای معمولی - عایق نوری با قدرت بالا 1064 نانومتری

• سیستم‌های لیزر فیبر و لیزرهای فیبر MOPA

• تقویت‌کننده‌های فیبر

• ابزارهای اندازه‌گیری و آزمایش نوری

• سیستم‌های حسگر فیبر نوری

• محافظت از لیزر بذر در زنجیره‌های تقویت‌کننده

• سیستم‌های لیزر فیبر با قدرت بالا

• آزمایشگاه‌های تحقیق و توسعه

• سیستم‌های پردازش لیزری صنعتی

مشخصات فنی-1064 نانومتر جداساز نوری با قدرت بالا

مشخصات نوری (T=25°C)

مشخصات مکانیکی و محیطی

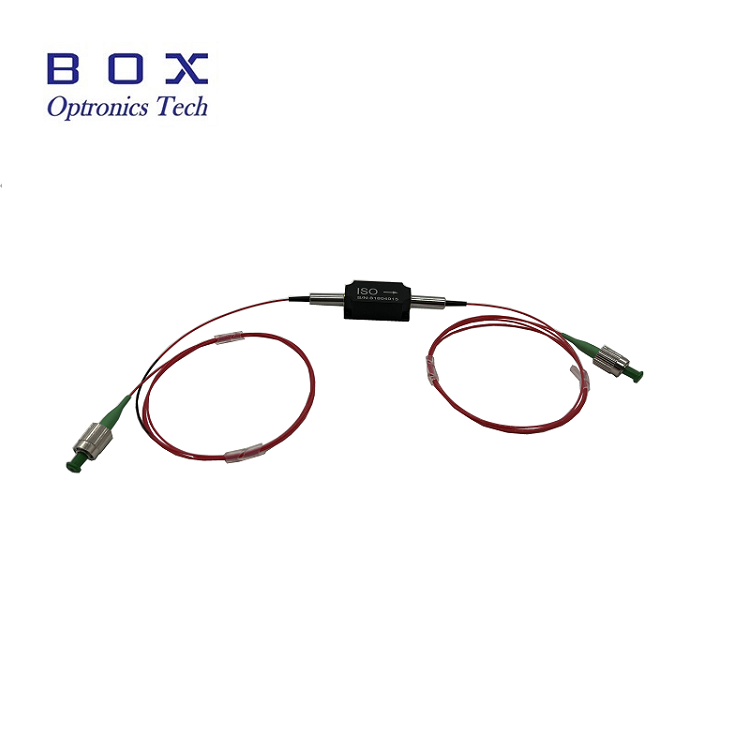

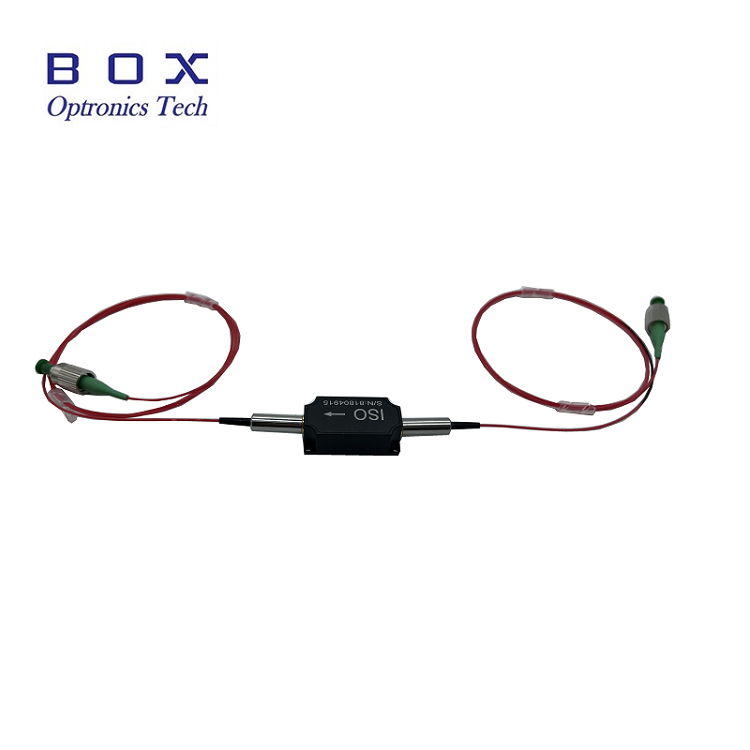

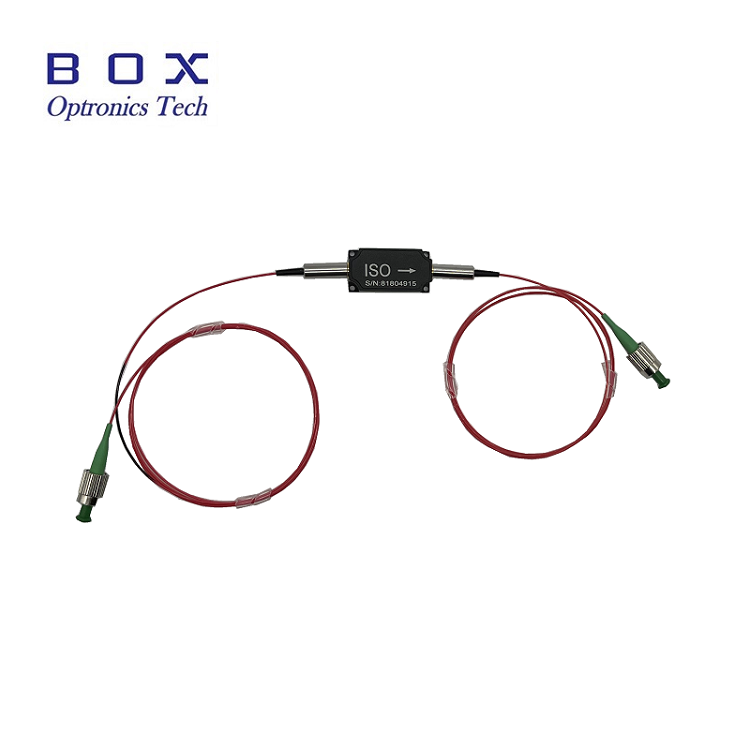

جزئیات محصول - عایق نوری با قدرت 1064 نانومتری

ایزولاتور نوری چیست؟

جداساز نوری که به عنوان جداکننده فارادی نیز شناخته می‌شود، یک دستگاه نوری دو پورت غیرفعال است که امکان انتقال ترجیحی در یک جهت را فراهم می‌کند در حالی که ایزولاسیون بالایی در جهت معکوس ایجاد می‌کند. این یک جزء ضروری در سیستم های لیزر و فیبر نوری است که از منابع لیزر و تقویت کننده های نوری در برابر بازخورد نوری ناشی از نور بازتابی و پراکنده محافظت می کند.

جداسازهای نوری بر اساس اثر فارادی ساخته شده‌اند که از یک ماده مغناطیسی نوری استفاده می‌کند که قطبش نور عبوری از آن را هنگام قرار گرفتن در معرض میدان مغناطیسی می‌چرخاند. این چرخش قطبش همراه با قطبش‌کننده‌ها، انتقال نوری رو به جلو و ایزوله‌کردن زیاد نور با انتشار معکوس را ممکن می‌سازد.

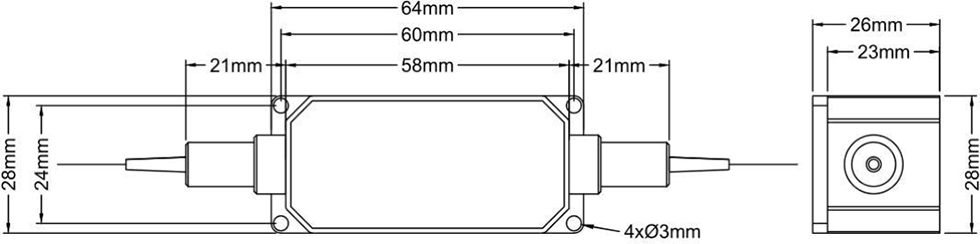

ابعاد بسته بندی

عایق نوری 1064 نانومتری با قدرت بالا در یک محفظه فشرده و مقاوم با ابعاد زیر (واحد: میلی متر) بسته بندی شده است:

• اندازه بسته: 58 × 28 × 26 میلی‌متر (L×W×H)

• پیکربندی ۲ پورت با پیگتیل‌های فیبر

• 4 سوراخ نصب (Ø3 میلی متر) برای نصب ایمن

• برای قابلیت اطمینان بالا و پایداری حرارتی طراحی شده است

چرا Box Optronics را انتخاب کنید؟

• کنترل کیفیت دقیق با آزمایش ۱۰۰٪ قبل از ارسال

• قیمت رقابتی با قابلیت تحویل انبوه پایدار

• گزینه‌های سفارشی‌سازی انعطاف‌پذیر برای طول موج، توان، فیبر، و رابط‌ها

• آزمایش نمونه برای ارزیابی در دسترس است

• حمل‌ونقل جهانی با تحویل سریع DHL، UPS، و FedEx

• هر دو نسخه PM و غیر PM موجود است

• گزینه‌های رتبه‌بندی توان چندگانه: 500 میلی‌وات تا 10 وات

• پوشش طول موج گسترده: 980 نانومتر، 1030 نانومتر، 1064 نانومتر

• عرضه بلندمدت قابل اعتماد برای مقادیر تولید

اطلاعات سفارش - عایق نوری با قدرت بالا 1064 نانومتری

نامگذاری مدل

HPMIS - XXXX - X - X - X - X - X - XX

مثال: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

جداساز PM با قدرت 1064 نانومتری، محور آهسته کار، محور سریع مسدود شده، فیبر PM پاندا، لوله شل 900 میکرومتر، طول فیبر 1 متر، بسته 58x28x26 میلی متر، قدرت حمل و نقل 10 وات

مثال: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

ایزولاتور 1064 نانومتری با قدرت بالا (غیر PM)، فیبر Hi1060، لوله شل 900 میکرومتر، طول فیبر 1 متر، بسته 58x28x26 میلی متر، قدرت جابجایی 5 وات

گزینه های سفارشی سازی موجود

• طول موج مرکز: 980 نانومتر، 1030 نانومتر، 1064 نانومتر، سایر طول موج‌ها در صورت درخواست در دسترس هستند

• رده‌بندی توان: ۵۰۰ میلی‌وات، ۱ وات، ۲ وات، ۵ وات، ۱۰ وات، توان بالاتر برای طرح‌های سفارشی موجود است

• نوع قطبش: PM (حفظ قطبش) یا غیر PM (حالت تک استاندارد)

• پیکربندی محور PM: محور آهسته کار می‌کند، هر دو محور کار می‌کنند

• نوع فیبر: فیبر PM Panda، Hi1060، سایر الیاف ویژه

• طول فیبر: 0.5 متر، 0.8 متر، 1 متر، 1.5 متر، 2 متر (طول های سفارشی موجود است)

• نوع پیگتیل: فیبر 250 میکرومتری لخت، لوله شل 900 میکرومتر، لوله شل 3.0 میلی‌متر

• اندازه بسته: استاندارد ۵۸×۲۸×۲۶ میلی‌متر یا ابعاد بسته سفارشی

• نسخه‌های جداسازی بالاتر برای برنامه‌های کاربردی در دسترس است

برای نیازهای سفارشی، لطفا با تیم فروش ما با مشخصات خود تماس بگیرید.

برگه داده و گزارش آزمایش-1064 نانومتر جداساز نوری با توان بالا

هر واحد با یک گزارش آزمایش جامع که پارامترهای عملکرد اندازه‌گیری شده را مستند می‌کند، ارسال می‌شود. فایل PDF دیتاشیت حاوی مشخصات دقیق است.

• گزارش آزمایش فردی همراه با هر واحد

دیتاشیت

شرایط نقل قول و پرداخت

شرایط نقل قول

• EXW

• DAP

• FOB

• سایر شرایط: لطفاً برای بحث با ما تماس بگیرید.

شرایط پرداخت

• PayPal: پرداخت سریع و ایمن برای نمونه‌ها و سفارش‌های کوچک

• T/T (انتقال بانکی): روش پرداخت استاندارد برای سفارش‌های تولید عادی

• Alibaba Trade Assurance: محافظت ایمن از سفارش برای تراکنش‌های آنلاین با ضمانت خریدار

• کارت اعتباری: PayPal و Alibaba در دسترس هستند

• شرایط پرداخت انعطاف‌پذیر: قابل مذاکره

زمان سرب

• تولید استاندارد: ~10-15 روز کاری

• پیکربندی‌های سفارشی: 15 تا 20 روز کاری

• سفارش‌های حجمی: لطفاً برای برنامه تولید تماس بگیرید

• حمل‌ونقل بین‌المللی: 3 تا 5 روز کاری (DHL/UPS/FedEx express)

• سرویس سریع: در صورت درخواست در دسترس است

نکات عملیاتی و هندلینگ-1064 نانومتری جداساز نوری با قدرت بالا

حفاظت ESD

در حالی که جداکننده‌های نوری دستگاه‌های غیرفعال هستند، برای حفظ عملکرد و قابلیت اطمینان، نیاز به جابجایی مناسب است.

• روی یک سطح تمیز و بدون گرد و غبار کار کنید

• از لمس مستقیم وجه های انتهایی فیبر خودداری کنید

• وقتی از کانکتورها استفاده نمی‌کنید کلاه‌های گرد و غبار را نگه دارید

• هنگام جابجایی و نصب از محافظ ESD مناسب استفاده کنید

• برای جلوگیری از آسیب رساندن به پیگتیل های فیبر، با احتیاط رفتار کنید

هندلینگ فیبر

• از خم شدن بیش از حد فیبر خودداری کنید

• پیگتیل های الیافی را نکشید یا نپیچانید

• کانکتورهای فیبر را قبل از اتصال با استفاده از ابزار تمیز کردن مناسب تمیز کنید

• وقتی از رابط استفاده نمی‌شود، همیشه از کلاه‌های گرد و غبار استفاده کنید

• قبل از استفاده، قسمت انتهایی فیبر را از نظر آسیب بررسی کنید

• از حداکثر بار کششی (5N) تجاوز نکنید

ملاحظات مدیریت نیرو

• مطمئن شوید توان ورودی از حداکثر نامی تجاوز نمی کند

• برای جلوگیری از اضافه بار از پایش مناسب برق استفاده کنید

• اجازه اتلاف حرارت مناسب در سطوح توان بالا را بدهید

• برای عملکرد مداوم با قدرت بالا، روی یک هیت سینک نصب کنید

نصب و نصب

• با استفاده از 4 سوراخ نصب، جداکننده را ایمن نصب کنید

• برای به حداقل رساندن تلفات اضافی، از تراز مناسب اطمینان حاصل کنید

• فضای کافی برای شعاع خمش فیبر بگذارید

• برای اطمینان، در محدوده دمایی مشخص شده کار کنید

• از استرس مکانیکی روی پیگتیل های فیبر خودداری کنید

• از جهت گیری مناسب درگاه برای جهت صحیح سیگنال اطمینان حاصل کنید

• قبل از نصب، جهت جلو/عقب را تأیید کنید

تضمین کیفیت

Box Optronics متعهد به ارائه قطعات نوری با کیفیت بالا با عملکرد قابل اعتماد است. همه جدا کننده های نوری با قدرت بالا قبل از حمل و نقل تحت آزمایش و کنترل کیفیت دقیق قرار می گیرند.

گارانتی

• 12 ماه ضمانت محدود از تاریخ ارسال

• ضمانت نقص در مواد و طرز کار را پوشش می‌دهد

• تعمیر یا تعویض رایگان واحدهای معیوب تحت ضمانت

• ضمانت خسارت ناشی از استفاده نادرست، سوءاستفاده، یا اصلاح غیرمجاز را پوشش نمی‌دهد
