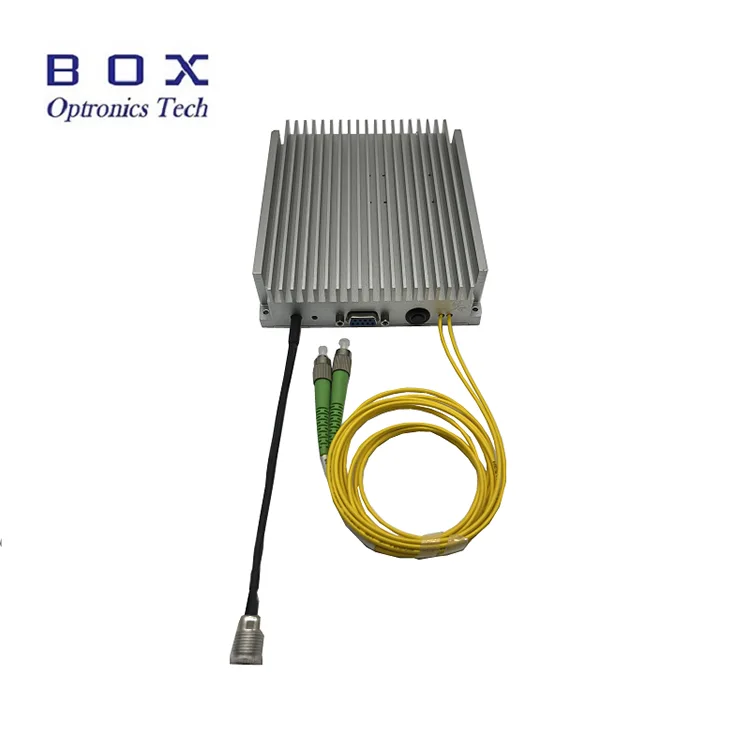

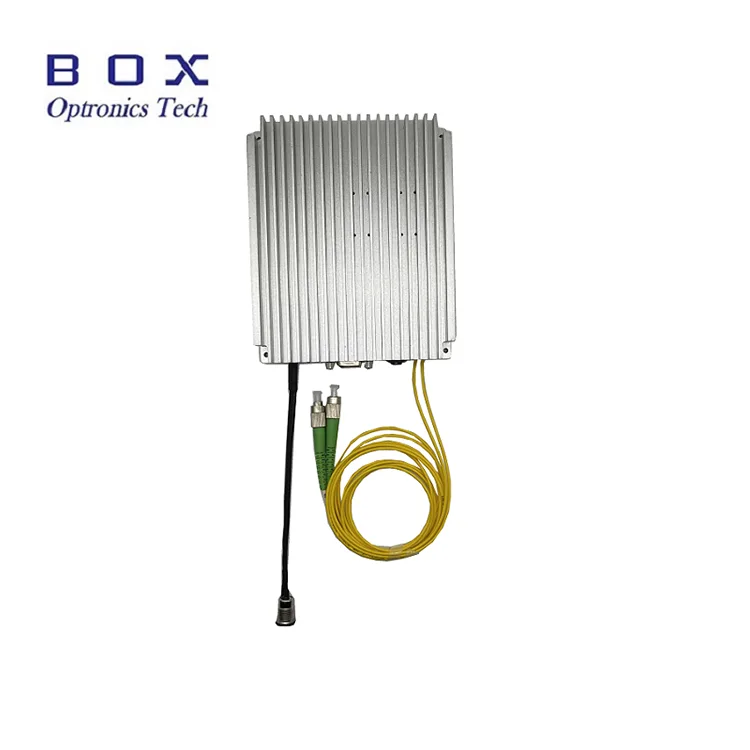

تقویت کننده فیبر دوپ شده با ایتربیوم (YDFA) از لیزر پمپ نیمه هادی برای تحریک فیبر افزایشی دوپ شده با ایتربیوم استفاده می کند و تقویت نوری کارآمد را در محدوده طول موج 1030-1080 نانومتر ارائه می دهد. آمپلی فایر قدرت خروجی اشباع اختیاری و قابل تنظیم پیوسته را در 17/20/23/25/26/27/30/33/37/40dBm ارائه میکند که دارای بهره بالا، نویز کم و عملکرد خروجی پایدار است.

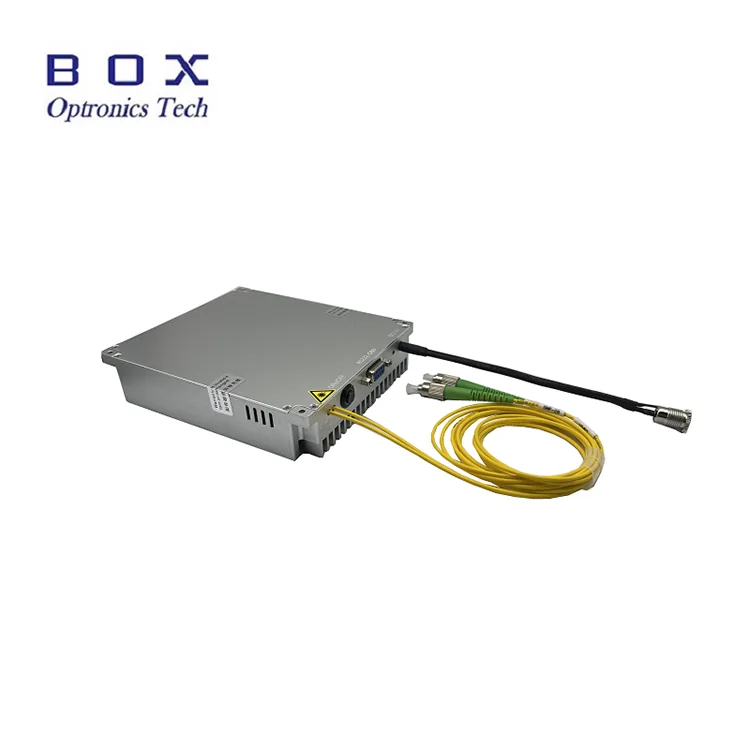

YDFA که در هر دو پیکربندی ماژول رومیزی و فشرده موجود است، از کنترل پنل جلویی، ارتباط سریال و عملیات نرمافزار رایانه شخصی پشتیبانی میکند و آن را برای کاربردهایی مانند تقویت لیزر 1064 نانومتری در تحقیقات علمی، سیستمهای لیزر صنعتی، کاربردهای لیزر فیبر و سیستمهای اندازهگیری نوری دقیق مناسب میسازد.
|
پارامترها |
واحد |
ارزش ها |
یادداشت ها |
|
طول موج عملیاتی |
نانومتر |
1030~1070، 1040~1080 |
|
|
برق ورودی |
dBm |
0 تا 10 |
قابل تنظیم |
|
توان خروجی اشباع |
dBm |
17/20/23/25/26/27/30/33/37/40 |
ورودی @0dBm |
|
رقم نویز |
دسی بل |
≤5.0 |
|
|
سود وابسته به قطبش |
دسی بل |
<0.3 |
فیبر SM |
|
نسبت خاموشی قطبش |
دسی بل |
> 20 |
فیبر PM |
|
جداسازی ورودی/خروجی |
دسی بل |
> 35 |
|
|
نوع فیبر |
- |
Hi1060 یا PM980 |
|
|
رابط |
- |
FC/APC |
|
|
حالت عملیاتی |
- |
ACC/APC(1) |
|
|
ابعاد |
میلی متر |
260 (W)×280 (D)×120 (H) |
میز (17-26dBm) |
|
260 (W)×320 (D)×120 (H) |
رومیزی (27-33dBm) |
||
|
376 (W)×340 (D)×112 (H) |
رومیزی (37-40dBm) |
||
|
125 (W)×150 (D)×20 (H) |
ماژول (17~20dBm) |
||
|
139 (W)×206 (D)×27 (H) |
ماژول (23~26dBm) |
||
|
139(W)×235(D)×70(H) |
ماژول (27~40dBm) |
||
|
منبع تغذیه |
V |
AC 110 ~ 240 ولت، <30 وات |
نیمکت |
|
منبع تغذیه |
V |
5 ولت DC، <15 وات |
ماژول |
|
حالت کنترل |
- |
ارتباط سریال RS232 |
ماژول |
|
رابط ارتباطی |
- |
DB9 زن |
ماژول |
|
دمای عملیاتی |
℃ |
-5~+35 |
|
|
محدوده رطوبت عملیاتی |
% |
0 تا 70 |
|
● محدوده طول موج گسترده.
● توان خروجی بالا تا 40dBm؛
● رقم کم سر و صدا.
● Hi1060 یا PM980 اختیاری.
● اپتیک غیرخطی. ل
● فوتونیک مایکروویو.
● سیستم های LiDAR منسجم.

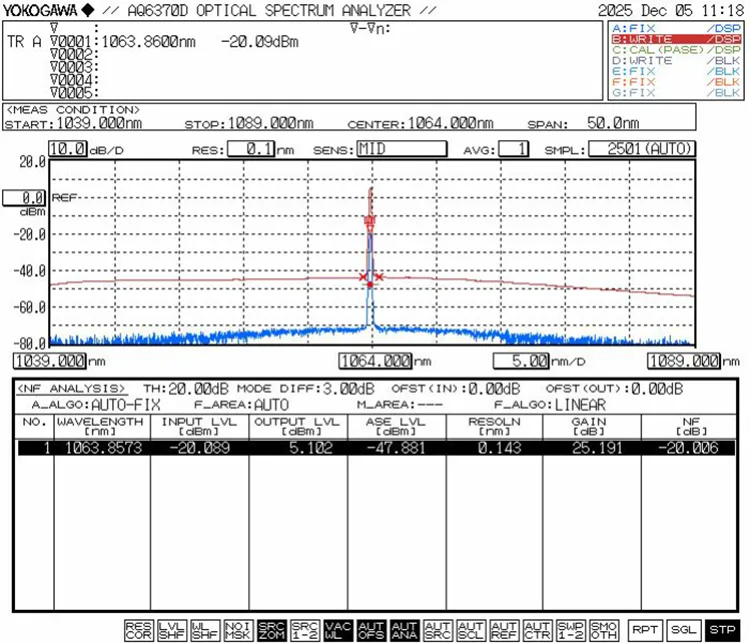

● طیف نوری سیگنال 1064 نانومتری تقویتشده، توان ورودی 0dBm، 3A
● قدرت ناپایداری@توان خروجی 27dBm، ورودی 0dBm 1064nm، حالت APC
● رابط نرم افزار کنترل کامپیوتر

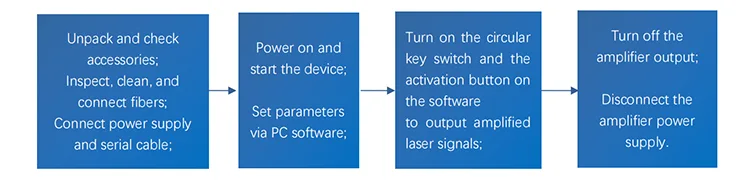

مرحله 1. باز کردن بسته بندی و مونتاژ: قبل از مونتاژ، بررسی کنید که آیا تمام لوازم جانبی از جمله کابل برق یا آداپتور برق، جامپرهای فیبر، دفترچه راهنمای عملیات، گزارش تست و غیره کامل هستند یا خیر.
منبع تغذیه را وصل کنید: تقویتکنندههای رومیزی میتوانند مستقیماً به برق AC متصل شوند. تقویت کننده های مدولار باید به یک منبع تغذیه سوئیچینگ DC یا منبع تغذیه تنظیم شده متصل شوند که نیازهای منبع تغذیه آنها را برآورده می کند.
برای بازرسی و تمیز کردن صفحه انتهایی کانکتور فیبر، از تجهیزات و ابزارهای ویژه (بازرس انتهای فیبر، کیت تمیز کردن کانکتور فیبر) استفاده کنید. فقط زمانی که کاملاً تمیز است، از جامپرهای فیبر برای اتصال منبع نور سیگنال به درگاه ورودی تقویت کننده استفاده کنید.

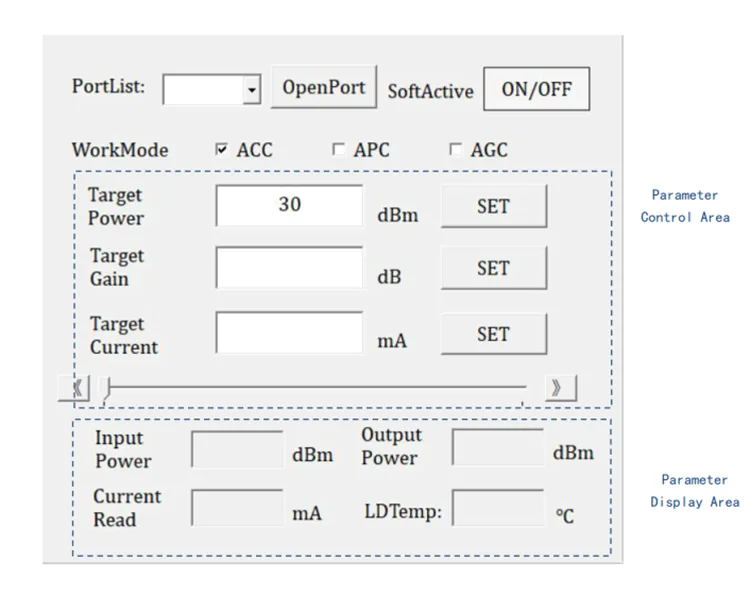

مرحله 2. منبع تغذیه آمپلی فایر را روشن کنید، حالت کار را در نرم افزار PC انتخاب کنید و پارامترهایی مانند توان خروجی یا جریان پمپ را تنظیم کنید.
توجه: هر بار که ماژول تقویتکننده روشن میشود، حالت کار (APC/ACC) و جریان کاری یا توان خروجی تقویتکننده تنظیمات پارامتر مربوط به آخرین استفاده است. در صورت نیاز به تنظیم، می توان آن را از طریق نرم افزار رایانه شخصی تغییر داد. آمپلی فایر معمولاً در کارخانه روی حداقل جریان کاری و حداقل توان خروجی تنظیم می شود.
مرحله 3. کلید فعال سازی (ACT) را روی ماژول فشار دهید و روی کلید فعال سازی نرم (SOFTACTIVE) در نرم افزار رایانه شخصی کلیک کنید. در این زمان سیگنال لیزر شروع به تقویت و خروجی می کند. در طول آزمایش، حالت کار و توان خروجی را می توان به موقع در صورت نیاز تنظیم کرد.
توجه: وقتی تقویتکننده در حالت ساطع نور است (سوئیچ فعالسازی روشن است)، وصل کردن، جدا کردن یا وصل کردن اتصالات جامپر فیبر اکیداً ممنوع است. در غیر این صورت، صفحه انتهایی کانکتور جامپر فیبر و خود آمپلی فایر ممکن است آسیب ببینند و منجر به اختلال در عملکرد شوند.
Setp4. پس از استفاده، کلید فعال سازی (ACT) را خاموش کنید تا خروجی آمپلی فایر قطع شود، منبع تغذیه را قطع کنید و اتصال فیبر را قطع کنید.
|
YDFA |
توان خروجی |
نوع فیبر |
بعد |
|
YDFA |
-XX |
-XX |
-X |
|
تقویت کننده فیبر دوپ شده با ایتربیوم |
17: 17dBm 20: 20dBm 23: 23dBm ... 40: 40dBm |
اس ام: Hi1060 PM:PM980 |
م: ماژول ب: نیمکت |
به عنوان مثال: YDFA-27-PM-M
(اطلاعات سفارش: تقویت کننده فیبر دوپ شده با ایتربیوم، توان خروجی 27dBm، با فیبر PM980، بسته ماژول).
● شرایط نقل قول
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از EXW را پیشنهاد می کند. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال محصولات را پیش پرداخت کنید.
(3) سایر موارد
● شرایط پرداخت
PayPal و T/T در دسترس هستند.
تولید: 10-15 روز کاری. (اگر مقداری در انبار موجود باشد، سریعتر ارسال می شود.)
تدارکات بین المللی: 3-5 روز کاری.
● تقویت کننده باید در محدوده طول موج سیگنال نوری و محدوده توان کار کند. سیگنال های نوری را فراتر از محدوده مشخص شده وارد نکنید. برای پارامترهای خاص به گزارش تست محصول مراجعه کنید.
● قبل از شروع، مطمئن شوید کلید برق و کلید کلید خاموش هستند، سپس منبع تغذیه را وصل کنید. هنگام خاموش کردن، ابتدا کلید کلید را خاموش کنید و پس از خاموش شدن نشانگر خروجی، منبع تغذیه را قطع کنید. هنگامی که تقویت کننده کار می کند، منبع تغذیه را مستقیما قطع نکنید.
● وصل/کشیدن مکرر کانکتورهای فیبر ورودی و خروجی توصیه نمی شود، زیرا ممکن است باعث آلودگی گرد و غبار، افزایش از دست رفتن درج یا سوختن صفحه انتهایی رابط فیبر شود.
● کانکتور FC/APC در درگاه خروجی اصلی فقط برای تست قدرت است. اتصال آن به سایر اتصالات فیبر به شدت ممنوع است. در صورتی که فیبر خروجی نیاز به اتصال به فیبرهای دیگر داشته باشد، اتصال فیوژن با اسپلایسر فیوژن فیبر توصیه می شود.
● دستگاه را از رطوبت، گرد و غبار و خوردگی دور نگه دارید؛ آن را در جای خشک نگهداری کنید.
● دوره گارانتی:
تعمیر یا تعویض رایگان عیوب غیر انسانی در عرض 1 سال پس از خرید. خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
● مستثنیات از گارانتی رایگان:
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه می شود. با این حال، Box Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر در دوره ضمانت برای خود محفوظ میدارد:
(1) آسیب ناشی از عوامل طبیعی (مانند رعد و برق، گرد و غبار) یا تأثیرات محیطی.
(2) عیبهای ناشی از عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسبهای گارانتی تغییر یافته یا ناقص روی بدنه.
(6) آسیب یا ضرر در حین حمل و نقل.
